散流器送風計算方法

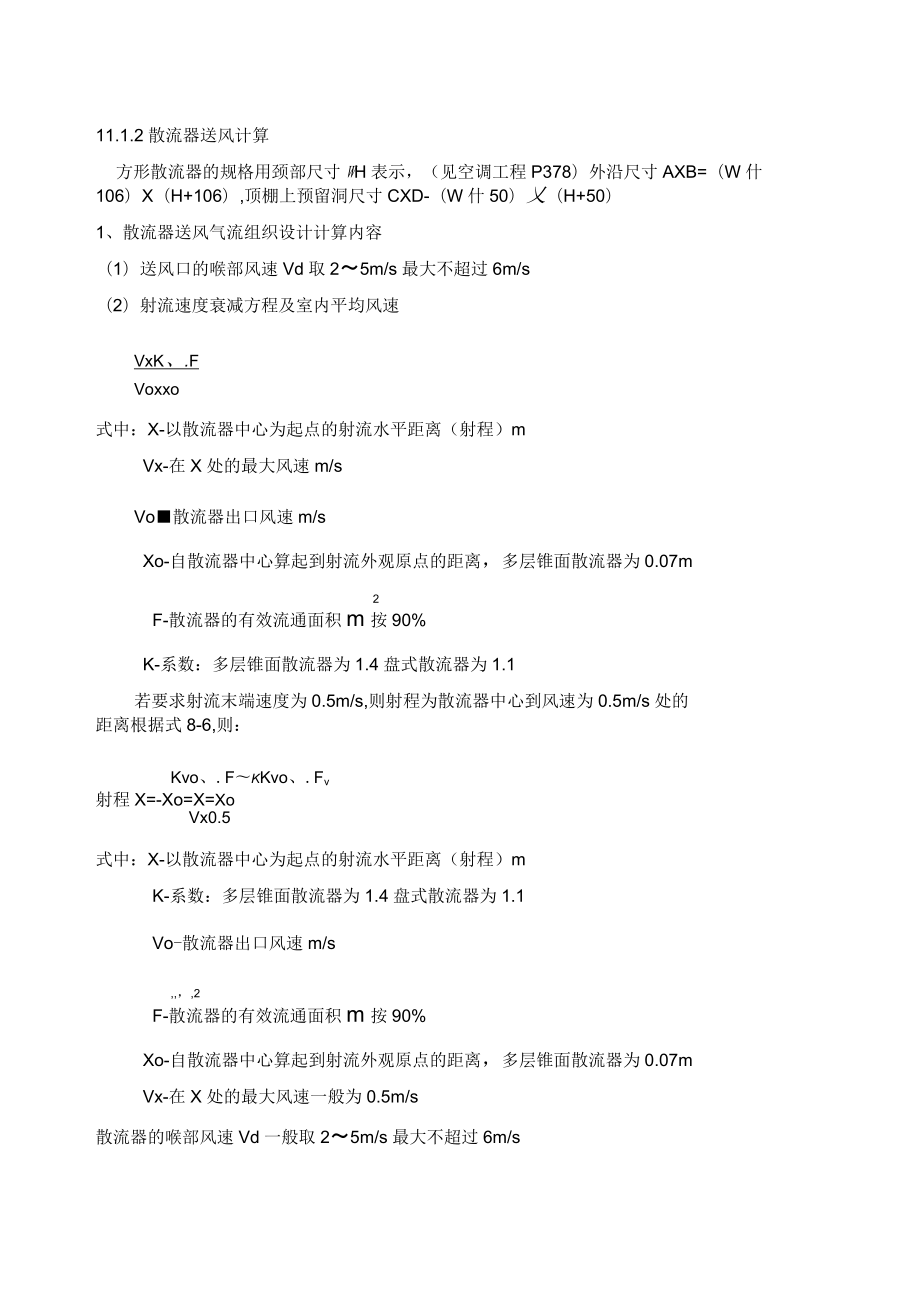

1、11.1.2散流器送風計算方形散流器的規格用頸部尺寸WH表示，（見空調工程P378）外沿尺寸AXB=（W什106）X（H+106）,頂棚上預留洞尺寸CXD-（W什50）乂（H+50）1、散流器送風氣流組織設計計算內容（1）送風口的喉部風速Vd取25m/s最大不超過6m/s（2）射流速度衰減方程及室內平均風速VxK、.FVoxxo式中：X-以散流器中心為起點的射流水平距離（射程）mVx-在X處的最大風速m/sVo散流器出口風速m/sXo-自散流器中心算起到射流外觀原點的距離，多層錐面散流器為0.07m2F-散流器的有效流通面積m按90%K-系數：多層錐面散流器為1.4盤式散流器為1.1若要求射流

2、末端速度為0.5m/s,則射程為散流器中心到風速為0.5m/s處的距離根據式8-6,則：Kvo、.FkKvo、.Fv射程X=-Xo=X=XoVx0.5式中：X-以散流器中心為起點的射流水平距離（射程）mK-系數：多層錐面散流器為1.4盤式散流器為1.1Vo-散流器出口風速m/s,，,2F-散流器的有效流通面積m按90%Xo-自散流器中心算起到射流外觀原點的距離，多層錐面散流器為0.07mVx-在X處的最大風速一般為0.5m/s散流器的喉部風速Vd一般取25m/s最大不超過6m/s室內平均風速V聲0.381rL1(m/s)(L2/4H2)2式中：L-散流器服務區邊長(m)注：(見空調工程P401

3、)例8-2H-房間凈空高rl-射程r-射流射程與邊長l之比，因此rl即為射程當送冷風時，室內平均風速取值增加20%,送熱風時減少20%(3)軸心溫差：對于散流器平送，其軸心溫差衰減可近似地取txVxtoVdtxVxtoVdtx-射流末端溫度衰減值cVx-在X處的最大風速一般為0.5m/sto-送風溫差cVd-散流器的喉部風速m/s2、散流器送風氣流設計步驟(見空調工程P401)(1)、布置散流器一般按對稱布置或梅花形布置，方形散流器的送風面積的長寬比不宜大于1:1.5散流器中心線和墻體距離一般不小于1m(2)、由空調區的總送風量和散流器的個數，就可以計算出單個方形散流器的送風量,假定散流

4、器白頸部風速(如取25m/s)計算出所需散流器喉部面積，根據散流器喉部面積，選擇散流器規格(3)、校核(1)的射程，根據下式(8-7)校核射流的射程是否滿足要求，中心處設置的散流器的射程應為散流器中心到房間或區域邊緣距離的75%(4)校核室內平均風速，根據式8-8計算室內平均風速，校核是否滿足要求室內平均風速Vn=0.381rL1(m/s)(L2/4H2)2式中：L-散流器服務區邊長(m)注：(見空調工程P401)例8-2H-房間凈空高rl-射程r-射流射程與邊長l之比，因此rl即為射程(5)校核軸心溫差衰減根據式(8-9)計算軸心溫差衰減，校核是否滿足空調區溫度波動范圍要求已知一層大廳

5、舒適性空調區的尺寸為L(zhǎng)=13.8m,B=13.6m,H=3.5m,總送風3,量qv=1.389m/s,送風溫度to=19C,工作區溫度tn=24C,采用散流器平送，進行氣流分布設計解：(1)布置散流器將空調區進行劃分，沿長度方向劃分為3等分，沿寬度方向劃分為3等分，則空調區被劃分成9個小區域，每個區域?yàn)橐粋€(gè)散流器的服務區，散流器的數量n=9個(2)選用方型散流器，假定散流器白頸部風速Vd為3m/s,則單個散流器所需的喉部面積為qv/Vdn,計算如下2qv/Vdn=4(總送風量)/(3mX20)=0.067m選用喉部尺寸為240mm勺方型散流器，則喉部實際風速為4Vd=4m/s=3.068m/s

6、,散流器實際出口面積約為喉部面積的85%,100.360.36則散流器的有效流通面積散流器實際出口風速為Vo=R-=3068m/s=3.609m/s85%0.85(3)計算射程Kvo'F1.43.609.85%0.362身寸程X=Xo=0.07m=3.353mVx0.5式中：X-以散流器中心為起點的射流水平距離(射程)mK-系數：多層錐面散流器為1.4盤式散流器為1.1Vo-散流器出口風速m/s2F-散流器的有效流通面積m按85%Xo-自散流器中心算起到射流外觀原點的距離，多層錐面散流器為0.07mVx-在X處的最大風速散流器的喉部風速Vd一般取25m/s最大不超過6m/s散流器中心到

7、邊緣距離2.3m,根據要求，散流器的射程應為散流器中心到房間或區域邊緣距離的75%,所需的最小射程為：2.3mX0.75=1.725m。1.883m>1.725m,因此射程滿足要求(4)計算室內平均風速室內平均風速vm=0.381rL221c(L2/4H2)2(m/s)式中：L-散流器服務區邊長(m)注：(見空調工程P401)例8-2H-房間凈空高rL-射程r-射流射程與邊長L之比，因此rL即為射程當送冷風時，室內平均風速取值增加20%,送熱風時減少20%室內平均風速VnF0.3813.3531/(4.82/42.762)2m/s=0.349m/s夏季工況送冷風，則室內平均風速為0

8、.349m/sX1.2=0.419m/s,滿足空調夏季室內風速0.2-0.5m/s的要求(5)校核軸心溫差衰減txVxto=-05-x5c=0.75CVd3.353滿足舒適性空調溫度波動范圍±1C的要求FK-10方形散流器規格及性能參數：喉部風速m/s23456靜壓損失Pa7.316.429.145.465.6全壓損失Pa9.721.938.960.787.7規格尺寸mm風量3m/h射程m風量3m/h射程m風量3m/h射程m風量3m/h射程m風量3m/h射程m120X1201050.741551.012101.312601.543101.73180X1802351.123501.52

9、4701.975852.317002.6240X2404151.496252.038302.6310403.0912453.47300X3006501.869752.5413003.2916203.8619454.34360X3609352.2314003.0519873.9423354.6328005.2420X42012702.6119053.5625404.631755.438106.07480X48016602.9824904.0733205.2641506.1849806.94540X54021003.3531504.5742005.9152506.9463007.8600X6002

10、5953.7238905.0851856.5764807.7277808.67按負荷計算各房間風量，確定風口數量及尺寸。送風選擇四面吹方形散流器。回風選擇單層百葉回風口。送風散流器吼部風速取33.5m/s,回風百葉風口風速取45m/s。衛生問不回風。按房間大小及形狀布置風口（見圖紙）。按各房間負荷出現最大時刻選型，列于下表：房間號101102103104105106107109走道總計負荷（W）65516551133801754144743316370912476669576513送風量（m/h）1551155131684153427785878295157913649送風口數（個）44828

11、241538送風口型18*1818*1818*1814*1420*2018*1814*1416*1616*16吼部風速（m/s）3.323.323.402.942.973.373.113.203.433回風量（m/h）8768761790234193644449608927544回風口數（個）22414110217回風口型10*3010*3010*308*2010*3010*3010*30-10*30吼部風速（m/s）4.064.064.144.064.484.114.59-4.13注qm=Q/hmho式中qm-送風量（kg/s）Q-總冷負荷（kW）（見制冷空調原理及應用P21

12、8）hm-室內設計溫度的始值hO送風溫度的始值送風量=1.207Kw(冷負荷)/10.05kJ/kg烙差=0.12(kg/s)432kg/h(360m3/h)?？谛椭负鸩砍叽?。冷庫工程設計與施工說明一、設計依據1 .通風空調工程施工質量驗收規范(GB50243-2002)2 .采暖通風與空氣調節設計規范(GB50019-2003)二、工程概況1 .該工程為陰涼庫設計，庫體面積為354m2,容積977m3。2 .設計內容包括：冷負荷計算，陰涼庫平面設計，設備選型。3 .室內設計參數：室內空調設計溫度：22C室內空調設計濕度：45%-65%二.制冷系統設計：(1)該工程采用2臺70kwK冷柜式空調

13、系統供冷。(2)冷卻塔采用60噸逆流式鋼冷卻塔。(3)室內新風由單獨排氣扇負責。四、通風和空調凈化系統的制作安裝1 .所有空調及通風系統風管采用優質鍍鋅鋼板制作。2 .風管采用單咬口或轉角咬口，接縫處涂密封膠，法蘭螺釘孔和怫釘孔的間距不大于100mm,法蘭四角應設螺釘孔，怫釘和螺釘?shù)葢?yīng)采用鍍鋅制品，壁厚大于或等于1.50mm厚的薄鋼板風管采用焊接連接。3 .法蘭墊片采用橡膠板或閉孔海綿橡膠板，厚度為5mm,寬度同法蘭，不得突入風管內部，墊片應擦洗干凈，并用粘接劑帖在法蘭上，楔形接頭。4 .軟接管材料采用光面人造革，軟橡膠板或涂膠帆布，光面朝里，凡未注明長度者一律按150mm制作。5 .風管調節制作應安裝在便于操作的位置，保溫風管上的調節閥應采用保溫型。6 .風管支吊架：水平風管吊架采用d8圓鋼，最大間距3m,支承角鋼與該段風管法蘭角鋼同規格，垂直風管支架采用與該段風管電纜角鋼同規格的支承角鋼，最大間距3.6m,且每根立管的固定件不少于2個，風管支吊架制作詳見國家標準圖集T616。7 .保溫風管支吊架與風管接觸處應墊以堅實的隔熱材料，如木塊等，墊塊的厚度應與保溫層相同。8 .
