單片機聲控定位系統doc

1、哈爾濱華德學院畢業論文摘 要利用MCS-51作為硬件平臺，在同一個平面內，使用NE555發出固定頻率的聲波，并且使用三個固定頻率信號接收器來接收聲音，在發第一次聲音的時候開始計時，在第一個探頭收到時截止。由于聲音是由物體振動產生，正在發聲的物體叫聲源。聲音以波的形式傳播。聲音是聲波通過任何物質傳播形成的運動，并且聲音在空氣（15）中的速度是340m/s，所以可以用聲音來計算出發聲器與接收探頭之間的距離，按上述方法做三次，經過計算，最后確定出發生器位置。本次設計是基于MCS-51單片機的聲控定位系統的設計，硬件部分主要是MCS-51單片機。該系統采用了MCS-51作為控制電路核心。單片機能夠?qū)Σ?/p>

2、集的數字信號進行處理和判斷，實現用聲音定位出發聲器的位置。該設計的主要任務是根據外部控制和輸入固定頻率的聲音信號量，這樣可以實現對于一個物體的位置的確定。關鍵詞 MCS-51平臺；結構化程序語言；聲音；數字信號采集The Voice positioning system based on ArduinoAbstractMCS-51hardware platform using , in the same plane , using a fixed -frequency sound waves issued NE555 and using three fixed frequency signal

3、 receiver for receiving sound, the sound issued when the first start time, closing the first probe when closed. Since the sound is produced by vibrating objects , objects being vocal sounds sources. Sound propagation in the form of waves. Sound is the movement to form sound waves propagate through a

4、ny substance , and the speed of sound in air (15 ) in the 340m / s, so it can be used to calculate the distance voice sound way between the probe and the receiver , three times by the above method , after calculation, the finalization of the generator location.This design is based on the MCS-51 micr

5、ocontroller voice positioning system design , hardware mainly by the MCS-51 microcontroller . The system uses the MCS-51as a control circuit core . Microcontroller for digital signal processing and collection of judgments, implementer sound with sound localization starting position . The main task o

6、f the design is based on an external control input and the amount of fixed-frequency sound signal , this can be achieved for the determination of the position of an object .Keywords MCS-51 platform；Structured Programming Language；Sound；Digital signal acquisition 目 錄摘要IAbstractII第1章 緒論11.1 選題目的和意義11.

7、2 國內外現狀11.3 論文研究內容2第2章 開發環境及主要元器件32.1 開發工具32.1.1 MCS-51簡介3 2.2 使用的主要元器件62.2.1 固定頻率聲音識別模塊62.2.2 LM56792.2.3 固定頻率發聲器112.2.4 NE555122.2.5 LCD液晶顯示器142.3 本章小結16第3章 設計與實現173.1 定位機理173.1.1 強度差173.1.2 時間差173.1.3 音色差173.1.4 位相差173.2 系統基本流程圖183.3 程序設計思想：193.3.1 電平觸發方式193.3.2 整體平臺設計203.3.3 定位算法（一）：203.3.4 定位算法

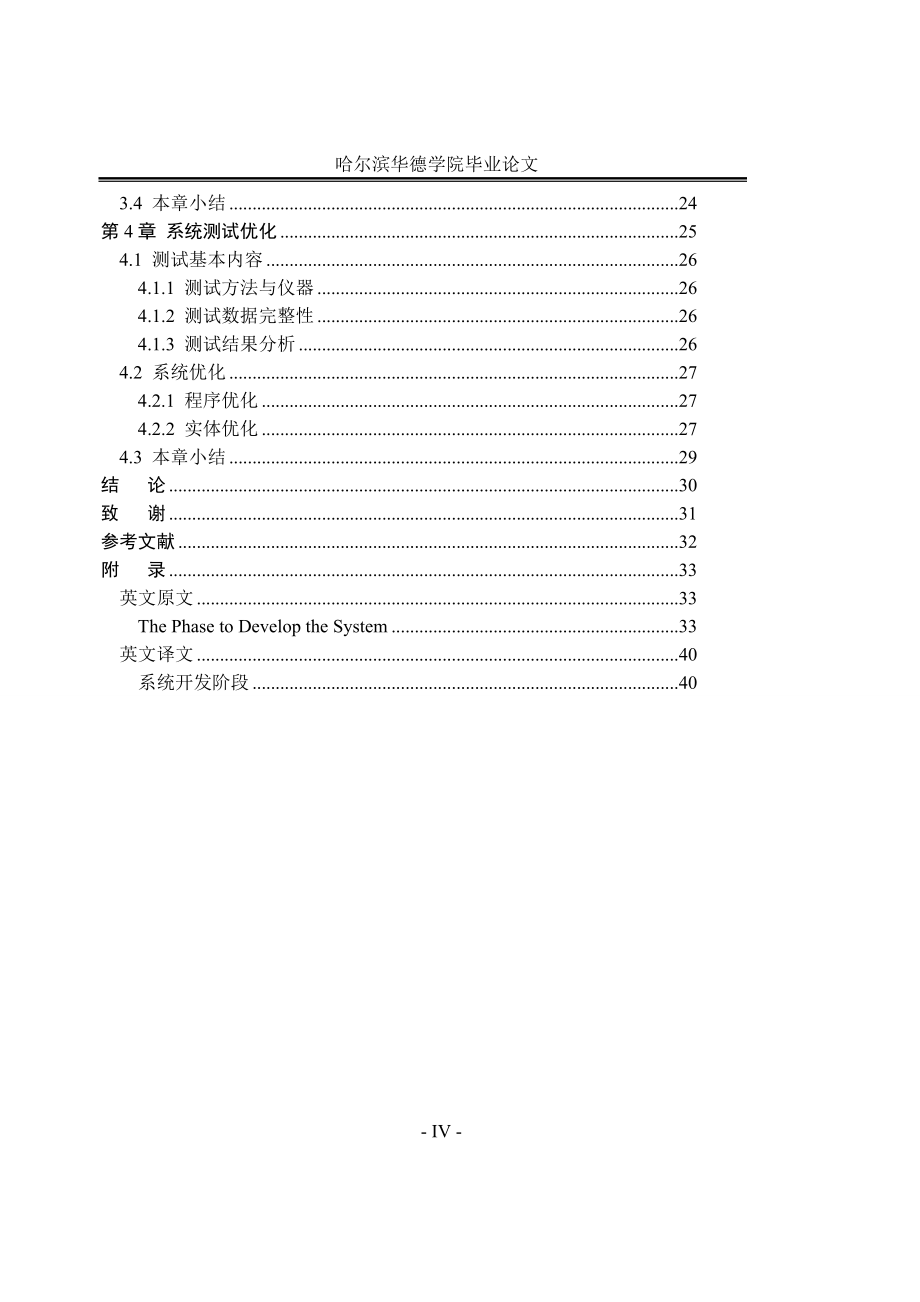

8、（二）：213.3.5 顯示設計223.4 本章小結24第4章 系統測試優化254.1 測試基本內容264.1.1 測試方法與儀器264.1.2 測試數據完整性264.1.3 測試結果分析264.2 系統優化274.2.1 程序優化274.2.2 實體優化274.3 本章小結29結 論30致 謝31參考文獻32附 錄33英文原文33The Phase to Develop the System33英文譯文40系統開發階段40- IV -第1章 緒 論1.1 選題目的和意義人們經常借助聽覺來判定發音物體的位置。聲音定位在人和動物的日常生活中著重要意義。例如，當你獨自行走時，突然聽到一個響聲你會想

9、到這個聲音什么意思，對你有無威脅，它來自何方等等。確定聲音的方向和距離需要比較來自兩耳的信息，雖然你會很快作出判斷和反應，但聲音定位過程是聽覺系統復雜綜合的功能?，F(xiàn)如今常用的定位系統都是應用超聲波和無線電來進行的，例如雷達、聲納等等，而本次設計是利用我們大家能夠聽到的自然聲來進行定位的，基于MCS-51單片機的聲控定位系統的設計，硬件部分主要使用MCS-51單片機。該系統采用了MCS-51作為控制電路核心。單片機能夠?qū)Σ杉臄?shù)字信號進行處理和判斷，實現用可以聽見的聲音來定位出發聲器的位置。本次設計的意義是根據外部控制和輸入固定頻率的可以聽見的聲音信號量，經過接收處理，來實現對于一個發聲物體的位

10、置的確定。1.2 國內外現狀時至今日，聲學的應用范圍越來越廣，在軍事、醫學、建筑等方面有舉足輕重的地位，尤其是建筑聲學更是建筑設計師們一直在研究的重點科目。眾所周知，大劇院是世界公認的工程技術難度最高的建筑，聲學系統的建設更是核心難點，因此聲音效果也成為了評判一家大劇院水準的重要衡量標準?？上驳氖墙陙韲鴥?nèi)許多涉足聲學設計的企業、單位也逐漸走向成熟，在這些組織中深圳中孚泰文化集團可為國內行業排頭兵。中孚泰是全球唯一一家專注于演藝建筑建設的企業，19年專注，中孚泰參與建設了全國60%的高端精品劇院建設，是唯一被有關部門授予“聲學裝飾科學研究院”的單位。在中孚泰傾心打造的眾多大劇院中，以廣州大劇院

11、、甘肅大劇院為代表在聲音效果上已經超越了悉尼歌劇院，躋身國際一流水準。現如今，語音識別步入了高速發展的時期，語音識別在某些領域已經走向成熟，同時隨著多媒體時代的來臨迫切要求語音識別系統從實驗室走向應用，90年代初人們開始研究語音識別與自然處理結合，產生了基于口音識別和理解的人機對話系統。90年代中期語音識別與機器翻譯結合產生了直接語音翻譯技術，并且應用到訂票等各個領域。1.3 論文研究內容在現在生活中，無論是軍事，還是民用的方方面面，對于聲波的利用可以說是多種多樣，在軍事上，人們利用超聲波制作了千里眼和順風耳，也就是雷達和聲納，這樣使人們的視力和聽力都得到了長足的發展，在戰時更好的為人們預警，

12、來保護友方安全；在生活中，我們用GPS等先進工具來進行定位，以至于不會迷路，找到自己所想要找的美景，醫生們用超聲波來清潔牙齒，使牙齒更亮白；在工業上，人們利用超聲波來檢查工件是否有裂痕，是否安全等。我所研究的內容不只局限于超聲波和次聲波，而是利用大家都能聽到的自然聲音來進行聲源的定位。第2章 開發環境及主要元器件本章主要介紹系統研究設計需要的技術以及系統的主要功能，通過簡單認識這些軟件和開發技術來搭建一個好的開發環境供系統使用。2.1 開發工具為了更好更有效的開發出系統，這里簡單介紹一下所需要的開發工具和技術要求。2.1.1 MCS-51簡介MCS51系列單片機的內部結構框圖如圖21所示分析圖

13、21, 并按其功能部件劃分可以看出, MCS51系列單片機是由8大部分組成的。圖22為按功能劃分的MCS51系列單片機內部結構簡化框圖。 這8大部分是:一個8位中央處理機CPU。128個字節（MCS52子系列為256字節）的片內數據存儲器RAM。 4 KB（MCS52子系列為8 KB）的片內程序只讀存儲器ROM或EPROM（8031和8032無）。18個（MCS52子系列為21個）特殊功能寄存器SFR。4個8位并行輸入輸出I/O接口: P0口、 P1口、 P2口、 P3口（共32線）, 用于并行輸入或輸出數據。1個串行I/O接口。2個（MCS52子系列為3個）16位定時器/計數器。1個具有5個

14、（MCS52子系列為6個或7個）中斷源, 可編程為2個優先級的中斷系統。 它可以接收外部中斷申請, 定時器/計數器中斷申請和串行口中斷申請。圖2-1MCS-51系列單片機內部結構框圖圖2-2 MCS-51系列單片機內部結構簡化框圖· 2.2.3 單片機外部引腳說明· MCS51系列單片機芯片均為40個引腳, HMOS工藝制造的芯片采用雙列直插（DIP）方式封裝, 其引腳示意及功能分類如圖23所示。 CMOS工藝制造的低功耗芯片也有采用方型封裝的, 但為44個引腳, 其中4個引腳是不使用的。·圖2-3 MCS-51系列單片機引腳及總線結構（a） 管腳圖 （b）引腳功

15、能分類1. 主電源引腳Vcc和Vss VCC（40腳）: 接+5 V電源正端; VSS（20腳）: 接+5 V電源地端。 2. 外接晶體引腳XTAL1和XTAL2XTAL1（19腳）: 接外部石英晶體的一端。在單片機內部,它是一個反相放大器的輸入端,這個放大器構成了片內振蕩器。當采用外部時鐘時,對于HMOS單片機, 該引腳接地; 對于CHMOS單片機, 該引腳作為外部振蕩信號的輸入端。 XTAL2（18腳）: 接外部晶體的另一端。在單片機內部,接至片內振蕩器的反相放大器的輸出端。當采用外部時鐘時,對于HMOS單片機,該引腳作為外部振蕩信號的輸入端;對于CHMOS芯片,該引腳懸空不接。 3. 控

16、制信號或與其它電源復用引腳控制信號或與其它電源復用引腳有RST/VPD、ALE/PROG、PSEN和EA/VPP等4種形式。（1）RST/VPD（9腳）: RST即為RESET, VPD為備用電源, 所以該引腳為單片機的上電復位或掉電保護端。（2）(30腳): 當訪問外部存儲器時, ALE（允許地址鎖存信號）以每機器周期兩次的信號輸出, 用于鎖存出現在P0口的低8位地址。（3） （29腳）:片外程序存儲器讀選通信號輸出端, 低電平有效。（4） （31腳):為訪問外部程序存儲器控制信號,低電平有效。4. 輸入/輸出（I/O）引腳P0口、P1口、P2口及P3口（1）P0口（39腳32腳）: P0.

17、0P0.7統稱為P0口。（2）P1口（1腳8腳）: P1.0P1.7統稱為P1口, 可作為準雙向I/O接口使用。（3）P2口（21腳28腳）: P2.0P2.7統稱為P2口, 一般可作為準雙向I/O接口。（4）P3口（10腳17腳）: P3.0P3.7統稱為P3口。表2-3 P3口第二功能表2.2 使用的主要元器件2.2.1 固定頻率聲音識別模塊此模塊使用麥克風拾取聲音信號，并對其進行2級放大處理，放大后的信號，使用LM567鑒頻芯片，對信號進行鑒頻識別。使用精密電位器設定一個固定頻率，LM567將麥克風的信號和設定信號頻率對比，當頻率相同時，輸出一個開關信號量，已達到對固定頻率進行音頻識別的

18、目標。此驅動板適合于智能程控小車、機器人、聲控開關等，可配合各種控制器使用。模塊電路原理圖如圖2-3所示：圖2-3固定頻率聲音識別模塊電路原理圖該電路的放大器部分如圖2-4所示，圖2-4 識別模塊放大電路部分電路圖它是兩端放大，在前端把外界接收到的聲音信號經過放大電路處理放大到100倍后傳回后方的LM567芯片進行比較，等前方的頻率和后方設置好的頻率相當時，輸出相應的信號，就這樣實現了識別固定頻率聲音的作用。如圖2-5所示，圖中的R13滑動變阻器的阻值來調節確定LM567的采樣方波，這樣就可以找到一個合適的位置來確定我們實驗所需要的聲音頻率，再由前方放大電路發回來的放大信號對比以后輸出，實現了

19、對于固定聲音頻率的獲取和識別的功能。圖2-5 識別模塊LM567部分電路圖參數指標：1. 板載放大器，對麥克風的聲音進行100倍放大。2. 輸入頻率范圍300Hz至20kHz。3. 距離，0-5m，此參數取決于音源的分貝數。4. 3v-12v直流供電；如果接5v單片機，請用5v。模塊電路原理圖如圖2-6所示：圖2-6 固定頻率聲音識別模塊結構圖接口說明：GND：電源地VCC：電源正極，3V至12V，直流。如果使用5V單片機，請使用電流。OUT：輸出，識別到設定頻率的聲音是，輸出低電平。FIN：鑒頻器信號輸出管腳，可輸入需要鑒別的頻率，注意幅值小于0.2V。FOUT：鑒頻器耦合頻率輸出管腳，該管

20、腳輸出頻率器設定的鑒別頻率。ROUT：放大器實時輸出管腳，檢查音頻放大信號的實時輸出。注意事項：1電源正負極不要接反。2使用前應當調節滑動變阻器，把指示燈調滅才能開始使用，因為在環境中存在噪聲，所以使用時應當把頻率設置到噪聲比較小的頻率區域。2.2.2 LM567LM567 為通用鎖相環電路音調譯碼器，LM567 的工作方式非常復雜，其引腳圖如圖2-7所示：圖2-7 LM567引腳圖這里僅將其基本功能概述如下：當LM567的腳輸入幅度25mV、頻率在其帶寬內的信號時，腳由高電平變成低電平，腳輸出經頻率/電壓變換的調制信號；如果在器件的腳輸入音頻信號，則在腳輸出受腳輸入調制信號調制的調頻方波信號

21、。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、解調、和遙控編、譯碼電路。如電力線載波通信，對講機亞音頻譯碼，遙控等。、腳通常分別通過一個電容器接地，形成輸出濾波網絡和環路單級低通濾波網絡。腳所接電容決定鎖相環路的捕捉帶寬：電容值越大，環路帶寬越窄。腳所接電容的容量應至少是腳電容的2倍。腳是輸入端，要求輸入信號25mV。腳是電源正極、腳外接的電阻和電容決定了內部壓控振蕩器的中心頻率f2，f21/1.1RC。腳是電源地腳是邏輯輸出端，其內部是一個集電極開路的三極管，允許最大灌電流為100mA。LM567的工作電壓為4.759V，工作頻率從直流到500kHz，靜態工作電流約8mA。

22、2.2.3 固定頻率發聲器固定頻率發聲器的電路圖如圖2-8所示：圖2-8 固定頻率發聲器電路圖該模塊是由兩個滑動變阻器來調節發聲頻率的元器件，其中由四個電容并聯出的一個震蕩電路來輸出固定的聲音頻率，使得符合設計需要固定頻率聲音。其中該電路是由單穩態觸發器如圖2-9所示：2-9單穩態觸發器電路圖單穩態觸發器只有一個穩定狀態，一個暫穩態。在外加脈沖的作用下，單穩態觸發器可以從一個穩定狀態翻轉到一個暫穩態。由于電路中RC延時環節的作用，該暫態維持一段時間又回到原來的穩態，暫穩態維持的時間取決于RC的參數值。單穩態觸發器可以實現脈沖整形功能。利用單穩態觸發器能產生一定寬度的脈沖這一特性，可以將過窄或過

23、寬的輸入脈沖整形成固定寬度的脈沖輸出。如圖2-10所示的不規則輸入波形，經單穩態觸發器處理后，便可得到固定寬度、固定幅度，且上升、下降沿陡峭的規整矩形波輸出。2-10脈沖整形因此，我們可以利用這個特性，再加上利用滑動變阻器的調節得到我們想要的固定頻率的聲音。2.2.4 NE555NE555是屬于555系列的計時IC的其中的一種型號，NE555系列IC的接腳功能及運用都是相容的，型號不同、價格不同，其穩定性、還有省電程度、可產生的振蕩頻率也不大相同。NE555是一個用途很廣且相當普遍的計時IC，只需少數的電阻和電容，便可產生數位電路所需的各種不同頻率之脈波訊號。通過兩個精確電位器來調節發出聲音的

24、頻率。NE555的結構圖如圖2-11所示：圖2-11 NE555結構圖管腳信息：Pin1 (接地) -地線(或共同接地) ，通常被連接到電路共同接地。Pin2 (觸發點) -這個腳位是觸發NE555使其啟動它的時間周期。觸發信號上緣電壓須大于2/3 VCC，下緣須低于1/3 VCC 。Pin3 (輸出) -當時間周期開始555的輸出輸出腳位，移至比電源電壓少1.7伏的高電位。周期的結束輸出回到O伏左右的低電位。于高電位時的最大輸出電流大約200 mA 。Pin4 (重置) -一個低邏輯電位送至這個腳位時會重置定時器和使輸出回到一個低電位。它通常被接到正電源或忽略不用。Pin5 (控制) -這個

25、接腳準許由外部電壓改變觸發和閘限電壓。當計時器經營在穩定或振蕩的運作方式下,這輸入能用來改變或調整輸出頻率。Pin6 (重置鎖定) - Pin 6重置鎖定并使輸出呈低態。當這個接腳的電壓從1/3 VCC電壓以下移至2/3 VCC以上時啟動這個動作。Pin7 (放電) -這個接腳和主要的輸出接腳有相同的電流輸出能力，當輸出為ON時為LOW，對地為低阻抗，當輸出為OFF時為HIGH，對地為高阻抗。Pin8 (V +) -這是555個計時器IC的正電源電壓端。供應電壓的范圍是+4.5伏特(最小值)至+16伏特(最大值)。主要特點：1只需簡單的電阻器、電容器，即可完成特定的振蕩延時作用。其延時范圍極廣

26、，可由幾微秒至幾小時之久。2它的操作電源范圍極大，可與TTL，CMOS等邏輯電路配合，也就是它的輸出電平及輸入觸發電平，均能與這些系列邏輯電路的高、低電平匹配。3其輸出端的供給電流大，可直接推動多種自動控制的負載。4它的計時精確度高、溫度穩定度佳，且價格便宜。2.2.5 LCD液晶顯示器科學家發現一種物質在常態下是處于固態和液態之間，不僅如此，其還兼具固態物質和液態物質的雙重特性。在那個年代并沒有對于此物質的適當稱呼，因此就稱之為液態的晶體。由這種物質制造出來的顯示器叫做液晶顯示器。液晶顯示器的工作原理：我們很早就知道物質有固態、液態、氣態三種型態。液體分子質心的排列雖然不具有任何規律性，但是

27、如果這些分子是長形的(或扁形的)，它們的分子指向就可能有規律性。于是我們就可將液態又細分為許多型態。分子方向沒有規律性的液體我們直接稱為液體，而分子具有方向性的液體則稱之為“液態晶體”，又簡稱“液晶”。液晶產品其實對我們來說并不陌生，我們常見到的手機、計算器都是屬于液晶產品。液晶是在1888年，由奧地利植物學家萊尼茨爾（Reinitzer）發現的，是一種介于固體與液體之間，具有規則性分子排列的有機化合物。一般最常用的液晶型態為向列型液晶，分子形狀為細長棒形，長寬約1nm10nm，在不同電流電場作用下，液晶分子會做規則旋轉90度排列，產生透光度的差別，如此在電源ON/OFF下產生明暗的區別，依此

28、原理控制每個像素，便可構成所需圖像。其液晶顯示器原理圖如2-12所示：圖2-12液晶顯示器原理圖LCD液晶顯示器的基本特點：1具有低功耗、供應電壓范圍寬等特點。2具有16common和61segment輸出，并可外接驅動IC擴展驅動。3具有2560位顯示RAM（DD RAM），即80×8×4位。4具有與68系列或80系列相適配的MPU接口功能，并有專用的指令集，可完成文本顯示或圖形顯示的功能設置。本次設計使用的是LCD1602，其結構圖如圖2-13：圖2-13 LCD1602結構圖1602液晶也叫1602字符型液晶，它是一種專門用來顯示字母、數字、符號等的點陣型液晶模塊。它

29、由若干個5*7或者5*11等點陣字符位組成，每個點陣字符位都可以顯示一個字符，每位之間有一個點距的間隔，每行之間也有間隔，起到了字符間距和行間距的作用，正因為如此所以它不能很好地顯示圖形。引腳說明：1602采用標準的16腳接口，其中：第1腳：VSS為電源地。第2腳：VDD接5V電源正極。第3腳：V0為液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高（對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度）。第4腳：RS為寄存器選擇，高電平1時選擇數據寄存器、低電平0時選擇指令寄存器。第5腳：RW為讀寫信號線，高電平1時進行讀操作，低電平0時進行寫操作。第6腳：

30、E(或EN)端為使能端。第714腳：D0D7為8位雙向數據端。第1516腳：空腳或背燈電源。15腳背光正極，16腳背光負極。2.3 本章小結本章首先介紹了本系統的開發平臺Arduino的定義以及其使用的優勢，然后介紹了系統中使用的主要模塊，包括固定頻率聲音識別模塊、固定頻率發聲器、NS555和LM567的結構圖、電路圖，以及液晶顯示器的部分電路圖，還有模塊的一些管腳信息、注意事項、和特點等。第3章 設計與實現3.1 定位機理3.1.1 強度差高頻的聲音刺激，由于它的波長較短，如果一個高頻聲波來自一側，頭部本身就成為了聲音傳播的障礙物，使其到達側耳中的音強受到耗損，這樣在兩耳之間

31、形成了強度差，導致神經元單位發放頻率的不對稱。一般成年人能準確定位2000-3000Hz的聲音。3.1.2 時間差來自正前方的聲音同時到達雙耳，來自正側方的聲音到達近側耳朵的時間比遠側耳朵約快600ms，介于兩者之間的聲音到達雙耳的時間差為0-600ms之間。到達的時間對有特征的、突然發生的聲源定位是很有用的。3.1.3 音色差聲波如果從右側的某個方向上傳來，則要繞過頭部的某些部分才能到達左耳。已知波的繞射能力同波長與障礙物尺度之間的比例有關。人頭的直徑約為20cm，相當于1700Hz聲波的波長，所以頻率為1000Hz以上的聲波繞過頭顱的能力較差，衰減越大。也就是說，同一個聲音中的各個力量繞過

32、頭部的能力各不相同，頻率越高的分量衰減越大。于是左耳聽到的音色同右耳聽到音色就有差異。只要聲音不是從正前方（或正后方）來，兩耳聽到音色就會不同，這也是人們判別聲源方位的一種依據。3.1.4 位相差低頻的聲音刺激，它的波長較長，頭的阻隔作用小，雙耳聽到的聲音強度差別也較小。在這種情況下，判定聲源方位主要靠雙耳感受聲音位相上的差別，即聲波同一相位到達雙耳的時間先后不同。聽覺神經元在聲波作用時，增加單位發放頻率的現象，并不是發生在整個聲波周期時間內，而是僅僅出現在聲波周期的韉一時相上。頭兩側的聽覺神經元中，有些對同相位聲波產生同步性單位發放。神經元僅在聲波某一相位時改 變單位發放頻率，兩側神經元對同

33、相聲波產生同步性單位發放的機制，稱聽覺神經元的鎖相機制。低頻聲波達到雙耳的相位不同，由于兩側神經元單位發放的鎖相機制，導致一側神經元增加單位發放頻率，從而造成兩側神經元單位發放的不對稱性，產生了時差效應，據此對聲源進行準確的空間定位。聲源方位的辨別可能是聽覺中樞內的許多細胞活動的特殊空間和時間模式?jīng)Q定的，也可能是更高級的中樞分析加工的結果?？傊?，低頻聲音的定位通過位相差，位相差對提供聲源定位有效的聲音頻率最高為1500Hz；而高頻聲音無法通過位相差來辨別它的來源，靠響度差來辨別。但位相差和晌度差的有效性還取決于頭顱的大小，象小鼠這樣的小動物，由于兩耳靠得很近，對低頻聲音既不能通過相位差來辨別，

34、也不能靠響度差來定位，它們對高頻聲音的定位能力很強。許多動物對40000 Hz以上的高頻聲音很敏感。而象大象對低頻聲音的定位能力較強，聽力的上限是10000Hz。這些都說明每個種系都對它們最有用的信息最敏感，人類也不例外。因此，本次設計選擇利用測出時間來計算距離計算的方式來進行定位的。3.2 系統基本流程圖系統流程圖如圖3-1所示：該圖為本次設計的流程，過程主要是由一個按鍵觸發的，當按下這個按鍵，這時候單片機就會接收到一個電平的變化，這樣整個系統就開始運行了。發生器會發出聲音，并且到接收器接收到聲音時截止，并且測出每次發出聲音的到結束使這個發生器發出聲音的脈沖時間，使用這個時間與聲速進行做積，

35、這樣我們就得到了發生器和接收端的距離，反復進行三次并且計算出到達三個不同探頭的距離，以便我們進行計算，最后確定出我們發生器的位置，來實現定位的功能。圖3-1系統流程圖3.3 程序設計思想：3.3.1 電平觸發方式整個系統運行的開始有這個按鍵的觸發開始。當觸發器的向步控制信號正為約定“1”或“0”電平時，觸發器接收輸入數據，當單片機為非約定的電平時，觸發器狀態保持不變。鑒于它接收信息的條件是單片機接收到出現約定的邏輯電平故稱它為電位觸發方式觸發器，簡稱電位觸發器。其特點有：1只有當CLK變?yōu)橛行щ娖?，觸發器才能接受輸入信號，并按照輸入信號將觸發器的輸出置成相應的狀態。2在CLK=1的全部時間里，

36、S和R狀態的變換都可以引起輸入狀態的改變。在CLK回到0以后，觸發器保存的是CLK回到0以前瞬間的狀態。3.3.2 整體平臺設計設坐標紙為圖中的矩形ABCD。聲源在點O，接收器分別位于矩形四角A、B、C。聲源到A點的距離為Da，到B點的距離為Db，到C點的距離為Dc。分別經過時間Ta，Tb，Tc，后，接收器A、B、C接收到信號，然后可以計算出三個時間差值t1，t2，t3，聲音傳播速度為v。通過下列算法后可計算出聲源O的坐標值（x,y）如圖3-2所示：圖3-2 平臺設計圖3.3.3 定位算法（一）：以A點位坐標原點，并且已知AC,CD的距離，并且單片機檢測到的為三個時間點算出三個點到O（x,y）

37、點的距離，上面四個式子可用時間乘以距離來計算出Da，Db，Dc。解出：上式總共三個未知數等式，可以根據任意這三個式子解出一組解。由于測出的結果會有誤差，所以可以將解得的兩組解進行平均值求解，則結果誤差會減小，準確度會進一步提高。該算法程序比較簡短，適合用單片機處理。3.3.4 定位算法（二）：然后對（3）（4）分別對x,y求一介微分：然后將f1(x,y)，f2(x,y)進行泰勒級數展開，則可得出遞推公式：Xk+1=Xk+；Yk+1=Yk+；經過遞推后可得出比較準確的O（x,y）的坐標，程序比較大，適合在PC機上運行，準確度比較高。3.3.5 顯示設計在液晶顯示屏上顯示O(x，y)的坐標值。點陣

38、LCD的顯示原理是，在數字電路中，所有的數據都是以0和1保存的，對LCD控制器進行不同的數據操作，可以得到不同的結果。對于顯示英文操作，由于英文字母種類很少，所以只需要8位（一字節）即可。1602液晶模塊內部的字符發生存儲器（CGROM)已經存儲了160個不同的點陣字符圖形，這些字符有：阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號、和日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B（41H），顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A”。CGROM中字符碼與字符字模關系對照表如圖3-3所示：圖3-3 CGROM中字符碼與字符字模

39、關系對照表1602液晶模塊的控制指令共有11條，如圖3-4所示：序號指令RSR/WD7D6D5D4D3D2D1D01清屏00000000012光標復位000000001*3光標和顯示模式設置00000001I/DS4顯示開/關控制0000001DCB5光標或字符移位000001S/CR/L*6功能設置00001DLNF*7顯示存儲器地址設置0001顯示存儲的地址8數據存儲器地址設置001數據存儲的地址9讀忙標志和光標地址01BF計數器地址10寫數據到CGRAM或DDRM10要寫的數據內容11從CGRAM或DDRAM讀數據11讀出的數據內容3-4 1602液晶模塊的控制指令圖1602初始化程序：

40、#define PortEn 9 /定義使能引腳為9#define PortRS 8 /定義數據/命令選擇引腳8#define PortBL 7 /定義背光控制引腳7void lcdInit() Delay(15);lcdCmd(0x28); /功能設置，4位總線，雙行顯示Delay(10);lcdCmd(0x28); /功能設置，4位總線，雙行顯示Delay(10);lcdCmd(0x28); /功能設置，4位總線，雙行顯示Delay(10);lcdCmd(0x01); /清屏Delay(10);lcdCmd(0x06); /光標和顯示模式設置Delay(10);lcdCmd(0x0c);

41、/顯示開，無光標Delay(10); void setup() /設置引腳410為輸出，控制1602液晶顯示模塊 pinMode(4,OUTPUT); pinMode(5,OUTPUT);pinMode(6,OUTPUT);pinMode(7,OUTPUT);pinMode(8,OUTPUT);pinMode(9,OUTPUT);pinMode(10,OUTPUT);/初始化1602液晶顯示模塊lcdInit();3.4 本章小結本章對整個系統進行全面的模塊設計，根據之前的準備對各個模塊進行的了解，實現了各模塊的功能原理的運用。并對它們進行了具體描述和實現。- 44 -第4章 系統測試優化系統

42、測試是質量管理中最實際的行動。系統測試是有組織性、步驟性和計劃性的。系統測試的種類可以根據測試形態、測試技術及測試模式來進行劃分。就測試模式而言，測試方法可分為兩種：白盒測試和黑盒測試。這兩種方法的測試方向是不同的，白盒測試以測試的深度為主，而黑盒測試則是以測試的廣度為主。白盒測試：又稱結構測試，透明盒測試、邏輯驅動測試或基于代碼的測試。白盒測試是一種測試用例設計方法，盒子指的是被測試的軟件，白盒指的是盒子是可視的，你清楚盒子內部的東西以及里面是如何運作的。嚴格來說白盒測試有兩大方面：數據流面和控制流面。數據流面就是測試資料進出系統的程序所經過的流程，控制流程面就是測試程序在執行過程中每個階段

43、的流程?？刂屏鞒堂嬗幸韵聨讉€。一個程序句述都被執行到。分支覆蓋：每一個程序的進出點都至少被執行過一次。條件覆蓋：分支覆蓋再加上所有判斷情況都至少被執行過一次。條件組合覆蓋：不同的組合的判斷情況都至少被執行過一次。黑盒測試：又稱為功能測試或數據驅動測試，是把測試對象看作一個黑盒子。測試人員并不需要對軟件的結構有深層的了解，所進行測試著重與軟件的功能。為了控制黑盒測試的執行，測試人員必須按照測試用例逐一進行，所以測試用例設計的好壞會直接影響到測試結果。測試用例覆蓋：TestCase的每一個用例都被測試過。輸入覆蓋：測試過程中所輸入的數據或資料必須一再地實驗。輸出覆蓋：測試過程中程序所產生的行為、反

44、映及數據都必須一再地試驗。所謂的測試用例就是將系統測試的行為活動，做一個科學化的組織歸納。而實際軟件測試用例的目的，就是為了能將軟件測試的行為轉換為可管理的模式?；跁r間因素的考慮，軟件測試行為必須能夠加以量化，才能進一步讓管理階層掌握所需要的測試時程，而測試用 例就是將測試行為具體量化的方法之一。 簡單來說，測試用例就是設計一個情況，軟件程序在這種情況下，必須能夠正常運行， 并且達到程序所設計的執行結果。如果程序在這種情況下不能正常運行且重復發生，那就表示系統程序有缺陷存在。4.1 測試基本內容本節主要介紹了測試的各個內容。4.1.1 測試方法與儀器聲源定位測試方法：將聲源放在坐標紙上的任意

45、坐標，不讓聲源發聲，記錄是否顯示坐標值O（x0,y0）。然后啟動聲源，讓聲源發出1s左右的聲音信號，記錄是否顯示出坐標值O（x1,y1）。最后按鍵讓該系統運行，通過LCD顯示屏顯示出來，測量后對比。儀器：直尺，萬用表。4.1.2 測試數據完整性聲音定位數據如圖4-1所示：測試編號聲源坐標（x,y）測量坐標（x,y）1（100,100）（113,121）2（150,150）（165,141）3（200,250）（215,264）4（250,300）（270,284）5（300,350）（314,367）圖4-1聲音定位數據4.1.3 測試結果分析測試結果與實際存在一定的誤差，因聲速會隨外界環境的

46、不同而不同。聲音的傳播速度不僅與介質有關，還與溫度有關，溫度升高時在空氣中的傳播速度加快，溫度降低時，在空氣中的傳播速度變慢。在空氣中，音速又會依空氣之狀態(如濕度、溫度、密度)不同而有不同數值。如攝氏零度之海平面音速約為331.5m/s(1193km/h)；一萬米高空之音295m/s(1062km/h)；另外每升高1攝氏度，音速就增加0.607m/s。故溫度越高，音速越大。氣體中聲速每秒約數百米，隨溫度升高而增大，0時海平面高度空氣中聲速為331.4米秒，15時為340米秒，溫度每升高1，聲速約增加0.6米秒。在整個系統運算中我們所用的聲速為340m/s。這樣計算出來的結果與實際值之間不可避

47、免的產生了誤差，但這種誤差是允許存在的，且對結果不會產生很大的影響。經測試最終能夠滿足基本要求。4.2 系統優化本節介紹系統的優化的各個內容。4.2.1 程序優化主要把程序進行了改進，并且是程序精簡了許多，加入了一些函數和嵌套，使得程序更加的緊密，優化。函數優化：原本使用函數millis()改為pulseIn()函數，使計算聲音傳播的時間由毫秒級進步到微秒級，是測量結果更加精確。millis()函數是可獲取機器運行的時間長度，單位ms。pulseIn()函數用來讀取一個引腳的脈沖（HIGH或LOW）。例如，如果value是HIGH，pulseIn()會等待引腳變?yōu)镠IGH，開始計時，再等待引腳

48、變?yōu)長OW并停止計時。返回脈沖的長度，單位毫秒。如果在指定的時間內無脈沖函數返回。計時范圍從10微秒至3分鐘。（1秒=1000毫秒=1000000微秒）語法：pulseIn(pin, value)pulseIn(pin, value, timeout)參數：pin:你要進行脈沖計時的引腳號。 value:要讀取的脈沖類型，HIGH或LOW（int）。 timeout (可選）：指定脈沖計數的等待時間，單位為微秒，默認值是1秒（unsigned long）。4.2.2 實體優化對一下內容進行了優化：濾波優化：考慮到會有一些相同頻率的聲音進行干擾，濾波是信號處理中的一個重要概念。濾波分經

49、典濾波和現代濾波。經典濾波的概念，是根據傅里葉分析和變換提出的一個工程概念。根據高等數學理論，任何一個滿足一定條件的信號，都可以被看成是由無限個正弦波疊加而成。換句話說，就是工程信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做經典濾波器或濾波電路。濾波電路圖如圖4-2所示：當流過電感的電流變化時，電感線圈中產生的感生電動勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中；當

50、通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。在電感線圈不變的情況下，負載電阻愈小，輸出電壓的交流分量愈小。只有在RL>>L時才能獲得較好的濾波效果。L愈大，濾波效果愈好。另外，由于濾波電感電動勢的作用，可以使二極管的導通角接近，減小了二極管的沖擊電流，平滑了流過二極管的電流，從而延長了整流二極管的壽命。圖4-2濾波電路電路圖外界環境優化：由于聲音的傳播速度和環境有很大關系，在不同環境和不同介質的情況下其傳播速度也是不同的，氣體中聲

51、速每秒約數百米，隨溫度升高而增大，0時海平面高度空氣中聲速為331.4米秒，15時為340米秒，溫度每升高1，聲速約增加0.6米秒。所以，要選擇，無風，溫濕度適宜的環境來進行，這樣不僅可以大大減少誤差，也可以大幅度提升系統的穩定性，使系統測量的數據更加的精確等。線路優化：優化了線路，把線路的連接加固了一下，并且清除了一下虛連和斷連現象，把連接的結構更加精簡和美化。4.3 本章小結本章主要對此系統進行了各個模塊的測試，對聲控定位系統的設計與實現的測試主要使 用黑盒測試法和白盒測試法。第一階段主要使用白盒測試法，測試的主要內容是：是否能正常運行；是否能正常操作；第二階段主要使用黑盒測試法，測試的主

52、要內容是：是否實現了本系統的定位功能。最后還對本系統的軟硬件進行了優化，優化了程序，算法，硬件電路和連接方式等，使系統的可靠性大大提高。結 論經過這么長的時間來對系統的分析、設計，使我對聲控定位系統有了全面的了解與認識，在韓建輝老師的指導下完成此次畢業設計。下面是我對本系統的一些總結：1系統的特點，本系統是一個利用可見聲來進行定位的系統，采用基于Arduino的單片機作為主控芯片來制作的一個小型的聲控定位平臺。本系統從功能上來說，是用來定位用的。并且可以在液晶顯示屏上顯示出來。2系統的不足和改進，本系統基本上滿足了基本定位顯示聲源位置的需要。實現了定位要求的功能。在界面上力求做到美觀明了、在操

53、作方面盡量避免由于外界環境和線路連接導致系統的出錯現象。但由于時間倉促，本系統還存在一些不足之處，外表不夠美觀，需要進一步修飾和美化；線路的集成化可以進一步規范化，減少連接線冗余現象。3設計收獲與心得，畢業設計是最能體現我們所學知識的時候，是對我們大學四年所學理論知識的一次鞏固和提高。設計本系統的過程不僅是對我學過的知識的一次應用，更是對我綜合處理問題、解決實際問題能力的培養和鍛煉。通過本次畢業設計使我對系統開發有了深入的了解，我的編程能力也有了較大的提高。我在設計過程中也遇到了很多困難，但是通過指導老師和同學的幫助以及自己的努力，最終還是順利地完成了畢業設計。雖然，畢業設計只有短暫的幾個月，

54、但卻使我充分認識到自身還存在很多不足的地方，還需要不斷的努力來充實自己、完善自己，只有這樣才能學無止境，以求得更大的發展。致 謝在畢業論文結束，畢業設計完成之際，首先向在這半年中給予我?guī)椭漠厴I(yè)設計指導老師韓劍輝老師致以深深的謝意。韓老師在教學任務繁忙的情況下，抽出時間幫助糾正我在設計當中出現的問題，并耐心地為我的論文作校正。他對我的支持，不僅是技術上的，還有心理上的鼓勵和督促，他的指導和建議使我受益匪淺，沒有他的幫助和指導，就不會有我今天的成果。四年時間過的很快，轉順即逝，回首過去，有成功過，有失敗過，也有太多的時間在貪圖安逸，導致在做畢業設計時候發現自己專業知識有太多的不足。昨天，永遠屬于
