電廠電力監控系統安全防護方案

1、*電廠電力監控系統平安防護方案*公司*年*月第1章電力監控系統平安防護方案一、總體概況*共裝*機組，其中*機容量*MW *機容量*MW,于*年投運，接入電力 調控中心和*集控中心。包括：*機組*系統、*升壓站*系統、調度數據網 以與廠級實時監控系統、*系統、*系統、*系統等。二、平安分區按照電力二次系統平安防護規定，原那么上將發電廠基于計算機與網絡 技術的業務系統劃分為生產控制大區和管理信息大區，并根據業務系統的重要 性和對一次系統的影響程度再將生產控制大區劃分為控制區平安區I與非控制區平安區II，重點保護生產控制以與直接影響電力生產（機組運行）的系統。按照表2.1中示例，列舉并說明 廠全部電

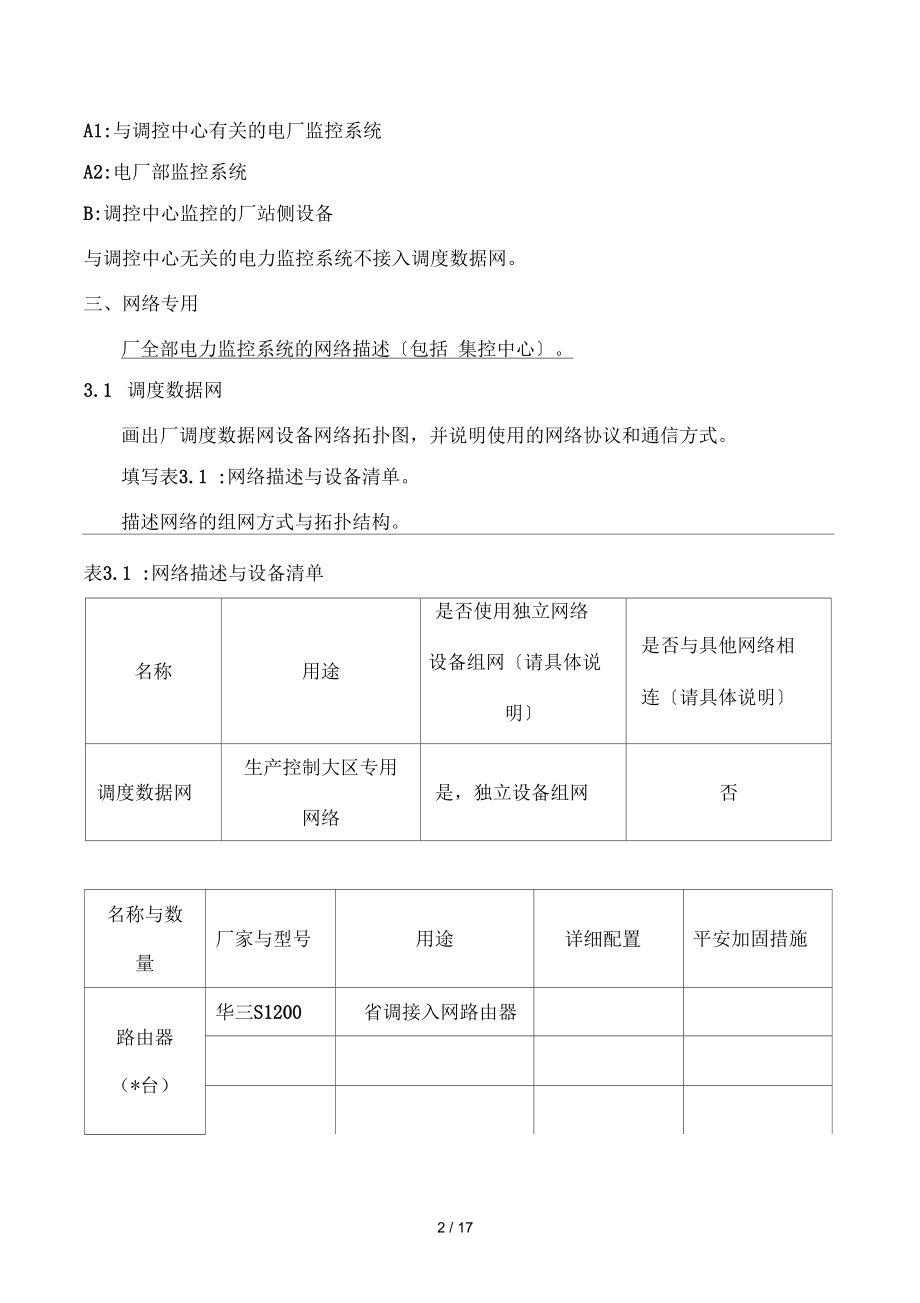

2、力監捽系統的平安分區情況包括 集控中心序號業務系統與設備控制區非控制區信息管理大區備注1調速和自動發電功能AGC調速、自動發電控制A12故障錄波故障錄波裝置B3火電廠級信息監控系統監控功能優化功能管理功能A24電量采集裝置電量采集裝置A1、B.表2.1平安分區表注:A1:與調控中心有關的電廠監控系統A2:電廠部監控系統B:調控中心監控的廠站側設備與調控中心無關的電力監控系統不接入調度數據網。三、網絡專用廠全部電力監控系統的網絡描述包括 集控中心。3.1 調度數據網畫出廠調度數據網設備網絡拓撲圖，并說明使用的網絡協議和通信方式。填寫表3.1 :網絡描述與設備清單。描述網絡的組網方式與拓撲結構。表

3、3.1 :網絡描述與設備清單名稱用途是否使用獨立網絡設備組網請具體說明是否與具他網絡相連請具體說明調度數據網生產控制大區專用網絡是，獨立設備組網否名稱與數量廠家與型號用途詳細配置平安加固措施路由器（*臺）華三S1200省調接入網路由器名稱與數量廠家與型號用途詳細配置平安加固措施交換機（*臺）華三S1200省調接入網交換機3.2 升壓站站控層網絡畫出升壓站站捽層網絡拓撲圖，并說明使用的網絡協議和通信方式填寫表3.2:網絡描述與設備清單描述網絡的組網方式與拓撲結構表3.2:網絡描述與設備清單名稱用途是否使用獨立網絡設備組網請具體說明是否與其他網絡相連請具體說明升壓站站控層網絡保護、測控等裝置與后臺

4、、遠動機通信是，獨立設備組網是，與機組控制系統通過4-20mAW言號線互聯與調度數據網I區交換機通過雙絞線互聯.名稱與數廠家與型號用途詳細配置平安加固措施量路由器（*臺）名稱與數量廠家與型號用途詳細配置平安加固措施交換機（*臺）華三S1200構建站控層A網3.3 其他網絡根據現場實際情況補充四、橫向隔離按4.1節示例要求、列舉并說明 廠全部電力監捽系統的橫向隔離情況包括集控中心4.1 生產控制大區與非生產控制大區的平安隔離填寫表4.1 :平安設備描述與清單。表4.1 :平安設備描述與清單名稱與數廠家與型號用途詳細配置平安加固措施量（可截圖）橫向隔離裝置（*臺）科東stonewall-2000*

5、系統同*系統正向數據傳輸策略：系統配置：等詳細列出已采取的平安加固措施。名稱與數量廠家與型號用途詳細配置（可截圖）平安加固措施防火墻（*臺）東軟NETeye5200*系統同*系統數據傳輸策略：系統配置：等詳細列出已采取的平安加固措施。4.2 生產控制大區與信息管理大區的平安隔離4.3 非生產控制大區與信息管理大區的平安隔離4.4 平安接入?yún)^(qū)的平安隔離五、縱向認證按5.1節示例要求，列舉并說明 廠全部電力監控系統的縱向認證情況包括集控中心5.1 生產控制大區與電力調控中心的縱向認證填寫表5.1 :平安設備描述與清單。表5.1 :平安設備描述與清單名稱與數量廠家與型號用途詳細配置（可截圖）平安加固

6、措施縱向加密裝置（*臺）南瑞netkeeper2000I區省調接入網同中調通信隧道：策略：系統配置：等詳細列出已采取的平安加固措施。5.2 生產控制大區與集控中心的縱向認證5.3 III區與調控中心的縱向認證5.4 平安接入?yún)^(qū)與公網的縱向認證六、整體平安防護現狀要求圖6.1中畫出廠各系統的互聯關系，并說明各系統間的互聯方式與相關 平安防護措施，按要求填寫表格6.1,6.2 ,與附表。要求在表格6.1中列出接入電廠各系統的廠外網絡類型互聯網、集團網、 政府專網、集控中心專網、調度數據網等。*電廠電力監控系統總體方案的框架結構圖：生產控制大區信息管理大區安全接入?yún)^(qū)外部網絡P5I區P2P1II區I0

7、故障錄波系統電能計量賽統保護信息子站SIS（統.作站公用通信網實時子網II區III區非實時子網電力調度數據網P3I2MI系統電力調度生產管理系統MS電力企 業綜合、數據網外部網絡P4P1控制大區P2非控制大區P3信息管理大IP4外部網絡P5安全接入?yún)^(qū)）防火墻隔離設備5縱向加密7 / 176.1 *電廠系統平安部署示意圖序號控制大區圖中P1/廠外網絡接入類型非控制大區圖中P2/廠外網絡接入類型信息管理大區圖中P3/廠外網絡接入類型外部網絡圖中P4平安接入?yún)^(qū)圖中P51NCS系統含 AVCAGC功能模塊調度數據網電量采集裝置調度數據網調控管理系統工作站電力綜合通信數據網.2PMU調度數據網故障錄波裝

8、置調度數據網.3保竹子站調度數據網發電計劃工作站調度數據網4機組控制系統無SIS系統無5.表格6.1 *電廠監控系統平安分區表按實際情況填寫表格6.2 *電廠監控系統接口描述表按實際情況填寫編號接口描述數據傳輸方向數據類型通信方式與協議平安防護措施I0NC繇統AGC莫塊與機組控制系統接口AGCI塊，機組控制系 統AGG旨令值4-20mA小信號無I1機組控制系統與SIS系統接口機組控制系統->SIS系統接口機組實時數據雙絞線，TCP/IP防火墻對應表4.4 中“東軟NETeye5200 I2SIS系統接口與MIS系統接口SIS系統->MIS系統生產數據雙絞線單向隔離設備對應表*中*.

9、1 / 17七、控制大區系統概況參照模板，補充各大區的全部系統的概況與其相應示部署意圖和網絡連接圖 集控中心也按各大區分類補充?？刂拼髤^(qū)主要包括：自動發電控制模塊AGC、自動電壓才5制模塊AVC、升 壓站監控系統NCS、相量測量裝置PMU、保護信息子站、相應調度數據網 安防與網絡設備、*等。(1)NCS系統現狀NCS系統采用的是*公司的*系統，提供對*電廠的*功能，為外部*系 統提供*數據，部署在平安控制大區，通過遠動設備與調度之間使用縱向加密 設備傳輸*數據。*系統主要包括*模塊、*裝置等。*系統的邊界防護的措 施較為完善，與*系統之間存在數據交互，部署了電力行業*裝置進展了隔離， 與*系統

10、之間通過串口線連接。按實際情況編寫 (2)AGC模塊現狀AGC系統采用的是*公司的*系統，提供對*電廠的功率調節功能，為外 部*系統提供*數據，部署在控制大區，通過遠動設備與調度之間使用縱向加 密設備傳輸*數據。按實際情況編寫 (3)AVC模塊現狀 (N)*系統現狀要求詳細畫出廠捽制大區 全部系統編號接口描述數據傳輸方向數據類型通信方式與協議平安防護措施I0NCS系統 AGCa塊與機組控制系統接口AGC模塊-> 機組控制系統AGG旨令值4-20mA 小信號無I1PMU采集器與機組控制系統接口PMU采集器->機組控制系統PMU采集數據4-20mA 小 信號和硬接線無地調接入網I區縱向

11、加密地調接入網 I區交換機PMU采集器A省調接入網 I區交換機省調接入網I區縱向加密遠動機B機組控制系統.要求詳細畫出控制大區全部系統， 與所使用的全部網絡、平安設備包括調 度數據網設備，并說明設備型號、各端口用途。八.非控制大區系統概況九.信息管理大區系統概況十、平安接入?yún)^(qū)概況卜一、集控中心控制大區系統概況第2章電廠電力監控系統平安管理概況一、規章制度要求列出與網絡平安相關的管理制度， 并將材料作為附件上傳根據實際情 況上報。序號名稱編制日期二、相關人員職責要求列出相關人員職責與，并將材料作為附件上傳根據實際情況上報序號崗位職責聯系方式三、應急預案要求列出相關的應急預案，并將材料作為附件上傳

12、根據實際情況上報序號名稱編制日期第3章等級保護、信息平安等級保護要求各電廠根據實際情況說明是否完成電力監控系統定級、備案工作，且開展定期測評。序 號12系統所 屬單位 名稱系統名稱系統定級情 況備案情況測評工作情況系統等級備案號公安機關測評單位上次測評時間*系*省公安廳第4章通用平安防護措施要求各電廠依據國能平安201許36號文件和國網電力調控中心關于印發 電 力監控系統平安防護專項檢查“回頭看工作方案的通知調自 2016 59號補充通用防護措施的開展情況根據實際情況上報，按照示例補充 各章節容。一.物理平安要求各電廠列出廠機房環境與UPS!壓等物理設施信息，補充下表。名稱溫濕度監控設備部署情

13、況防潮、防水情況視頻監控系統部署情況.自動化機房名稱設備容量當前負載設備冗余情況UPS、B環境.UPS電源二、主機加固要求各電廠列出廠 全部主機信息，補充下表名稱與數量廠家與型號操作系統類型用途主機加固情況效勞器（*臺）聯想P7000凝思詳細列出主機的 加固措施，如取 消主機默認路 由，關閉無用端 口，密碼復雜度5 / 17等名稱與數量廠家與型號操作系統類型用途主機加固情況工程師站（*臺）聯想P7000凝思詳細列出主機的 加固措施，如取 消主機默認路 由，關閉無用端 口，密碼復雜度 等三、惡意代碼防此處描述是否部署有惡意代碼防，假設有，說明部署的平安區、廠家、型號、 版本、更新周期等四、入侵檢測此處描述是否部署有入侵檢測，假設有，說明部署的平安區、廠家、型號、 版本、更新周期等。五、備用與容災此處描述對關鍵業務數據的備份管理， 如主機雙機熱備，數據定期備份，網 絡設備和關鍵部件的冗余配置等。六、遠程撥號訪問此處說明
