課第三單元 課題五 進戶裝置及量配電裝置的安裝

1、課題五 進戶裝置及量配電裝置的安裝任務分析1.掌握配電裝置的安裝方法。2.掌握電流互感器的安裝方法。3.掌握電能表的安裝方法。課題五 進戶裝置及量配電裝置的安裝一、進戶裝置的安裝進戶裝置是戶內建筑內部線路的電源引接點。進戶裝置是由進戶線桿或角鋼支架上裝得絕緣子、進戶線（從用戶外第一支持點到戶內第一支持點之間的連接絕緣導線）和進戶管幾部分組成。1.進戶桿的安裝凡是進戶點低于2.7m或接戶線從架空配電線的電桿至用戶戶外的第一支持點間的導線因安全需要而升高等原因，都需加裝進戶桿來支持接戶線和進戶線。進戶桿一般采用混凝土電桿或木桿，可分為長桿和短桿兩種，如圖4-55所示。課題五 進戶裝置及量配電裝置的

2、安裝一、進戶裝置的安裝（1）混凝土進戶桿安裝前，應檢查有無彎曲、裂縫或疏松等情況?；炷吝M戶桿埋入地下的深度見表4-9。（2）木桿進戶桿埋入地面深度按表4-9的規定。埋入地面前，應在地面以上300mm和地下500mm的一段，采用燒根或涂柏油等方法進行防腐處理。如用短木桿與建筑物連接時，應用兩道通墻螺栓或抱箍等緊固，兩道緊固點的中心距離不應小于500mm。課題五 進戶裝置及量配電裝置的安裝一、進戶裝置的安裝（3）進戶桿頂端應安裝橫擔，橫擔上安裝低壓瓷絕緣子。常用的橫擔由鍍鋅角鋼制成，若用來支持單相兩線，一般規定角鋼的規格不應小于40mm*40mm*5mm;若用來支持三相四線，一般規定角鋼的規格不

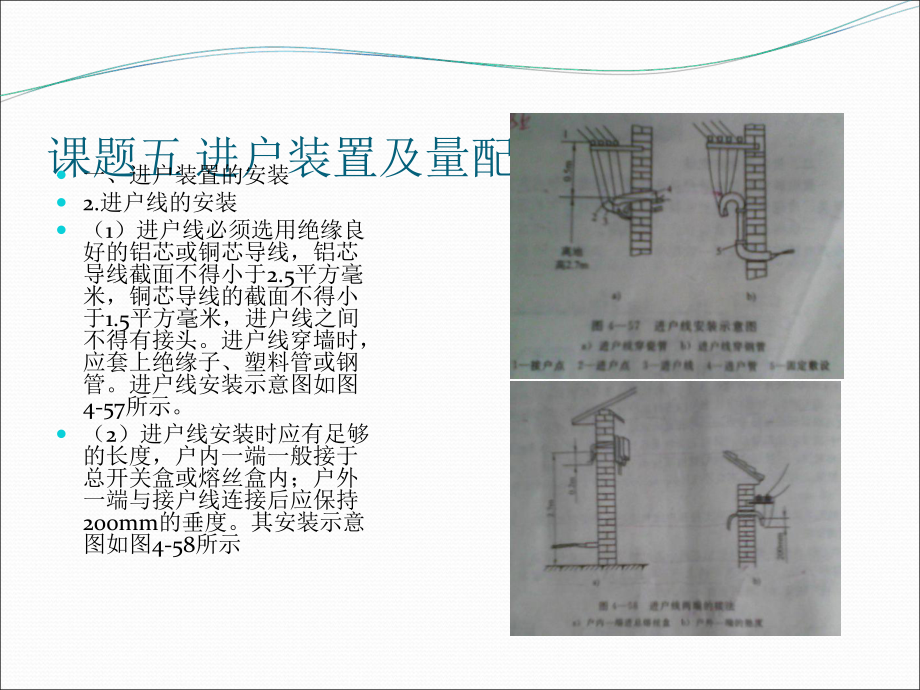

3、應小于50mm*50mm*6mm。兩瓷絕緣子在角鋼上的距離不應小于150mm。（4）用角鋼支架加裝瓷絕緣子來支持接戶線和進戶線的安裝形式如圖4-56所示。課題五 進戶裝置及量配電裝置的安裝一、進戶裝置的安裝2.進戶線的安裝（1）進戶線必須選用絕緣良好的鋁芯或銅芯導線，鋁芯導線截面不得小于2.5平方毫米，銅芯導線的截面不得小于1.5平方毫米，進戶線之間不得有接頭。進戶線穿墻時，應套上絕緣子、塑料管或鋼管。進戶線安裝示意圖如圖4-57所示。（2）進戶線安裝時應有足夠的長度，戶內一端一般接于總開關盒或熔絲盒內；戶外一端與接戶線連接后應保持200mm的垂度。其安裝示意圖如圖4-58所示課題五 進戶裝置

4、及量配電裝置的安裝一、進戶裝置的安裝2.進戶線的安裝提示常用的進戶管有瓷管、塑料管和鋼管三種，瓷管又分為彎口和反口兩種。進戶管的管徑應根據進戶線的根數和截面積來決定，管內導線（包括絕緣層）的總面積不得大于管子有效截面積的40，最小管徑不應小于 15mm。進戶瓷管必須每線一根，近乎瓷管應采用彎頭瓷管，戶外一頭彎頭朝下，以便防雨。當進戶線截面積在50平方毫米以上時，宜用反口瓷管。當一根瓷管的長度不能大于進戶墻壁的厚度時，可用兩根瓷管緊密相連，或用塑料管代替瓷管。進戶鋼管必須使用鍍鋅鋼管或經過涂漆的黑鐵管。鋼管兩端應裝護圈，戶外一端必須有防雨彎頭，進戶線必須全部穿入一根鋼管內，鋼管外層必須有良好的保

5、護接零。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝量電裝置通常由進戶總熔絲盒、電能表和電流互感器等部分組成，配電裝置一般由控制開關、過載及短路保護電器等組成，容量較大的還裝有隔離開關。一般講總熔絲盒裝在進戶管的墻上，而將電流互感器、電能表、控制開關、短路和過載保護電器均安裝在同一塊配電板上，如圖4-59所示。基本操作步驟：總熔絲盒的安裝、電流互感器的安裝、電能表的安裝、檢查接線課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝1.總熔絲盒的安裝總熔絲盒的作用是防止下級電力線路的故障蔓延到前級配電干線而造成更大區域的停電。（1）總熔絲盒應安裝在進戶管的戶內側，安裝方法如圖4-60所示

6、。（2）總熔絲盒必須安裝在實心木板上，木板表面及四沿必須涂以防火漆。（3）總熔絲盒內熔斷器的上接線柱，應分別與進戶線的電源相線連接，接線橋的上接線柱應與進戶線的電源中性線連接。（4）如安裝多個電能表，則在每個電能表的前面應分別安裝總熔絲盒。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝2.電流互感器的安裝（1）電流互感器二次側（即二次回路）標有”K1”或“+”的接線柱要與電能表電流線圈的進線端連接，標有“K2”或“-”的接線柱要與電能表電流線圈的出線端連接，不可接反；電流互感器的一次側（即一次回路）標有“L1”或“+”的接線柱應接電源進線，標有“L2”或“-”的接線柱應接電源出線，如圖4

7、-61所示。（2）電流互感器一次側的“K2”或“-”接線柱的外殼和鐵心都必須可靠接地。電流互感器的接線方式如圖4-62所示。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝3.電能表的安裝電能表有單相電能表和三相電能表兩種，它們的接線方法各不相同。（1）單相電能表的接線 單相電能表共有四個接線柱，從左到右1、2、3、4編號。接線方法一般按號碼1、3接電源進線，2、4接出線，如圖4-63所示。 也有些單相電能表的接線方法是按號碼1、2接電源進線，3、4接出線，所以具體的接線方法應參照電能表接線柱蓋子上的接線圖。單相電能表的配線板安裝如圖4-64所示。課題五 進戶裝置及量配電裝置的安裝二、量電

8、裝置的安裝3.電能表的安裝（2）三相電能表的接線 三相電能表有三相三線制和三相四線制兩種；按接線方法可分為直接式和間接式。常用直接式三相電能表的規格有10A、20A、30A、50、和等多種，一般用于電流較小的電路上；間接式三相電能表常用的規格有，與電流互感器連接后，用于電流較大的電路。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝3.電能表的安裝）直接式三相四線制電能表的接線這種電能表共有個接線柱，從左到右按、編號，其中、是電源相線的進線柱，用來連接從總熔、絲盒下出線柱引出來的三根相線；、是相線的出線柱，分別去接總開關的三個進線柱；、是電源中性線的進線柱和出線柱，、三個接線柱可空著，如圖

9、所示，其連接片不可拆卸。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝3.電能表的安裝）直接式三相三線制電能表的接線這種電能表共有個接線柱，其中、是電源相線的進線柱，、是相線的出線柱；、兩個接線柱可空著，如圖所示。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝3.電能表的安裝）間接式三相四線制電能表的接線這種電能表需配用三只相同規格的電流互感器，接線時把從總熔絲盒下接線柱引來的三根相線分別與三只電流互感器一次側的“”接線柱連接，同時用三根絕緣導線從這三個“”接線柱引出，穿過鋼管后分別于電能表的、三個接線柱連接，接著用三根絕緣導線，從三只電流表互感器二次側的“”接線柱引出，與電能表、

10、三個進線柱連接，然后將一根絕緣導線的一端連接三只電流互感器二次側的“”接線柱，另一端連接電能表的、三個出線柱，并把這根導線接地。最后用三根絕緣導線，把三只電流互感器一次側的“”接線柱分別于總開關三個進線柱連接起來，并把電源中性線與電能表進線柱連接，接線柱用來連接中性線的出線。其接線如圖所示。接線時，應先將電能表接線盒內的三塊連片拆下。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝.斷路器的安裝低壓斷路器又稱自動空氣開關或自動空氣斷路器，簡稱斷路器，如圖所示。它是低壓配電網絡和電力拖動系統中常用的一種配電電器，集控制盒多種保護功能于一體，在正常情況下可用于不頻繁接通和斷開電路，以及替代總熔

11、絲盒和動力電源總開關。當電路發生短路、過載和失壓等故障時，它能自動切斷故障電路、保護電路和電氣設備。低壓斷路器應垂直于配電板安裝，電源引線應接到上端，負載引線接到下端；低壓斷路器用作電源總開關或電動機控制開關時，在電源進線側必須加裝刀開關或熔斷器等，以形成一個明顯的斷開點。課題五 進戶裝置及量配電裝置的安裝二、量電裝置的安裝思考題電能表是裝在低壓斷路器的前面還是后面？你知道為什么嗎？提示電流互感器應裝在電能表的上方。電能表總線必須采用銅芯塑料硬線，其最小截面積不得小于.平方毫米，中間不準有接頭，自總熔絲盒至電能表之間沿線敷設長度不應超過。電能表總線必須明線敷設，采用線管安裝時，線管也必須明裝。

12、導線在進入電能表時，一般以“左進右出”原則接線。電能表必須垂直于地面安裝，表的數字顯示部分離地面高度應在.之間。課題五 進戶裝置及量配電裝置的安裝知識拓展漏電保護器漏電保護斷路器簡稱漏電保護器或漏電開關，是近年來開發的一種安全用電低壓電器，小容量的多為單相二線，通常作為移動電具或家用電器的安全開關；大容量的多為三相三極或三相四極，通常作為抵押電氣設備的安全開關，前者作人身安全保障，后者作為人身安全和電氣火警保障。漏電保護器對電氣設備的漏電電流極為敏感。當人體接觸了使用中的電器時，產生的漏電電流只要達到，就能使漏電保護器在極短的時間內跳閘，切斷電源，從而有效的防止觸電事故的發生。課題五 進戶裝置

13、及量配電裝置的安裝知識拓展一、漏電保護器的工作原理漏電保護器是在一般空氣斷路器的基礎上，增加漏電電流檢測、放大和驅動跳閘機構等元件組成的。其外形大致與塑料外殼低壓斷路器相仿，如圖所示。跳閘機構有電磁式和電子式兩種，目前，以應用集成電路的電子式漏電保護器較為普遍，漏電保護器的電路圖如圖所示。漏電電流的檢測采用零序電流互感器完成，零序電流互感器的一次側繞組就是兩根電源線（相線和中線）。在正常時不漏電，由于一次繞組的合成電流為零，互感器的二次繞組沒有輸出，跳閘機構不動作。但在人體有接觸時，漏電電流就通過人體經大地回到供電變壓器的中性點（三相四線制中線點直接接地）。這部分電流無法流過零序電流互感器的中性線，因此兩根導線的合成電流不為零，造成零序電流互感器的二次繞組有輸出信號，經過線性集成放電器放大，從而觸發晶閘管，驅動漏電保護器的跳閘機構，使漏電保護器跳閘，切斷電源。由于漏電保護器的漏電動作電流較大（），漏電時間極短，因此能有效地保護人身安全。三相漏電保護器的工作原理與單
