1、精選優質文檔-傾情為你奉上基于UML的圖書管理系統建模與分析 學 號： 姓 名：任曉偉 專 業：計算機科學與技術 班 級：11級計算機應用 任課教師：李梅蓮成 績：_許昌學院 制目錄1 引言1.1 開發圖書管理系統目的與意義1.2 圖書管理系統功能分析1.3 UML的特點與功能2 圖書管理系統用例建模2.1圖書管理系統參與者2.2圖書管理系統用例2.3主要業務用例描述2.4用例繪制3 圖書管理靜態建模 3.1 圖書管理系統中的類（分析發現類方法） 3.2 圖書管理類的描述與繪制（類圖）4 圖書管理系統動態建模 4.1系統中主要對象狀態圖分析與繪制 4.2系統時序圖建模 4.3系統活動圖建模（主

2、要用例的展開）5 圖書管理系統物理建模5.1構件圖建模5.2部署圖建模6 總結 專心-專注-專業1 引言1.1開發圖書管理系統目的與意義開發圖書管理系統的目的： 隨著網絡技術的高速發展，計算機應用的普及，為了能更高效的滿足讀者和管理員的需求，利用計算機對圖書館的日常工作進行管理勢在必行。這就需要一個行之有效的圖書館管理系統。圖書館管理系統是為了實現圖書管理系統化、規范化、自動化。它將計算機操作及管理融到圖書管理系統的實際運用中，使日常手工管理的復雜方法和過程被計算機簡單、易行的操作所替代。意義： 圖書館管理系統是圖書館管理工作中不可缺少的部分，它的內容對圖書館的管理者和使用者來說都至關重要，所

3、以圖書管理系統應該能夠為管理者或讀者提供充足的信息和快捷的數據處理手段。但圖書館管理若采用完全手工操作，通過卡片記錄信息，既浪費時間，又浪費人工、紙張，而且書籍和讀者的信息查詢比較麻煩，這對于查找、更新和維護都帶來了不少的困難。隨著科學技術的不斷提高，計算機科學日漸成熟，其強大的功能已為人們深刻認識，它已經進入人類社會的各個領域并發揮越來越重要的作用。1.2 圖書管理系統功能分析圖書館在正常運營中面對大量書籍、讀者信息以及兩者間相互聯系產生的借書信息、還書信息?，F(xiàn)有的人工記錄方法既效率低又錯誤過多，大大影響了圖書館的正常管理工作。因此需要對書籍資源、讀者資源、借書信息、還書信息進行管理，及時了

4、解各個環節中信息的變更，有利用管理效率的提高。本系統通過強大的計算機技術給圖書管理人員和讀者借、還書帶來便利。本系統除了圖書館內管理的一般功能還外，還包括網上在線查詢圖書信息、查詢本人的借閱情況和續借等功能。系統的功能相對比較完善，根據以后不同的需要，還要對系統進行更新。主要功能概括如下：(1) 讀者信息的制定、輸入、修改、查詢，包括種類、性別、借書數量、借書期限、備注。(2) 書籍基本信息制定、輸入、修改、查詢，包括書籍編號、類別、關鍵詞、備注。(3) 借書信息制定、輸入、修改、查詢，包括書籍編號、讀者編號、借書日期、借書期限、備注。 (4) 還書信息制定、輸入、修改、查詢，包括書籍編號、讀

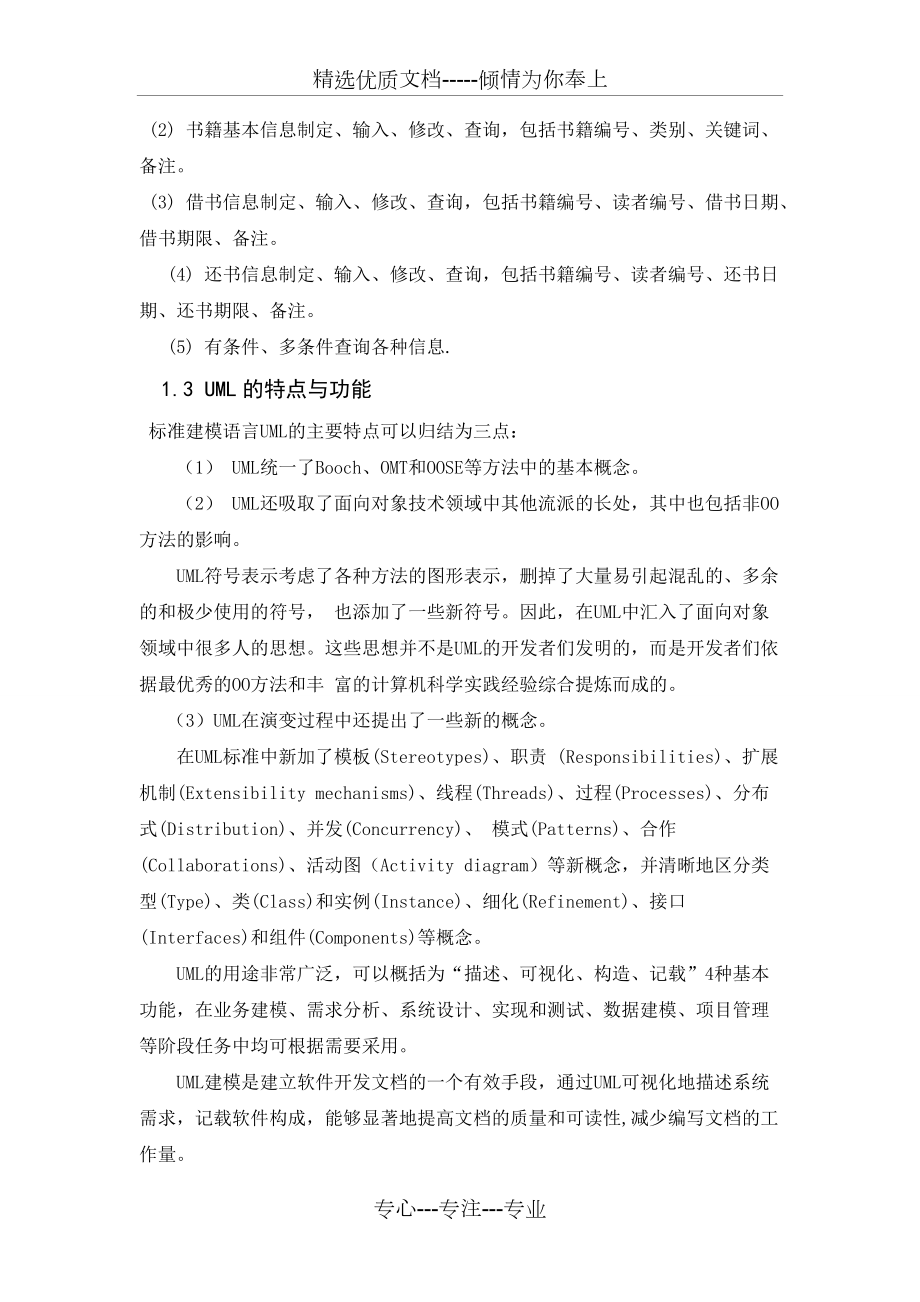

5、者編號、還書日期、還書期限、備注。 (5) 有條件、多條件查詢各種信息.1.3 UML的特點與功能標準建模語言UML的主要特點可以歸結為三點：（1） UML統一了Booch、OMT和OOSE等方法中的基本概念。（2） UML還吸取了面向?qū)ο蠹夹g(shù)領域中其他流派的長處，其中也包括非OO方法的影響。UML符號表示考慮了各種方法的圖形表示，刪掉了大量易引起混亂的、多余的和極少使用的符號， 也添加了一些新符號。因此，在UML中匯入了面向?qū)ο箢I域中很多人的思想。這些思想并不是UML的開發者們發明的，而是開發者們依據最優秀的OO方法和豐 富的計算機科學實踐經驗綜合提煉而成的。 （3）UML在演變過程中還提出

6、了一些新的概念。在UML標準中新加了模板(Stereotypes)、職責 (Responsibilities)、擴展機制(Extensibility mechanisms)、線程(Threads)、過程(Processes)、分布式(Distribution)、并發(Concurrency)、 模式(Patterns)、合作(Collaborations)、活動圖（Activity diagram）等新概念，并清晰地區分類型(Type)、類(Class)和實例(Instance)、細化(Refinement)、接口 (Interfaces)和組件(Components)等概念。 UML的用途非

7、常廣泛，可以概括為“描述、可視化、構造、記載”4種基本功能，在業務建模、需求分析、系統設計、實現和測試、數據建模、項目管理等階段任務中均可根據需要采用。 UML建模是建立軟件開發文檔的一個有效手段，通過UML可視化地描述系統需求，記載軟件構成，能夠顯著地提高文檔的質量和可讀性,減少編寫文檔的工作量。 UML實質上是一種系統分析設計專用語言，通過可視化的圖形符號結合文字說明或標記可以幫助業務/系統分析員、軟件架構師/設計師、程序員等各種建模者有效地描述復雜軟件（或業務）的靜態結構和動態行為，包括工作流（數據流和控制流）、功能需求、結構元素及關系、架構組成、設計模式、對象協作、事件響應和狀態變化等

8、等。 2.圖書管理系統用例建模2.1圖書管理系統參與者圖書管理系統參與者包括圖書管理員，讀者。2.2圖書管理系統用例 讀者注冊，讀者登錄，讀者辦理借閱證，讀者借閱圖書，讀者歸還圖書，網上預訂，書籍的日常維護，處理借書，處理還書，管理系統用戶，讀者管理，管理讀者信息。2.3主要業務用例描述用例編號：001用例名稱：讀者注冊用例描述：讀者登錄注冊頁面，進行讀者注冊。參與者：讀者前置條件：圖書館的用戶注冊頁面正常運行后置條件：如果讀者注冊成功，則該讀者可以在網上預訂圖書或查詢圖書信息等操作。如果讀者注冊不成功，則不能在網上查詢信息等?；韭窂剑?.讀者用戶進入圖書館的用戶注冊頁面 ；2.讀者輸入需要

9、注冊的用戶名和密碼 ；3.讀者將注冊信息進行提交；4.系統對用戶提交的用戶名和密碼進行有效性檢查；5.系統顯示用戶是否注冊成功擴展點：變異點：4a.讀者輸入要注冊的用戶名錯誤4a1.系統彈出的用戶名錯誤或者已被注冊；4a2.讀者離開或者重新輸入用戶名。4b.讀者輸入的密碼錯誤4b1.系統彈出密碼安全性低的警告信息；4b2.讀者離開或者重新輸入密碼。補充說明：用戶的注冊用例編號：002用例名稱：讀者登錄用例描述：讀者登錄圖書館主頁面，輸入所注冊成功的用戶名和密碼參與者：讀者前置條件：圖書館的主頁面正常運行后置條件：如果讀者登錄成功，則該讀者可以進行圖書的查閱等操作成功；否則，不能進行圖書的相關操

10、作。基本路徑：1.讀者用戶進入圖書館的登錄頁面2.讀者輸入用戶名和密碼；3.讀者將輸入的信息進行提交；4.系統對用戶提交的用戶名和密碼進行有效性檢查；5.系統記錄并顯示當前登錄用戶；6.用戶查閱相關的圖書信息；擴展點： 變異點：4a.讀者輸入的用戶名錯誤 4a1.系統彈出的用戶名錯誤； 4a2.讀者重新輸入用戶名。4b.讀者輸入的密碼錯誤 4b1.系統彈出密碼錯誤信息； 4b2.讀者重新輸入密碼。補充說明： 用例編號：003用例名稱：讀者辦理借閱證用例描述：讀者向系統管理員提出申請，辦理圖書借閱證。參與者：讀者前置條件：系統管理員進行信息的審核后置條件：如果讀者申請辦理圖書借閱證成功，則該讀者

11、可以進行圖書的借閱等操作；否則，不能借閱圖書。基本路徑： 1.讀者攜帶有效證件向系統管理員提出申請； 2.系統管理員對讀者的個人信息進行審核； 3.讀者的個人信息審核通過，系統管理員授予圖書借閱證；擴展點：變異點：3a.讀者向系統管理員提出申請未通過 3a1.用戶重新提出申請； 3a2.系統管理員重新審核。補充說明： 用例編號:004用例名稱：讀者借閱圖書用例描述：讀者攜帶圖書借閱證進行圖書的借閱。參與者：讀者前置條件：圖書館正常開放后置條件：如果讀者的圖書借閱證掃描成功，讀者進入圖書館借閱，進行圖書的借閱等操作；否則，不能借閱圖書?；韭窂剑?.讀者攜帶圖書借閱證進入圖書館；2.用戶到圖書館

12、查閱相關的圖書信息；3.讀者向圖書管理員提出借閱圖書的請求；4.圖書管理員檢查借閱證的有效性；5.圖書管理員檢查讀者有無超期未還信息；6.圖書管理員允許讀者借閱圖書。7.系統添加借閱信息。擴展點：變異點：2a.讀者查閱的圖書不存在 2a1.讀者離開圖書館，或讀者搜索其他的圖書信息；5a.無法借書 5a1.系統彈出讀者的圖書實際借閱的數量超過圖書額定的借閱數量 5a2.歸還部分圖書或下次再借。 5b. 無法借書 5b1.系統顯示圖書證與讀者本人信息不符； 5b2.讀者出示自己的圖書證。 5c. 無法借書 5c1.系統顯示讀者有超期未還得圖書； 5c2.讀者歸還未還圖書并交罰款； 5c3.可以借書

13、。補充說明： 用例編號：005用例名稱：讀者歸還圖書用例描述：讀者到圖書館歸還所借閱的圖書參與者：讀者前置條件：圖書館正常開放、讀者攜帶圖書借閱證及所需還的書。后置條件：如果歸還了圖書，下次可以正常借書?；韭窂剑?1、讀者攜帶圖書借閱證，進入圖書館； 2、讀者歸還圖書； 3、圖書管理員檢查讀者所借圖書的情況； 4、圖書管理員處理讀者歸還圖書的請求； 5、系統刪除讀者的借閱信息。擴展點：3a.圖書管理員檢查讀者借閱的圖書是否超期 3a1.圖書管理員檢查讀者借閱的圖書是否損壞 3a2.圖書管理員判斷讀者是否繳納罰金變異點：3a.讀者借閱的圖書超期 3a1.圖書管理員根據規定及圖書的超期情況向讀者

14、收取相應的罰金； 3b.讀者借閱的讀書已損壞 3ab1.圖書管理員根據規定及圖書的損壞情況向讀者收取相應的罰金；補充說明： 用例編號：006用例名稱：網上預訂用例描述：讀者登錄網上圖書管理系統，查詢到自己喜歡的書籍進行預訂。參與者：讀者前置條件：用戶登錄到系統中。后置條件：如果這個用例成功，系統建立預定記錄。否則，系統的狀態沒有變化。基本路徑：1. 讀者登錄網上圖書管理系統；2. 讀者輸入注冊的用戶名和密碼進入系統；3. 讀者提供書刊種類、自己的信息 ；4. 系統檢索書刊信息和讀者信息；5. 系統接受預定，創建預定記錄；6. 將預定記錄存儲在系統中。擴展點：變異點：2a.讀者輸入的用戶名錯誤

15、2a1.系統彈出的用戶名錯誤； 2a2.讀者重新輸入用戶名。2b.讀者輸入的密碼錯誤 2b1.系統彈出密碼錯誤信息； 2b2.讀者重新輸入密碼。 4a.書刊信息不存在4a1.系統顯示提示信息4a2.讀者重新提供書籍信息或離開。4b.系統不存在該借閱者4b1.系統顯示提示信息4b2. 讀者重新提供自己的信息或離開。補充說明：用例編號：007用例名稱：書籍的日常維護用例描述：圖書管理員對新書上架或者是圖書下架進行處理參與者：圖書管理員前置條件：圖書管理員正常工作后置條件：對書籍的日常維護后，圖書館可以正常開放，用戶可以順利進行借還書等。反之，圖書館不能滿足用戶需求。 基本路徑：1.搜集舊書和新書的

16、信息1. 對新書貼條形碼；2. 把舊書下架3. 把新書上架；擴展點：變異點：2a.找不到舊書 2a1.查看圖書是否在被借中； 2a2.等歸還后再進行下架。補充說明： 用例編號：008用例名稱：處理借書用例描述：在讀者借閱圖書時，處理讀者的借書請求參與者：圖書管理員前置條件：圖書館開放、圖書管理系統正常運行時間后置條件：如果讀者沒有借書證則不能借閱圖書，否則則為他辦理借閱?；韭窂剑?. 讀者發出借閱請求；2. 管理員掃描讀者的借書證3. 如果讀者有罰款未交或達到借書限額則不給予辦理。 擴展點：變異點： 2a.借書證掃描不成功 2a1.系統顯示無法讀出用戶信息 2a2.管理員提醒讀者重新辦理借書

17、證 補充說明：用例編號：009用例名稱：處理還書用例描述：在讀者歸還圖書時，處理讀者的還書操作。 參與者：圖書管理員前置條件：圖書館開放，圖書管理系統正常運行時間。后置條件：完成還書操作后，讀者下次可以繼續借閱其他的圖書，如果不及時完成還書的處理則讀者可能不再具有借書權利，影響讀者對圖書的借閱行為?；韭窂剑?. 讀者發出還書請求；2. 管理員掃描圖書條形碼；3. 管理員檢查圖書是否有損壞，若有損壞則要求讀者按要求交罰款；4. 管理員檢查圖書是否超期歸還，若是超期還書則要求讀者按要求交罰款；擴展點：變異點：補充說明：用例編號：010用例名稱：管理系統用戶用例描述：添加刪除或修改圖書管理系統中的

18、各類圖書管理員的信息參與者：系統管理員前置條件：系統管理員登錄到系統中后置條件：如果系統管理員完成對各類管理人信息的添加刪除等操作，那么對應的管理人可以處理讀者的借書、還書操作，以及相應的管理人順利離開崗位，否則不能?；韭窂剑?. 系統管理員查看各類圖書管理員的信息2. 系統管理員根據實際情況，對已經辭職的管理員信息刪除；3. 系統管理員把新來的管理員信息添加到圖書管理系統中；4. 系統管理員修改圖書管理員的工作范圍，工作時間等信息，給圖書管理員分配合理的工作。擴展點：變異點：4a.出現管理員工作時間沖突現象。 4a1.系統管理員重新安排時間。 4a2.圖書管理員不工作。補充說明：用例編號：

19、011用例名稱：讀者管理用例描述：系統管理員對讀者的信息進行添加、修改和刪除。參與者：系統管理員前置條件：圖書管理系統正常工作后置條件：如果系統管理員對讀者的信息添加、修改以及響應讀者辦理借書證的申請、網上預訂 ，讀者才可以借書、還書、辦理借書證和網上預訂；如果系統管理員對讀者的信息進行刪除，則讀者不可以進行任何操作?；韭窂剑?. 系統管理員進入系統；2. 查看讀者辦理借書證的申請信息；3. 審核讀者信息；4. 添加讀者信息；5. 修改已經修改個人信息的讀者的信息6. 刪除已經注銷的讀者信息；7. 查看是否有讀者超期未還書的行為，若有就添加備注和罰款信息。擴展點：7a.系統管理員查看讀者借還

20、書的信息。 7a1.系統管理員對即將超期的讀者信息進行收集。 7a2.系統管理員對圖書即將超期的讀者添加警告信息，在下次讀者進入圖書館，系統將自動提示讀者歸還圖書變異點：補充說明：用例編號：012用例名稱：管理圖書信息用例描述：添加、刪除或修改圖書管理系統中的圖書信息和圖書類別信息。參與者：系統管理員前置條件：系統正常運行時間后置條件：如果系統管理員對圖書的信息添加、修改，讀者才可以更準確的獲得圖書信息從而借到相應的書；如果系統管理員對圖書的信息進行刪除，則讀者不可以對該圖書進行任何操作?；韭窂剑?. 系統管理員進入系統；2. 刪除已下架的圖書信息；3. 修改已更改的圖書信息；4. 添加新上架圖書信息；擴展點：變異點：2a.無法刪除要下架的圖書信息 2a1.系統提示該圖書正在被借中； 2a2.系統管理員查看改圖書信息，提示讀者該書下架信息； 2a3.系統管理員等書還后再進行該操作。4a.新上架圖書條形碼沖突 4a1.系統顯示提示信息； 4
