塑料模具課程設計塑料肥皂盒

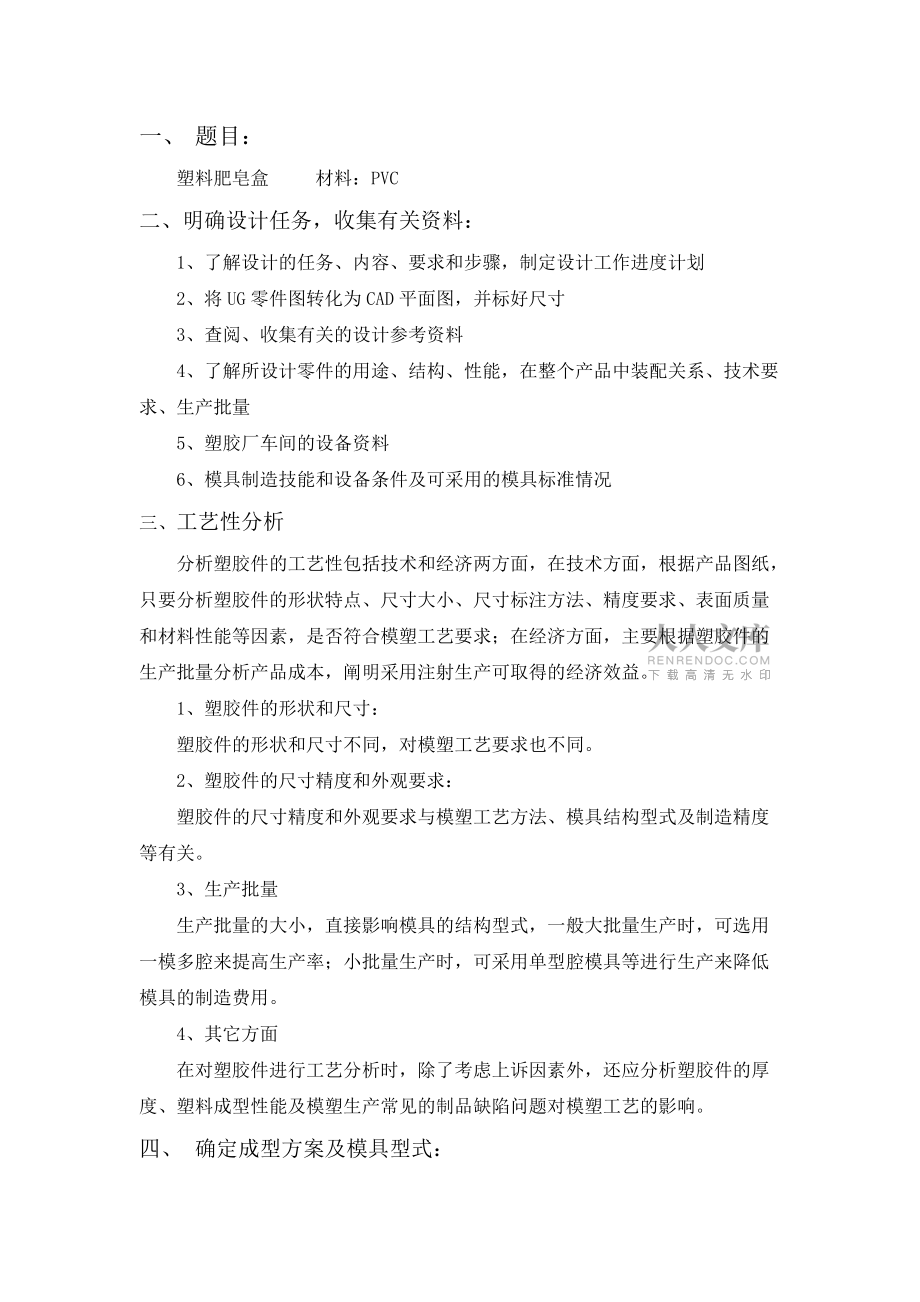

1、模具設計課程作業題目：塑料肥皂盒模具設計院別： 專業： 班級： 學號： 姓名： 年 月 日一、 題目：塑料肥皂盒 材料：PVC二、明確設計任務，收集有關資料：1、了解設計的任務、內容、要求和步驟，制定設計工作進度計劃2、將UG零件圖轉化為CAD平面圖，并標好尺寸3、查閱、收集有關的設計參考資料4、了解所設計零件的用途、結構、性能，在整個產品中裝配關系、技術要求、生產批量5、塑膠廠車間的設備資料6、模具制造技能和設備條件及可采用的模具標準情況三、工藝性分析分析塑膠件的工藝性包括技術和經濟兩方面，在技術方面，根據產品圖紙，只要分析塑膠件的形狀特點、尺寸大小、尺寸標注方法、精度要求、表面質量和材料性

2、能等因素，是否符合模塑工藝要求；在經濟方面，主要根據塑膠件的生產批量分析產品成本，闡明采用注射生產可取得的經濟效益。1、塑膠件的形狀和尺寸：塑膠件的形狀和尺寸不同，對模塑工藝要求也不同。2、塑膠件的尺寸精度和外觀要求：塑膠件的尺寸精度和外觀要求與模塑工藝方法、模具結構型式及制造精度等有關。3、生產批量生產批量的大小，直接影響模具的結構型式，一般大批量生產時，可選用一模多腔來提高生產率；小批量生產時，可采用單型腔模具等進行生產來降低模具的制造費用。4、其它方面在對塑膠件進行工藝分析時，除了考慮上訴因素外，還應分析塑膠件的厚度、塑料成型性能及模塑生產常見的制品缺陷問題對模塑工藝的影響。四、 確定成

3、型方案及模具型式：根據對塑膠零件的形狀、尺寸、精度及表面質量要求的分析結果，確定所需的，模塑成型方案，制品的后加工、分型面的選擇、型腔的數目和排列、成型零件的結構、澆注系統等。五、 工藝計算和設計1、注射量計算：涉及到選擇注射機的規格型號，一般應先進行計算。對于形狀復雜不規則的制品，可以利用UG的“分析/質量屬性”來計算質量?；蛘卟捎霉浪愎烙嬎芰系挠昧?，及保證足夠的塑料用量為原則。2、澆注系統設計計算：這是設計注射模的第一步，只有完成注系統的設計后才能估算型腔壓力、注射時間、校核鎖模力，從而進一步校核所選擇的注射機是否符合要求。澆注系統設計計算包括澆道布置、主流道和分流道斷面尺寸計算、澆注系統

4、壓力降計算和型腔壓力校核。3、成型零件工作尺寸計算：主要有凹模和型芯徑向尺寸高度尺寸，其最大值直接關系到模具尺寸大小，而工作尺寸的精度則直接影響到制品精度。為計算方便，凡孔類尺寸均及其最小尺寸作為公稱尺寸，凡軸類尺寸均及最大尺寸作為公稱尺寸；進行工作尺寸計算時應考慮塑料的收縮率和模具壽命等因素。4、模具冷卻與加熱系統計算：冷卻系統計算包括冷卻時間和冷卻參數計算。冷卻參數包括冷卻面積、冷卻水空長度和孔數的計算及冷卻水流動狀態的校核和冷卻水入口與出口處溫差的校核。模具加熱工藝計算主要是加熱功率計算。5、注射壓力、鎖模力和安裝尺寸校核：模具初步設計完成后，還需校核所選擇的注射機注射壓力和鎖模力能否滿

5、足塑料成型要求，校核模具外形尺寸可否方便安裝，行程是否滿足模塑成型及取件要求。六、 進行模具結構設計：1、確定凹模尺寸：先計算凹模厚度，再根據厚度確定凹模周界尺寸，在確定凹模周界尺寸時要注意：第一，澆注系統的布置，特別是對于一模多腔的塑料模應仔細考慮模腔位置和澆道布置；第二，要考慮凹模上螺孔的布置位置；第三，主流道中心與模板的幾何中心應重合；第四，凹模外形尺寸盡量按國家標準選取。2、選擇模架并確定其他模具零件的主要參數；在確定模架結構形式和定模、動模板的尺寸后，可根據定模、動模板的尺寸，從塑料模國家標準GB/T12555-1990和GB/T12556-1990中確定模架規格。待模架規格確定后即

6、可確定主要塑模零件的規格參數。再查閱有關零件圖表，就可以畫裝配圖了。七、畫裝配圖一般先畫上主視圖，再畫側視圖和其他視圖。由于注射機大多為臥式的，故注射模也常按安裝位置畫成臥式，畫主視圖最好從分型面開始向左右兩個方向畫比較方便。1、主視圖：繪制模具工作位置的剖面圖2、側視圖：一般情況下繪制定模部分視圖3、俯視圖、局部剖視圖等4、列出零件明細表，注明材質和數量，凡標準件須注明規格5、技術要求及說明，包括所選注射機設備型號，所選用的標準模架型號，模具閉合高度，模具間隙及其它要求。八、繪制各非標準零件圖零件圖上應注明全部尺寸、公差與配合、行位公差、表面粗糙度、所用材料、熱處理方法及其它要求九、編寫技術

7、文件1、編寫注射成型工藝卡片：根據塑料的成型特點，查閱有關資料，確定合理的注射成型工藝參數，并作成工藝卡片。2、編寫加工工藝過程卡片：選取兩個重要模具成型零件，確定加工工藝路線，并作成加工工藝過程卡片3、編寫設計說明書目 錄第 一 部分 產品的說明 第 二 部分 塑件分析 第 三 部分 注射機的型號和規格選擇及校核 第 四 部分 型腔的數目決定及排布 第 五 部分 分型面的選擇 第 六 部分 澆注系統的設計 第 七 部分 成型零件的工作尺寸計算及結構形式 第 八 部分 導柱導向機構的設置 第 九 部分 推出機構的設計 第 十 部分 溫度調節系統的設置 第十一部分 模具的動作過程 第十二部分 設

8、計小結 第十三部分 參考資料 第 一 部分 產品的說明肥皂盒是日常用品，幾乎家家戶戶都有，商店里出售的肥皂盒也是各式各樣，豐富多彩，有很特別的設計以贏得消費者的喜愛。此次設計的是肥皂盒底座，結構比較簡單，但考慮的是其實用性。為了防止香皂遇水軟化，將底座設計成了中間凸起的曲面，并在底座水平放置面處開了漏水孔。為了防止使用香皂后手滑，特別將肥皂盒側面設計成了內凹的曲面。此次產品是在UG 6.0的輔助下完成的。產品圖如下：圖一 零件實體圖第 二 部分 塑件的分析PVC塑料 化學名稱：聚氯乙烯比重:1.38克/立方厘米 成型收縮率:0.6-1.5% 產品需要預熱到7090度，預熱時間為46小時成型溫度

9、：230330 成型時間為40130秒 成型特性： 1.無定形料,吸濕性小,但為了提高流動性，防止發生氣泡則宜先干燥。 2、流動性差，極易分解，特別在高溫下與鋼、銅金屬接觸更易分解，分解溫度為200°C.分解時有腐蝕及刺激性氣體3、成型溫度范圍小，必須嚴格控制料溫4、用螺桿式注射機及直通噴嘴，孔徑易大，以防死角滯料，滯料必須及時處理清除5、模具澆注系統應粗短，澆口截面宜大，不得有死角滯料，模具應冷卻，其表面應鍍鉻第 三 部分 注射機的型號和規格選擇及校核注射模是安裝在注射機上的，因此在設計注射模具時應該對注射機有關技術規范進行必要的了解，以便設計出符合要求的模具，同時選定合適的注射機

10、型號。從模具設計角度考慮，需要了解注射機的主要技術規范。在設計模具時，最好查閱注射機生產廠家提供的有關“注射機使用說明書”上標明的技術規范，。因為即使同一規格的注射機，生產廠家不同，其技術規格也略有差異。1、注射機的選用選用注射機時，通常是以某塑件（或模具）實際需要的注射量初選某一公稱注射量的注射機型號，然后依次對該機型的公稱注射壓力、公稱鎖模力、模板行程以及模具安裝部分的尺寸一一進行校核。以實際注射量初選某一公稱注射量的注射機型號；為了保證正常的注射成型，模具每次需要的實際注射量應該小于某注射機的公稱注射量，即：式子中，實際塑件（包括澆注系統凝料）的總體積（）。 由UG分析/體測量，可得塑料

11、盒的體積為19.60cm3，考慮到設計為2腔，加上澆注系統的冷凝料，查閱塑料模設計手冊的國產注射機技術規范及特性，可以選擇XSZY60.其最大理論注射容量為60cm3，注射壓力為122MPa，鎖模力為500KN，最大注射面積為130cm2.模具高度在200300mm，最大開模行程180mm。噴嘴圓弧半徑為12mm，噴嘴孔直徑為4mm。2、注射壓力的校核該項工作是校核所選注射機的公稱壓力P能否滿足塑件所成型時需要的注射壓力P0，其值一般為70150MPa，通常要求P> P0。我們這里選70MPa。3、鎖模力的校核鎖模力是指注射機的鎖模機構對模具所施加的最大夾緊力，當高壓的塑料熔體充填模腔時

12、，會沿鎖模方向產生一個很大的脹型力。為此，注射機的額定鎖模力必須大于該脹型力，即：F鎖 F脹 = A 分 × P型F鎖注射機的額定鎖模力（N）； P分模具型腔內塑料熔體平均壓力（MPa）；一般為注射壓力的0.30.65倍，通常取2040MPa。我們這里選P型=30MPa。A分塑料和澆注系統在分型面上的投影面積之和（mm2）由UG分析/面測量，可得投影面積為70cm2，澆注系統的投影面積不超過10cm2 F鎖 F脹 = A 分 × P型= 80×200×30=4.8×105（N）而鎖模力為500KN，大于480KN，符合要求。4、開模行程與推出機

13、構的校核開模行程是指從模具中取出塑料所需要的最小開合距離，用H表示，它必須小于注射機移動模板的最大行程S。由于注射機的鎖模機構不同，開模行程可按以下兩種情況進行校核：一種是開模行程與模具厚度無關；二種是開模行程與模具厚度有關。我們這里選用的是開模行程與模具厚度無關，且是單分型面注射模具。1、當開模行程與模具厚度無關時這種情況主要是指鎖模機構為液壓-機械聯合作用的注射機，其模板行程是由連桿機構的做大沖程決定的，而與模厚度是無關的。此情況又兩種類型： 對單分型面注射模，所需開模行程H為：S H = H1 + H2 + （510） mm式中，H1塑件推出距離（也可以作為凸模高度） （mm）； H2包

14、括澆注系統在內的塑高度 （mm）； S 注射機移動板最大行程 （mm）； H 所需要開模行程 （mm）。而我們這里通過資料可得出（結構見圖六）： H = 15 + 95 + 8 = 118（mm）。 對雙分型面注射模，所需開模行程為：S機 H = H1 + H2 + a +（510） mm式中，a中間板與定模的分開距離 （mm）。2、推出機構的校核各種型號注射機的推出裝置和最大推出距離各不同，設計模具時，推出機構應與注射機相適應，具體可查資料。第 四 部分分型面的選擇分型面是指分開模具取出塑件和澆注系統凝料的可分離的接觸表面。一副模具根據需要可能有一個或兩個以上的分型面，分型面可以是垂直于合模

15、方向，也可以與合模方向平行或傾斜，我們在這里選用與合模方向傾斜。1、分型面的形式：分型面的形式與塑件幾何形狀、脫模方法、模具類型及排氣條件、澆口形式等有關，我們常見的形式有如下五種：水平分型面、垂直分型面、斜分型面、階梯分型面、曲線分型面。2、分型面的選擇原則：a）、便于塑件脫模：、 在開模時盡量使塑件留在動模內 、應有利于側面分型和抽芯 、應合理安排塑件在型腔中的方位；b）、考慮和保證塑件的外觀不遭損壞c）、盡力保證塑件尺寸的精度要求（如同心度等）d）、有利于排氣 e）、盡量使模具加工方便3、我們這里選擇曲線分型面 圖二 分型面第 五 部分 型腔數目的決定及排布1、型腔數目的確定：為了使模具

16、與注射機的生產能力的匹配，提高生產效率和經濟性，并保證塑件體精度，模具設計時應確定型腔數目，常用的方法有四種：a）、根據經濟性能確定型腔數目； b）、根據注射機的額定鎖模力確定型腔數目； c）、根據注射機的最大注射量確定型腔數目； d）、根據制品精度確定型腔數目。我們這里選用a），其計算過程如下：我們設型腔數目為n，制品總件數為N，每一個型腔所需的模具費用為C1，與型腔無關的模具費用為C，每小時注射制品成型的加工費用為y（元h），成型周期為t（min），則：模具費用為（元），注塑成型費用為（元），總成型加工費用為，即為使總的成型加工費用最少，即令，則有 ： 所以n。對于高精度制品，由于型腔模具

17、難以使各型腔的成型條件均勻，故通常推薦型腔數目不超過個，塑料件的精度為6級左右，以及模具制造成本、制造難度和生產效率的綜合考慮，型腔數目初定為2腔，排布形式為矩形的平衡布局（詳細的布局參見零件布局圖）。圖三 型腔布局圖第 六 部分 澆注系統的設計1、澆注系統的組成圖四 澆注系統的組成所謂注射模的澆注系統是指從主流道的始端到型腔之間的熔體流動通道。其作用是使塑件熔體平穩而有序地充填到型腔中，以獲得組織致密、外形輪廓清晰的塑件。因此，澆注系統十分重要。而澆注系統一般可分為普通澆注系統和無流道澆注系統兩類。我們在這里選用普通澆注系統，它一般是由主流道、分流道、澆口和冷料穴四部分組成，如圖四所示： 2

18、、澆注系統各部件設計A、主流道設計：主流道是連接注射機噴嘴與分流道的一段通道，通常和注射機噴嘴在同一軸線上，斷面為圓形，帶有一定的錐度，其主要設計點為： 主流道圓錐角=2o6o，對流動性差的塑件可取3 o6o，內壁粗糙度為Ra0.63m。主流道大端呈圓角，半徑r=13mm，以減小料流轉向過渡時的阻力。在模具結構允許的情況下，主流道應盡可能短，一般小于60mm，過長則會影響熔體的順利充型。對小型模具可將主流道襯套與定位圈設計成整體式。但在大多數情況下是將主流道襯套與定位圈設計成兩個零件，然后配合固定在模板上。主流道襯套與定模座板采用H7/m6過渡配合，與定位圈的配合采用間隙配合。主流道襯套一般選

19、用T8、T10制造，熱處理強度為5256HRC。B、冷料穴的設計冷料穴一般位于主流道對面的動模板上。其作用就是存放料流前峰的“冷料”，防止“冷料”進入型腔而形成接縫；此外，在開模時又能將主流道凝料從定模板中拉出。冷料穴的尺寸宜稍大于主流道大端的直徑，長度約為主流道大端直徑。冷料穴的形式有三種：一種是與推桿匹配的冷料穴；二種是與拉料桿匹配的冷料穴；三種是無拉料桿的冷料穴。我們這里選用與推出桿匹配的倒錐形冷料穴，其結構如圖五： 圖五 冷料穴1 定位圈 2 冷料穴 3 推 桿 4 動模板C、分流道的設計分流道就是主流道與澆口之間的通道，一般開設在分型面上，起分流和轉向的作用。多型腔模具必定設計分流道

20、，單型腔大型腔塑件在使用多個點澆口時也要設置分流道。 分流道的截面形狀：通常分流道的斷面形狀有圓形、矩形、梯形、U形和六角形等。為了減少流道內的壓力損失和傳熱損失，提高效率，我們這里就選用圓形分流道，如圖六。因為圓形截面 分流道的效率是分流道中效率最高的，固選它。分流道的尺寸：因為各種塑料的流動性有差異， 圖六 圓形流道所以可以根據塑料 的品種來粗略地估計分流道的直徑，常用塑料的分流道直徑推薦值如下表一。 但對于壁厚小于3mm，質量在200g以下的塑料，可用此經驗公式確定其流道直徑：式中 ， m流經分流道的塑料量；L分流道長度；D分流道直徑。對于黏度較大的塑料，可按上式算

21、得的 D值再乘以1.21.25的系數。我們這里取m=60*1.05=63g，L=50mm。固分流道尺寸為1.2D，即D=1.2D=1.2×0.265×63×=8（ mm）。所以S=×8*8/22×1.22=72.4（mm2） 分流道的布置：分流道的布置取決于型腔的布局，兩者相互影響。分流道的布置形式分平衡式與非平衡式兩類，這里我們選用的是平衡式的布置方法。分流道與澆口的連接：分流道與澆口的連接處應加工成斜面，并用圓弧過渡，有利于塑料熔體的流動及充填。D、澆口的設計：澆口是連接分流道與型腔之間的一段細短通道，它是澆注系統的關鍵部分。澆口的形狀、位

22、置和尺寸對塑件的質量影響很大。 澆口的理想尺寸很難用理論公式計算，通常根據經驗確定，取其下限，然后在試模過程中逐步加以修正。 一般澆口的截面積為分流道截面積的3%9%，截面形狀常為矩形或圓形，澆口長度為0.52mm，表面粗糙度Ra不低于0.4m。澆口的結構形式很多，按照澆口的形狀可以分為點澆口、扇形澆口、盤形澆口、環形澆口、及薄片式澆口。而我們這里選用的是點澆口。簡圖如圖七圖七 點澆口澆口的截面一般只取分流道截面積的39，澆口的長度約為0.5mm2mm，現在可算出我們需要的澆口面積S=5×s=3.9。 澆口位置的選擇直接影響到制品的質量問題，所以我們在開設澆口時應注意以下幾點：澆口應

23、開在能使型腔各個角落同時充滿的位置。澆口應設在制品壁厚較厚的部位，以利于補縮。澆口的位置選擇應有利于型腔中氣體的排除。澆口的位置應選擇在能避免制品產生熔合紋的部位。對于帶細長型芯的模具，宜采用中心頂部進料方式，以避免型芯受沖擊變形。澆口應設在不影響制品外觀的部位。不要在制品承受彎曲載荷或沖擊的部位設置澆口。第 七 部分 成型零件的工作尺寸計算一、凹模的結構形式：凹模又稱陰模，它是成型塑件外輪廓的零件。根據需要有以下幾種結構形式：整體式凹模、組合式凹模、拼塊組合式凹模，我們的產品屬于小型制件，從各方面分析我們可選用組合式凹模整體嵌入式凹模。整體嵌入式凹模：于小件一模多腔式模具，一般是將每個型腔單

24、獨加工后壓入定模中。這種結構的凹模形狀、尺寸一致性好，更換方便。凹模的外形通常是用帶臺階的圓柱形，由臺階定位，以過渡配合嵌入定模板，然后用定模板座板將其固定。其結構如圖六所示：二、凸模的結構設計1、凸模的結構形式：凸模（即型芯）是成型塑件內表面的成型零件，通?？煞菫檎w式和組合式兩種類型。我們根據凹模的結構形式選擇組合式凸模整體裝配式凸模，它是將凸模單獨加工后與動模板進行裝配而成，如下圖所示：圖八 型芯圖2、凹模的形狀 圖九 型腔圖三、成型零件的工作尺寸計算現設制品的名義尺寸LS是最大尺寸，其公差按規定為負值“-”； 凹模的名義尺寸LM是最小尺寸，其公差按規定為正值“+Z”現由公式可得：式中，

25、“”前的系數（此處為0.5）可隨制品的精度和尺寸變化，一般在0.50.75之間，ABS的收縮率S為0.005.制品偏差大則取小值，偏差小則取大值。值由塑料模設計手冊公差數值表可查基本尺寸為120mm時，其值為0.68，基本尺寸為70mm時，其值為0.52,基本尺寸為15mm時為0.24.（這里塑料件的精度取5級）固可由以上公式算出其尺寸：A、型腔尺寸計算： =120（1+0.005）-0.5*0.68+0.2*0.68= 120.26+0.14 （mm） = 70(1+0.005)-0.5*0.52+0.2*0.52=70.14+0.10mm =15(1+0.005)-0.5*0.24+0.2

26、*0.24=15.0+0.04 (mm) B、型芯尺寸的計算設塑件內型腔尺寸為ls，公差為正值“+”，制造公差為負值“-Z”，經過與上面凹模徑向尺寸相似推理，可得：由于我們塑料件的厚度為2mm。因此相應的尺寸上減去4mm或者2mm。值的取值分別為?；境叽鐬?16mm的為0.68，66mm的為0.52，13mm的為0.24. =116(1+0.005)+0.5*0.68-0.2*0.68 =116.92-0.14mm=66(1+0.005)+0.5*0.52-0.2*0.52=66.6-0.10mm=13(1+0.005)+0.5*0.24-0.2*0.24=13.185-0.04mmC、型腔

27、壁厚和底板厚度計算在注射成型過程中，型腔主要承受塑料熔體的壓力，因此模具型腔應該具有足夠的強度和剛度。如果型腔壁厚和底板的厚度不夠，當型腔中產生的內應力超過型腔材料本身的許用應力時，型腔將導致塑性變形，甚至開裂。與此同時，若剛度不足將導致過大的彈性變形，從而產生型腔向外膨脹或溢料間隙。因此，有必要對型腔進行強度和剛度的計算，尤其是對大型塑件。但我們這里的塑件較小，故不需要對型腔壁厚和底板厚度進行計算，大致得體即可。第 八 部分 導柱導向機構的設計為了保證注射模準確合模和開模，在注射模中必須設置導向機構。導向機構的作用是導向、定位以及承受一定的側向壓力。導向機構的形式主要有導柱導向和錐面定位兩種

28、，我們這里選取導柱導向機構，其結構如圖十：我們在設計此機構的同時還應注意以下幾點：、導柱應合理地均布在模具分型面的四周，導柱中心至模具外緣應有足夠的距離，以保證模具的強度。、導柱的長度應比型芯（凸模）端面的高度高出68mm（圖十），以免型 圖十 導向機構芯進入凹模時與凹模相碰而損壞。 、導柱和導套應有足夠的耐磨度和強度。、為了使導柱能順利地進入導套、導柱端部應做成錐形或半球形，導套的前端也應該倒角。、導柱的設置應根據需要而決定裝配方式。、一般導柱滑動部分的配合形式按H8/f8，導柱和導套固定部分配合按H7/k6，導套外徑的配合按H7/k6。、一般應在動模座板與推板之間設置導柱和導套，以保證推出

29、機構的正常運動。、導柱的直徑應根據模具大小而決定，可參考準模架數據選取。 第 九 部分 脫模機構的設計1、何為脫模機構在注射成型的每一循環中，都必須使塑件從模具型腔中或型芯上脫出，模具中這種出塑件的機構稱為脫模機構。2、脫模機構的分類及選用脫模機構的分類分多，我們采用的是混合分類中的一種：推桿一次脫模機構，因為此機構是最簡單、最為常用的一種，具有制造簡單、更換方便、推出效果好等優點，在生產實踐中比較實用和直觀。所謂一次脫模就是指在脫模過程中，推桿就需要一次動作，就能完成塑件脫模的機構。它通常包括推桿脫模機構、推管脫模機構、脫模板脫模機構、推塊脫模機構、多元聯合脫模機構和氣動脫模機構等。3、脫模

30、機構的設計原則設計脫模機構時，應遵循以下原則：（1）結構可靠：機械的運動準確、可靠、靈活，并有足夠的剛度和強度。（2）保證塑件不變形、不損壞。（3）保證塑件外觀良好。（4）盡量使塑件留在動模一邊，以便借助于開模力驅動脫模裝置，完成脫模動作。4、推桿的結構形式及形狀因制品的幾何形狀及型腔結構等的不同，所用推桿的截面形狀也不盡相同，常用推桿的截面形狀為圓形。推桿又可分為普通推桿與成型推桿兩種，我們這里選用普通推桿。其結構形式見圖十一。5、推桿的固定方式（圖十二） 圖十一 推桿 圖十二 推桿固定第 十 部分 溫度調節系統的設計1、冷卻系統設計塑料在成型過程中，模具溫度會直接影響到塑料的充模、定型、成型周期和塑件質量。所以，我們在模具上需要設置溫度調節系統
