1、學生實驗報告實驗課名稱：高頻電子線路實驗實驗項目名稱：集成電路（鎖相環）構成的頻率解調器專業名稱:電子科學與技術班級：32051002學號:3205100237學生姓名：楊海龍教師姓名：李演明2012年 _12_ 月 13 日一.實驗名稱:集成電路（鎖相環）構成的頻率解調器實驗?zāi)康呐c要求:+VCC時基電阻時基電容1. 了解用鎖相環構成調頻波的解調原理。2. 學習掌握集成電路頻率調制器 /解調器系 統的工作原理。3查閱有關鎖相環內部結構及工作原理。4.弄清鎖相環集成電路與外部元器件之間的關系。三、實驗電路說明圖10-1為565（ PLL單片集成電路）的框圖 及管腳排列，鎖相環內部電路由相位鑒別器

2、、 壓控振蕩器、放大器三部分構成，相位鑒別 器由模擬乘法器構成，它有二組輸入信號， 一組為外部管腳、輸入信號el，其頻率為fl ；另一組為內部壓控 振蕩器產生信號e2,經腳輸出，接至送 到相位鑒別器，其頻率為f2，當fl和f2差 別很小時，可用頻率差代表兩信號之間的相位差，即fl- f2的值使相位鑒別器輸出一直流電壓，該圖10-1 565（ PLL）的框圖及管腳排列電壓經腳送至VCO的輸入端，控制VCO使其輸出信號頻率發生變化f2發生變化， 這一過程不斷進行，直至f2= f1為止，這時稱為鎖相環鎖定。四、實驗內容實驗電路見圖10-2正弦波解調器調RP使其中VCO勺輸出頻率f0（A點：即腳）為5

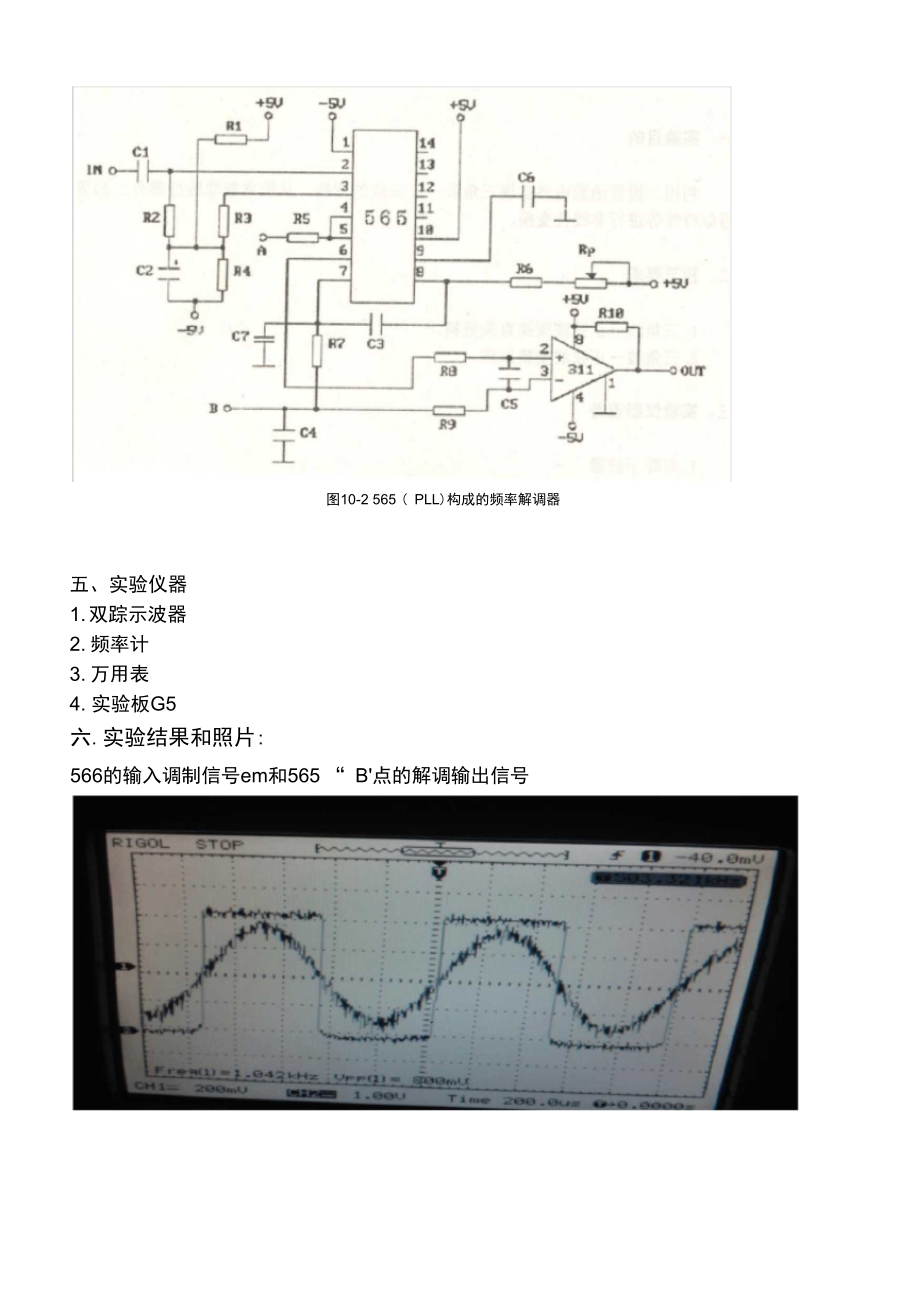

3、0KHz先按實驗九的實驗內容 2 （2） a的要求獲得調頻方波輸出信號（腳），要求輸入的正弦調制信號 em為：VP-P=0.8V, f=1KHz,然后將其接至565鎖相環的IN輸入端，調節566的RP1 （逆時 針旋轉）使R最小，用雙蹤示波器觀察并記錄 566的輸入調制信號em和565 “ B”點 的解調輸出信號。圖10-2 565 ( PLL)構成的頻率解調器五、實驗儀器1. 雙蹤示波器2. 頻率計3. 萬用表4. 實驗板G5六.實驗結果和照片:566的輸入調制信號em和565 “ B'點的解調輸出信號七.心得與體會、通過此次調諧放大器的實驗增加了動手能力， 提升了動腦能力，通 過示波器上觀察波形的變化比較直觀的了解了鎖相環的調頻波的波形 變換，學會了分析實驗的現象，認識了很多高頻電子器件，了解了他們 的特性，了解了集成電路頻率調制器與解調器系統呢的
