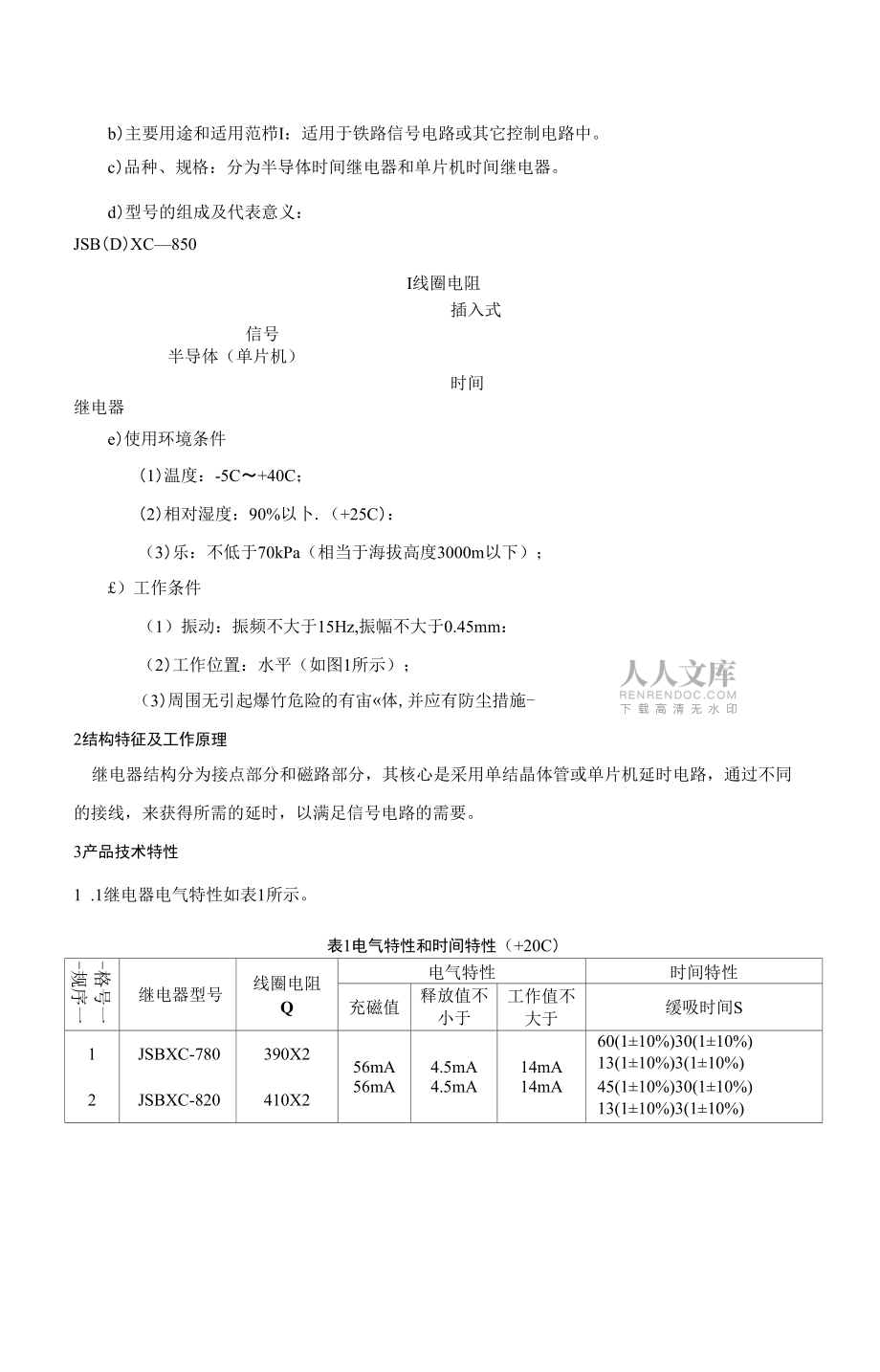

1、時間繼電器產品使用說明書西安鐵路信號工廠1概述a）產品特點：時間繼電器是屈于信號繼電器品種之一，是為滿足用戶對原時間繼電器緩吸時間的不同要求而設計的系列繼電器，時間維電器（以卜.荷稱繼電器）繼電器有四種緩吸時間可供選擇；也可根據用戶的要求來改變維電器的線吸時間。b）主要用途和適用范櫛I：適用于鐵路信號電路或其它控制電路中。c）品種、規格：分為半導體時間繼電器和單片機時間繼電器。d）型號的組成及代表意義：JSB（D）XC850I線圈電阻插入式信號半導體（單片機）時間繼電器e）使用環境條件（1）溫度：-5C+40C；（2）相對濕度：90%以卜.（+25C）：（3）樂：不低于70kPa（相當于海拔高

2、度3000m以下）；）工作條件（1）振動：振頻不大于15Hz,振幅不大于0.45mm：（2）工作位置：水平（如圖1所示）；（3）周圍無引起爆竹危險的有宙體,并應有防塵措施-2結構特征及工作原理繼電器結構分為接點部分和磁路部分，其核心是采用單結晶體管或單片機延時電路，通過不同的接線，來獲得所需的延時，以滿足信號電路的需要。3產品技術特性1 .1繼電器電氣特性如表1所示。表1電氣特性和時間特性（+20C）-格號一-規序一繼電器型號線圈電阻Q電氣特性時間特性充磁值釋放值不小于工作值不大于緩吸時間S1JSBXC-780390X256mA4.5mA14mA60(110%)30(110%)13(110%)

3、3(110%)2JSBXC-820410X256mA4.5mA14mA45(110%)30(110%)13(110%)3(110%)3JSBXC-850048056mA4mA14mA13.4mA180(1+15%)30(115%)13(115%)3(115%)4JSBXC1-87037050016inA15.5niA3(15%)2(15%)1(15%)06(15%)56niA3.8mA5JSDXC-85037014mA180(15%)30(15%)13(15%)3(15%)6JSDXC-A85048013.4mA2.5(15%)7JSDXC-B8501(15%)JSBXC-780.JSBXC-

4、820.JSBXC-85O重復動作時間應在2分鐘以上.JSDXC-A850.JSDXGB85O重豆動作時間在0.15S以上。注1：測緩吸時間時，73接24V電源正極，62接24V電源負極。注2：線圈連接方式為單獨，1、3接正極,2、4接負極。注3：JSBXC-780.JSBXC-820.JSBXC-850.JSBXC1-870.JSDXC-85O繼電器的四種緩吸時間分別連接51-52、51-61、51-63、51-83時測試。JSDXC-A850.JSDXC-B850繼電器緩吸時間為連接51-83時測試.各型繼電器線圈的電阻值，應符合表2的規定，5Q以上者,誤屋應不應超過10%,將測得的電阻值

5、換算到+20C時的數值.按如下公式換算3 鳥1 +cr（t-20）式中：R”一一溫度為+20C時的電阻值,Q：兄環境溫度為t時測得的電阻值，Q：t測量時的環境溫度，C：a一一在0C時被測線圈導體材料的電阻溫度系數（銅為0.0011/-C）.3.2 繼電器機械特性見表3所示表3繼電器機械特性規格序號繼電器型號普通接點問隙應不小于min普通接點壓力應不小于mN托片間隙應不小于mm動合動斷1JSBXC-7801.202501500.352JSBXC-8203JSBXC-8504JSBXC1-8705JSDXC-8506JSDXC-A8507JSDXC-BS503.3 繼電器接點及插座簧片通以0.5A

6、電流時的接觸電阻應不超過表3的規定。表4繼電器接觸電阻接觸電阻接點間插片-插座簧片QW0.05W0.033.4 在試驗的標準人氣條件卜，繼電器和插座的絕緣電阻均不小丁T00MQo3.5 在氣壓不低于70kPa條件卜.（相當于海拔高度3000m以卜），繼電器絕緣耐壓應能承受交流正弦波50Hz、有效值1OOOV的試驗電壓（不帶印刷電路板），歷時lmin應無擊穿或閃絡現象，ffifl試驗時的試驗電壓值應為原試驗電壓的75%3.6 時間繼電器的電壽命表5繼電器的電壽命負我性質電壓（V）電流（A）動作次數電阻2412X1O63.7 繼電器接點系統及電源連接方法如表6所示:圖1維電器外形尺寸J圖2插座圖與

7、安裝尺寸表6維電器接點系統的編號及電源片連接方法規格序號繼電器名稱維電器型號插入式鑒別銷號碼接點汨數線圈連接電源片連接方式連接使用1半導體時間繼電器JSBXC-78014,552QH,2Q單獨1.23,42JSBXC-8203JSBXC-8504單片機時間繼電器JSBXC1-8705JSDXC-8506JSDXC-A85O7JSDXC-B85031,554外形尺寸重量及安裝7.1 繼電器外形尺寸示：163mmX49mmXl65mm（長X寬X高）。7.2 插座外形及安裝尺寸如圖2所示：157mmX48mmX22mm（長X寬X高）。7.3 繼電器的重最為1.2kg5繼電器的測試對試驗電源及儀表的要

8、求電源電壓應保持穩定，其波動范國應不超過5與。直流電源應采用直流發電機、蓄電池、或交流全波整流電源（紋波系數不大于5%）。有流電壓表、電流表的精度應不低于0.5級。電氣特性測試5.2.1繼電器電氣特性測試電路見圖3：(1)釋放值閉合開關K1或K2,逐漸增加繼電器線圈電流，使維電器吸起后，繼續增加至充磁值，然后逐漸降低電流至全部動合接點斷開時的最大電流值。(2)工作值繼續將線圈電流降至零，切斷電路1s,再閉合電路，逐漸增加線圈電流，直到銜鐵止片與鐵芯密貼及全部前接點閉合，并滿足規定的接點壓力時的最小電流值。5.2.2時間繼電器時間特性測試電路見圖4,在試驗前先將繼電器插座5171,53T2連接。

9、按圖3閉合開關K1和K2,將電壓調到24V,斷開K2將電秒表復位。分別閉合開關Kl-1、Kl-2、Kl-3、K1-4,電秒表將指示相應的緩吸時間。6.3注意事項測試用電源應采用直流24V。必須注意將電源正極接在端子73,電源負極接在端子62。備繼電器的引線端子和鑒別銷號近似，因此，在使用時，要注意其特性銘牌上的緩吸時間,以免用錯繼電器。7使用時應注意的問題繼電器使用環境應具有良好的通風條件和防塵設施。繼電器應在專用設計電路中使用。使用時應考慮繼電器的電氣特性及接點容量以保證繼電器可靠工作。繼電器應保存于通風良好，溫度為-25C+40C,空氣相對濕度不大于80%,周圍無帶酸、堿或其他有害氣體的庫

10、房中。在運輸過程中，不得受強烈的震動和碰撞。存儲期超過三個月時，應打開包裝箱通風。8繼電器保修期限印刷電路板保修期限一年時間繼電器保修期限保修期限二年9質量承諾我廠對所銷售產品實行保修期制度，在保修期內保證產品正常運行，安全可靠。產品保修期從出廠之口起計算，在保修期內如發現因制造原因出現故障，工廠無償提供零配件及服務。服務售貨員的服務按服務規范實施。為了方便廣大用戶，對產品實行現場服務。用戶急需維修用零配件，工廠給予安排和及時提供。用戶需要服務時，可直接與我廠”產品售后服務處”聯系，工廠接到信息后，將在4小時之內應答，48小時內回應。維修服務組電話：路電055-62195、055-62196.055-27259市超過保修期的產品，工廠仍提供熱忱服務，但要按工廠規定收取一
