AH40使用說明書

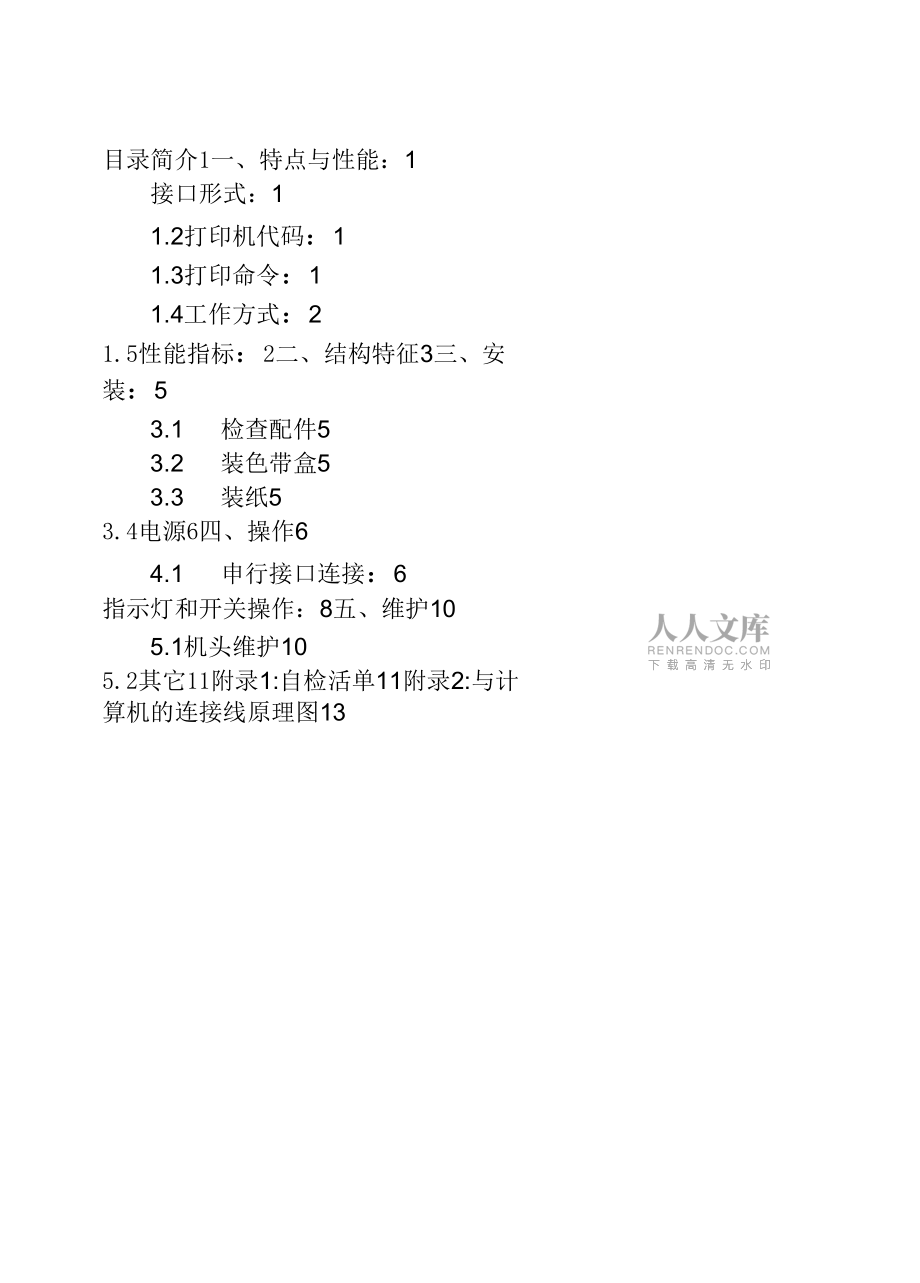

1、AH40型打印機使用說明書愛華某某愛華儀器2009年目錄簡介1一、特點與性能：1接口形式：11.2打印機代碼：11.3打印命令：11.4工作方式：21.5性能指標：2二、結構特征3三、安裝：53.1 檢查配件53.2 裝色帶盒53.3 裝紙53.4電源6四、操作64.1 申行接口連接：6指示燈和開關操作：8五、維護105.1機頭維護105.2其它11附錄1:自檢活單11附錄2:與計算機的連接線原理圖13簡介AH40型打印機是最新設計的一種臺式小型點陣式通用打印，每行字符數40個。.整機體積小，重量輕，功能完善，外形美觀，可以與本公司生產的局部儀器直接對接，使用起來十分的方便。AH40型打印機應

2、用X圍廣?？梢源蛴「鞣N儀器儀表的輸出控制曲線。還可以打印報表、工資單、記尋各種醫療儀器儀表的病理曲線。一、特點與性能：接口形式：AH40型打印機使用串行口進展通信。它與標準RS-232C接口相兼容，采用DB9型插座與主機相聯。1.2 打印機代碼：AH40型打印機提供448種機內駐留代碼符號，包括英文、希臘文、德文、法文、俄文、日語片假名和漢字，大量常見數學符號、專用符號以與制表和制圖的圖形符號。全部字符由兩個字符集組成見附錄1，通過控制命令由主機程序選擇。字符大小為5X7點陣，圖符大小為6X8點陣，通過程序，還可以定義32種字符，以便滿足你的特殊需要。AH40型打印機還提供了圖形打印方式，字符

3、和圖形可以混合打印。1.3 打印命令：AH40型打印機提供52種打印命令。多數命令和流行的美國舊M打印機命令標準以與日本EPSON打印機命令相兼容。結合微型打印機的特點和應用情況，又增加了一些便于使用的命令，如打印曲線的命令等。因此，AH40型打印機可以用來代替多數9針或24針打印機，無需或僅需對你原來編制好的打切驅斯程序作少量修改，就可直接使用。對于編制打印圖形和曲線程序時，你會感到更加方便和得心應手。1.4 工作方式：AH40型打印機有十六進制打印方式，字符打印方式，圖形打印方式，自測試打印方式，在線離線打印方式和送紙方式共六種工作方式，其中前三種方式通過控制命令改變，后三種方式通過按鍵操

4、作實現。1.5 性能指標：a. 串形口通信：采用RS-232C兼容標準，數據傳輸速率在150、300、300、1200、2400、4800、9600、19200之間選擇。握手方式采用標志控制或X-ON/X-OFF協議。使用奇，偶或無校驗三種校驗形式。通過機內DIP開關進展選擇。全部信號的邏輯電一為EIA電平。b. 電源P指示燈，在線/離線選擇SEL指示燈，SEL按鈕開關和LF送紙按扭開關。c. 5V直流電源：要求電流3A。d. 色帶壽命：1X100000行。e. ±0.5mm,厚.7mm，紙卷外徑不大于35mm。f. 每行字符數：40,每行點數：240,速度：0.4行/秒。外型尺寸（

5、mm）:axbxh131X110X45操作環境：氣溫：0C+40C相對濕度：25%90%通信接口串行上殼三、安裝：檢查配件出廠時除整機外，已有一卷打印紙裝于機內，并已將色帶裝好。此外，還附有用戶使用說明書一本。其它配件由用戶根據實際需要選擇。裝色帶盒色帶盒在打印機出廠時已裝好，但經過一段時間使用后，需要更換色帶盒，你可以按下面的更換步驟進展更換。a、打開紙窗盒。b、左手扶穩色帶盒左端，右手拇指在上，食指在下，首先用右手食指抬起色帶盒右端，再用左手抬起左端，色帶盒即被取下，注意：不要先抬左端，否如此容易毀壞色帶盒，甚至毀壞機頭。c、取新的色帶盒，拿握色帶的姿勢同步驟bo首先將左端輕輕放在機頭左端

6、的齒輪軸上，右端稍微抬起，不要放下，這時如發現左端壓下時較吃力，請?jiān)偬鹕珟Ш?，右手拿穩色帶盒，左手拇指按住色帶盒左面的旋鈕，按箭頭方向稍微動一下，再重新放下帶盒，這個過程也許要重復幾次。裝紙當從紙窗里看到里面的打印紙用完的時候要進展裝紙，放法如下。a、取下紙窗盒。b、先裝紙端剪成尖頭型，先將紙卷放在機殼外，紙端在下，對準機頭入口處，紙端在上面的不合理的。c、接通+5V電源d、按下SEL按鍵，使SEL指示燈熄滅，再按一下LF鍵，這時機頭開始走動。用手將紙送入機頭入口處，這時紙便會進入機頭，直到從機頭上方露出一定長度為止。e、再按一下LF鍵或SEL鍵，或關上電源。f、將打印機紙的頭從紙窗盒的出紙

7、口中穿出，合上紙窗盒。3.1 電源AH40型打印機使用5V直流電源。推薦使用和打印機配套的電源，可直接將電源上的插頭插入打印機電源插座上。如果使用其它電源，電壓應在4.5V到5.5V之間，電流在3A以上。四、操作4.1串行接口連接：AH40型打印機的串形接口與RS-232C標準兼容，其接口可與舊MPC的RS-232C口相配合，RS-232C的接口定義與下：3. .電源，+5V.RXD（向主機發送控制碼）TXD（從主機上接收數據）空地空RTSCTS打印機工作狀態指示空串行口連接方式下的數據率可在150、300、600、1200、2400、4800、9600、19200、B.P.S內選擇。由機內D

8、IP開關設定，你可以根據需求進展調整。具體的做法為：打開打印機上機殼，DIP開關在打印機的右邊，標有白點的一方是OFF狀態；另一方為ON狀態。按下表可以選擇適宜的波特率其中1表示ON,0表示OFF,x表示無關，我們出廠時設定的是9600B.P.S。DIP開關波特率DIP開關波特率111xxx150011xxx300101xxx600001xxx1200110xxx2400010xxx4800100xxx9600000xxx19200串行連接采用異步傳輸格式，如如下圖：起始位（1位）數據位（7/8位）奇偶校驗位（1位）停止位（1位）當選用7位數據位時，只允許采用1位起始位,7位數據位,1位奇偶校

9、驗位和1位停止位.。其中起始位和停止都是1位。數據位為8位。奇偶校驗位1位。校驗方式可以通過機內DIP開關的K5和K6來決定，選擇方式如下表其中1表不'ON,0表不'OFF,x表示無關：DIP開關校驗xxxx118-無xxxx108-奇xxxx018-偶xxxx007-偶出廠時的設定為無奇偶校驗。串行方式下RS-232C信號的極性為：MARK=邏輯"1"EIA-3V至V-27V低電平SPACE=邏輯"0"EIA+3V至V+27V低電平握手方式有兩種可供選擇，一種是標志控制方式；另一種是X-ON/X-OFF協議方式，它可通過機內的DIP開關

10、K4來選擇，兩種握手方式的說明如下表：DIP開關握手萬式數據方向RS-232C接口信號000100標志控制數據可以進入1數據不可進入000000X-ON/X-OFF控制數據可以進入數據不可以進入串行連接方式的操作過程如下：用DIP開關K1-K3選擇波特率.;用DIP開關K5、K6選擇奇偶校驗；用DIP開關K4選擇標志控制或是X-ON/X-OFF控制握手方式；當數據緩沖區還剩下32個字節，信號線CTS信號線8由打印機設置為忙狀態，否如此為準備狀態；在X-ON/X-OFF控制下，忙狀態時，打印機發送X-OFF13H碼，準備狀態時，打印機發送X-ON11H碼；在標志控制下，主計算機根據CTS為準備狀

11、態還是忙狀態時向打印機發送或是停止發送代碼串。4.2指示燈和開關操作：AH40型打印機面板上有兩個指示燈和兩個按鍵開關，一個指示燈下標有P,是電源指示燈，另一個指示燈下標有SEL。其中一個按鍵也標有SEL,另一按鍵標LF,其中SEL指示燈只顯示按鍵SEL狀態，和LF無關。SEL和LF可以改變打印機的工作方式，包括自檢測方式，在線/離線打印方式或送紙方式。a、自檢測方式：有兩種方法可以進入自檢測方式，一種為上電時按住SEL鍵，這時打印機將打印機自檢測方式，SEL指示燈熄滅，另一種是在上電之后的任何時間里進入自檢測方式。方法是：如果SEL指示燈亮，如此按下SEL鍵，使指示燈滅，否如此可以省去這一步

12、；按下LF鍵，跟著馬上按下SEL鍵，打印機便開始自檢方式。退出自檢測方法也有兩種：一種是等打印完自檢后，打印機會自動退出；另一種是在打印過程中退出，這時公需要再按一下SEL鍵即可。b、在線離線方式：上電后或退出自檢測方式后，打印機進入在線方式，SEL指示燈亮，按下SEL鍵，SEL燈滅，進入離線工作方式，離線時，打印機不再接收來自主機的數據。SEL的另一功能是在打印過程中實現暫停，如果在打印中按下SEL,松手后，打印機在打印完當前一行字符后，會暫停下來，這時可以進入狀紙方式，再按下SEL鍵，松手后，打印機又繼續打印c、送紙方式：打印機暫停后，SEL指示燈滅，處于離線方式。此時如果需要走紙，可按下

13、LF鍵，松手后，打印機將空走送紙，不再打印，再次按下LF鍵，松手后，打印機重新暫停，這時可按下SEL鍵,打印機又回到在線方式，另外從送紙方式也可以直接進入在線方式，只需按SEL鍵即可。d、自檢測自檢測可以說明打印機是否根本工作正常，如果能夠正確打印出自檢樣本，如此除和主機的接口以外，打印機一切正常。否如此需要檢修。e、打印機初始化：打印機的初始化有三種方法。一是利用控制碼ESC,由主機向打印機發送命令，利用軟件實現初始化。二是通過自檢測實現初始化。三是上電初始化。初始化的內容包括：選擇各個控制碼的默認值等。五、維護5.1機頭維護請勿碰撞、打印機機頭是一種結復雜的元件，較貴重。不得擅自拆卸、跌落。5.2其它附錄1:自檢活單瀏頊'£孫V8'N，5<蝴0%39wmn229i>iOsaqjiasdv*KW田59抽哄淞珂?u瀚5羿？?洶西池睥miwo
