混凝土攪拌站技術交底

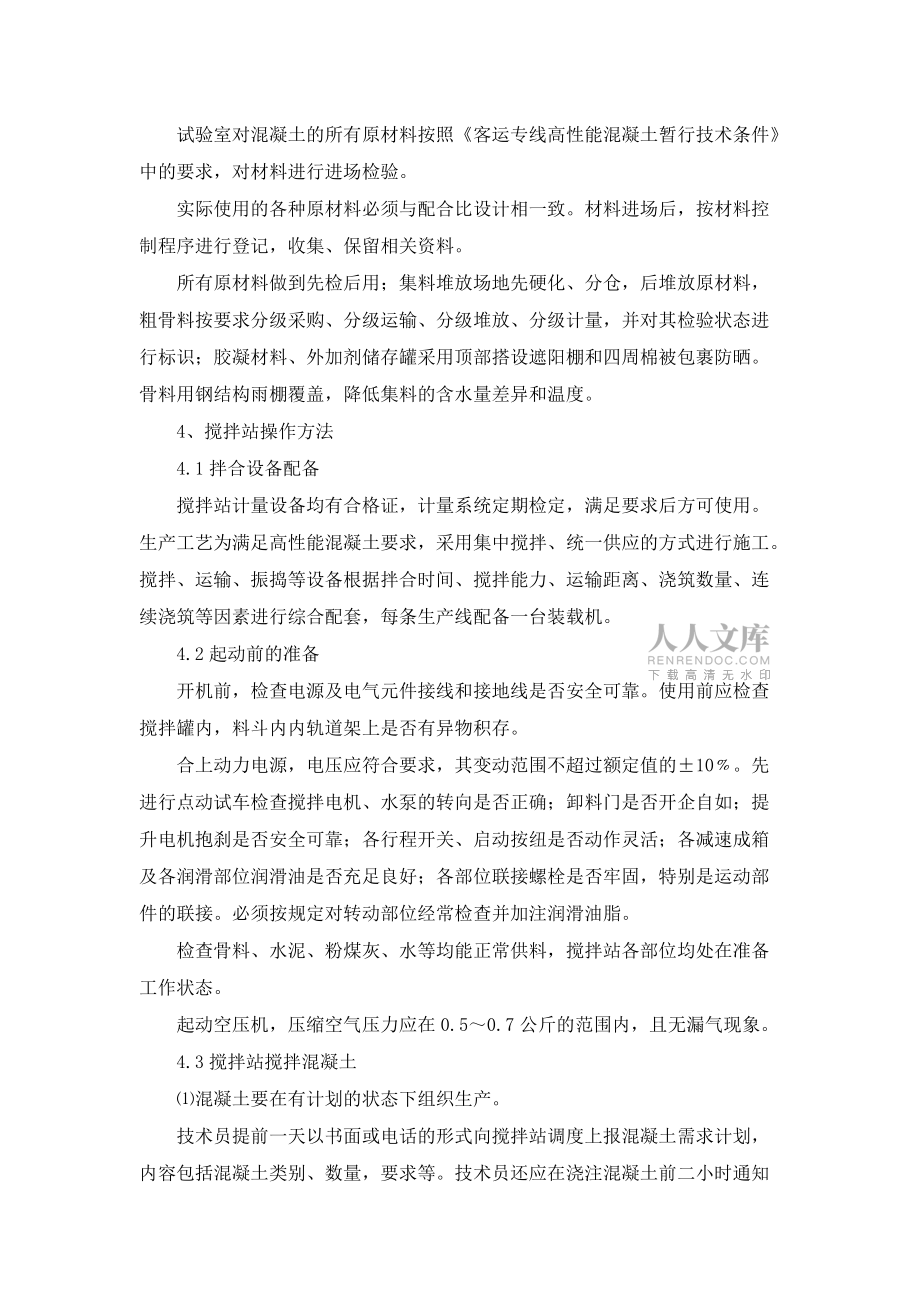

1、攪拌站攪拌技術交底一、拌合設備簡述：6#攪拌站選用的拌合設備均為強制式攪拌機，每臺攪拌機生產能力為120m3/h，并配有相應的自動計量設備。二、攪拌站混凝土生產工藝攪拌站混凝土生產工藝原材料進場檢驗退貨不合格骨料含水量檢測測水溫測環境溫度配合比參數確定不合格配合比設定水加熱不滿足 攪拌機充分攪拌 攪拌機再次攪拌 膠凝材料計量 其他計量 攪拌機最終攪拌出場混凝土檢測運輸混凝土檢測灌筑不合格不合格圖2-1：攪拌站混凝土生產流程三、原材料控制試驗室對混凝土的所有原材料按照客運專線高性能混凝土暫行技術條件中的要求，對材料進行進場檢驗。實際使用的各種原材料必須與配合比設計相一致。材料進場后，按材料控制程

2、序進行登記，收集、保留相關資料。所有原材料做到先檢后用；集料堆放場地先硬化、分倉，后堆放原材料，粗骨料按要求分級采購、分級運輸、分級堆放、分級計量，并對其檢驗狀態進行標識；膠凝材料、外加劑儲存罐采用頂部搭設遮陽棚和四周棉被包裹防曬。骨料用鋼結構雨棚覆蓋，降低集料的含水量差異和溫度。4、攪拌站操作方法4.1拌合設備配備攪拌站計量設備均有合格證，計量系統定期檢定，滿足要求后方可使用。生產工藝為滿足高性能混凝土要求，采用集中攪拌、統一供應的方式進行施工。攪拌、運輸、振搗等設備根據拌合時間、攪拌能力、運輸距離、澆筑數量、連續澆筑等因素進行綜合配套，每條生產線配備一臺裝載機。4.2起動前的準備開機前，檢

3、查電源及電氣元件接線和接地線是否安全可靠。使用前應檢查攪拌罐內，料斗內內軌道架上是否有異物積存。合上動力電源，電壓應符合要求，其變動范圍不超過額定值的±10。先進行點動試車檢查攪拌電機、水泵的轉向是否正確；卸料門是否開企自如；提升電機抱剎是否安全可靠；各行程開關、啟動按紐是否動作靈活；各減速成箱及各潤滑部位潤滑油是否充足良好；各部位聯接螺栓是否牢固，特別是運動部件的聯接。必須按規定對轉動部位經常檢查并加注潤滑油脂。檢查骨料、水泥、粉煤灰、水等均能正常供料，攪拌站各部位均處在準備工作狀態。起動空壓機，壓縮空氣壓力應在0.50.7公斤的范圍內，且無漏氣現象。4.3攪拌站攪拌混凝土混凝土要

4、在有計劃的狀態下組織生產。技術員提前一天以書面或電話的形式向攪拌站調度上報混凝土需求計劃，內容包括混凝土類別、數量，要求等。技術員還應在澆注混凝土前二小時通知攪拌站調度。攪拌站調度接到通知后，根據技術員預約的使用混凝土時間安排生產，必須在約定的時間內供應混凝土。攪拌前準備工作攪拌站試驗員在混凝土拌制前及拌制中檢測砂石含水率的并驗證各種摻入料的合格報告，根據測試結果、環境條件、工作性能要求等及時調整設計配合比，提出施工配合比，使混凝土配合比和水膠比符合配合比設計的要求。應嚴格測定粗、細骨料的含水率，宜每班抽測2次。使用露天堆放骨料時，應隨時根據其含水量變化調整施工配合比。新機使用的第一個臺班內不

5、能滿載工作，禁止超負荷工作。新機使用1-2個臺班后，必須對各緊固件及鋼絲繩夾進行檢查和緊固。攪拌機連續運轉4小時后，裝入適量的大骨料和水攪拌5分鐘進行筒體的清洗。（3）混凝土攪拌拌制混凝土時，攪拌站司機按照試驗員下達的施工配料單以及拌合時間、技術交底進行數據輸入、控制。所有混凝土原材料均按照質量計量，配料按配料單進行稱量。其允許偏差應符合下列規定:膠凝材料(水泥、微細粉等)±1%；化學外加劑（高效減水劑或其他化學添加劑）±1%；粗、細集料±2%；拌合用水±1%。拌制第一盤混凝土時，可增加水泥和細骨料用量10%，但保持水灰比不變。原材料的投料順序宜為：粗骨

6、料、細骨料、水泥、微細粉投入（攪拌約為0.5min）加入拌合水（攪拌約為1min）加入減水劑（攪拌約為0.5min）出料。當采用其他投料順序時，應經試驗確定其攪拌時間，保證攪拌均勻。攪拌的最短時間滿足鐵路混凝土工程施工質量驗收補充標準中的要求。從全部材料投完算起的攪拌時間不得小于1min。先將攪拌機起動空轉，觀察攪拌機運行是否正常，卸砼料門開關是否靈活，并排除機內水份及雜物。開始攪拌時，采用手動操作，確定各部位工作正常，各電氣件動作準確可靠，試驗員核準砼質量合格后，再進入自動循環生產?；炷粱炷吝\輸混凝土每罐生產完成后，由試驗員進行拌合物的性能檢測，將檢測結果填寫到混凝土簽認單中。無檢測結果

7、和試驗員簽字的混凝土簽認單的混凝土不得出廠。混凝土出廠時，由攪拌站司機打印混凝土簽認單一式三份（拌合站、出廠和現場各一份），簽認單上必須有混凝土的使用部位和混凝土的有關質量信息?；炷恋倪\輸能力應與攪拌、澆筑能力相適應，并應以最少的運轉次數，最短的時間將混凝土從攪拌站運至澆筑地點，以保證拌合物于澆筑時仍具有施工所需要的和易性要求，并保持良好的工作性?；炷吝\輸車司機應根據拌合站調度的統一安排，負責將混凝土在規定時間內安全運至使用地點；負責混凝土接收單的送出與取回，按照規定辦理簽認手續交回歸檔保存；當因混凝土質量不合格拒絕接受時，司機應要求工地調度及時和拌合站調度取得聯系，按照拌合站調度指令進行

8、處理。嚴禁擅自加水，嚴禁混凝土被拒收后又“轉圈回來”的現象。違反上述規定者由項目部安質部對司機處以500元罰款。4.3混凝土入模溫度計算T0=0.92(mcTc+msTs+mgTg)+4.2Tw(mwws msms mg)+c1(ws ms Ts+ wg mg Tg) c2(ws ms + wg mg)÷0.92(mc + ms + mg)+ 4.2 mw式中: T0 混凝土的拌和溫度(); Ts 、Tg砂、石子的溫度(); Tc、Tw水泥、拌和用水的溫度();mw、mc、ms、mg水、水泥、砂、石子的重量; ws、wg砂、石子含水量; c1、c2骨料溫度冬季混凝土熱工計算見

9、冬季混凝土施工技術方案夏季混凝土計算如下：拌合用水取用地下井水，Tw取20 oC。Ts 、Tg 、Tc取環境溫度，取哈爾濱地區最高氣溫36.1進行計算。T0=0.92(mcTc+msTs+mgTg)+4.2Tw(mwws msms mg)+c1(ws ms Ts+ wg mg Tg) c2(ws ms + wg mg)÷0.92(mc + ms + mg)+ 4.2 mw=27.1oC混凝土入模溫度計算：混凝土拌和物在運輸過程中的熱量變化ts為:ts=(at+0.032n)( teta) =1.1混凝土入摸板時的溫度為: tr= te+ts=31.11.1=28.230 滿足鐵路混凝

10、土工程施工驗收標準要求?；炷翑嚢栀|量控制依據試驗配合比和施工配合比，核查各種材料質量，攪拌設備系統及儀表精度。對微機控制攪拌站計量參數資料要及時分析，動態校正計量。驗證混凝土的和易性、可泵性、測試坍落度。操作中按技術參數投料，待出料完畢，卸料門關閉后方能提升投料。在投料過程中，要馬上加水，以減少攪拌時間及灰塵飛揚。工作過程中，操作人員集中精力，嚴格按照攪拌站使用說明書規定進行操作，隨時觀察各種儀表，指示燈工作情況，發現問題及時正確處理。隨時觀察各種物料實際稱量是否超過規定的允許誤差值，超過規定值應采用手動操作處理，對砼過干、過稀等異常情況，應及時調整。要正確掌握各料倉的物料品種規格和存料情況

11、，及時準確的發出要料訊號。注意壓縮空氣的壓力表，壓力低于0.4Mpa時，禁止開車通氣。注意電氣安全，防止電氣元件、電線受潮及損壞。嚴格執行操作程序，不得擅自更改。嚴禁將控制電腦用作它用。系統運行過程中，如無緊急情況，嚴禁改變工作方式（手動或自動）。如出現意外情況，應立即按下緊急停止按鈕，切斷系統控制電源，并切斷總電源開關，應立即打開卸料門，放盡攪拌筒內拌和物，避免砼在攪拌機內凝結。待故障排除后，如需重新啟動，必須使系統進入手動工作狀態，將前一次終止的循環進行到底，使拌筒稱斗、量筒清理后再進入正常的工作狀態。禁止攪拌機重車停機和重機起動。5、拌合設備使用注意事項使用過程中，按攪拌站保養說明書規定

12、和潤滑周期表對攪拌站和設備部位進行潤滑。檢查電器設備外殼，必須有可靠的接地，其接地電阻不大于4歐。清掃攪拌站各部位漿液、積灰。及時清洗攪拌罐內及整機表面的灰塵、沾附的砼和油污，防止砼干結，保持清潔。每班應對各油水分離器及貯氣筒排放油水1次，檢查各油霧器是否正常噴油。檢查各減速箱是否漏油，有無異響。檢查各制動器動作是否靈活可靠。經常檢查骨料提升鋼絲繩磨損情況，必要時更新。檢查各弧、秤斗等往復傳動機構是否靈活，骨料提升機構工作是不是正常，緊固部位有無松動現象。檢查攪拌機內葉片、襯板是否松動，定期調整葉片與襯板之間間隙，其間隙值為6左右。并視磨損情況酌情更換。應經常緊固水泥稱斗振動器和水泥（粉煤灰）

13、倉電動除塵振動器的聯接螺栓。所有電線的管線應妥善保護，以防工作時壓壞或撞傷。檢查各電機的溫升，不得超過銘牌規定值，無銘牌時，不得超過60度。檢查用電設備、電氣元線路等各部是否正常，發現異響、異味應立即處理。經常檢查各主令開關、旋鈕、按鈕、指示燈等電氣設備的可靠性。特別是應嚴格檢查卷揚機構可靠性和磨損情況，嚴格檢查提升料斗上、下限位的可靠性和提升卷揚電機交流接觸器和中間斷電定、動觸頭損壞、燒毛情況，如有必要應及時更換。稱量斗應經常清理，避免粘斗影響分料質量。 定期對開式齒輪進行檢查，高速皮帶的松緊度，以免打滑磨損。交接班必須在各操作人員工作崗位對口進行，交接雙方要認真做到；交生產任務及砼質量；交設備運轉情況及注意事項；查運轉記錄是否正確完善；查隨機工具是否齊全。交接人員認真填寫運轉記錄。交接班過程中，發現問題要查明原因，協助處理，重大問題應向主管部門報告。生產結束后，停機前要及時徹底清洗攪拌機內殘存的砼，停機后將所有操作開關置于斷路位置，并關閉各電源開關。攪拌站保養檢修作業必須在設備停止動轉后進行，檢修時必須電源、氣路，懸掛“禁止合閘”的警示牌，并有專人看守。維修保養用潤滑油工具等應放在指定位置，廢油棉紗應集中存放，定期處理，不準亂扔、亂潑。保養檢修攪拌站，需進入水泥倉、攪
