110kv繼電保護整定

1、第一章緒論電力系統在運行中，可能發生各種故障和不正常運行狀態，最常見同時也是最危險的故障時發生各種型式的短路，還可能發生輸電線路的斷線，旋轉電機、變壓器同一相繞組的匝間短路，以及幾種故障組合的復雜故障。在發生短路時可能產生以下的后果：(1) 通過故障點的很大的短路電流和所燃起的電弧，使故障元件損壞；(2) 短路電流通過非故障元件，由于發熱和電動力的作用，引起它們的損壞或縮短它們的壽命；(3) 電力系統中部分地區的電壓大大降低，破壞用戶工作的穩定性或影響工廠產品質量；(4) 破壞電力系統并聯運行的穩定性，引起系統振蕩，甚至使整個系統瓦解。電力系統是由發電機、變壓器、母線等電器設備和輸電線路及負荷

2、所組成的統一系統要求安全可靠地向國民經濟各部門和城鄉用戶提供電力。但是，由于絕緣的老化或風雪雷電，以及設備的缺陷、設計安裝和運行維護的不當?shù)仍颍\(yùn)行中的設備或輸電線路就可能發生故障，也可能出現不正常運行狀態。電力系統中發生故障和出現不正常運行情況時，可能引起系統全部或部分正常運行遭到破壞，電能質量變壞到不能容許的程度，以至造成對用戶的停止供電或少供電，甚至毀壞設備，這種情況就稱為發生了“事故”。由于電力系統是一個整體，電能的生產、傳輸、分配和使用是同時實現的，各設備之間都有電或磁的聯系。所以，當某一設備或線路發生短路故障時，在很短的瞬間就影響到整個電力系統的其它部分，為此要求切除故障設備或輸

3、電線路的時間必須很短，通常切除各長的時間小到十分之幾秒到百分之幾秒。只有借助于裝設在每個電器設備或線路上的自動裝置，即繼電保護，才能實現。因此，繼電保護的基本任務是：(1)當電力系統中發生短路故障時，繼電保護能自動地、迅速地和有選擇性地動作,使斷路器跳閘，將故障元件從電力系統中切除，以系統無故障的部分迅速恢復正常運行，并使故障的設備或線路免于繼續遭受破壞。(2)當電氣設備出現不正常運行情況時，根據不正常運行情況的種類和設備運行維條件，繼電保護裝置則發出信號，以便由值班人員及時處理，或由裝置自動進行調整。由此可見，繼電保護在電力系統中的主要作用是通過預防事故或縮小事故范圍來提高系統運行的可靠性，

4、最大限度地保證向用戶安全供電。因此，繼電保護是電力系統重要的組成部分，是保證電力系統安全可靠運行的不可缺少的技術措施。在現代的電力系統中，如果沒有專門的繼電保護裝置，要想維持系統的正常運行是根本不可能的。第1.2節繼電保護動作的四個基本特性繼電保護裝置為了完成它的任務，必須在技術上滿足選擇性、速動性、靈活性和可靠性四個基本要求。對于作用于斷路器跳閘的繼電保護，應同時滿足這四個基本要求。對于作用于信號以及只反應不正常運行情況的繼電保護裝置，這四個基本要求中有些要求加速動性可以降低。現將四個基本要求分述如下。1.2.1 選擇性所謂繼電保護裝置動作的選擇性就是指當電力系統中的設備或線路發生短路時，其

5、繼電保護僅將故障的設備或線路從電力系統中切除，當故障設備或線路的保護或斷路器拒絕動作時，應由相鄰設備或線路的保護將故障切除?？傊?，要求繼電保護裝置有選擇地動作，是提高電力系統供電可靠性的基本條件，保護裝置無選擇性的動作，又沒有采取措施(如線路的自動重合閘)予以糾正，是不允許的。1.2.2 速動性所謂速動性就是指繼電保護裝置應能盡快地切除故障。對于反應短路故障的繼電保護，要求快速動作的主要理由和必要性在于：(1)快速切除故障可以提高電力系統并列運行的穩定性。因此，快速切除故障是提高系統并列運行穩定性，防止系統事故的一項重要措施。(2)快速切除故障可以減少發電廠廠用電及用戶電壓降低的時間，加速恢復

6、正常運行的過程，保證廠用電及用戶工作的穩定性。因此，快速切除短路故障，所有電動機在故障切除后都可以繼續正常運行，因而保證發電廠和用戶工作的穩定性。通常要求在發電廠母線上的引出線上發生短路故障，機端母線電壓下降到額定電壓60%以下時，必須無時限地切除故障。(3)快速切除故障可以減輕電氣設備和線路的損壞程度。(4)快速切除故障可以防止故障的擴大，提高自動重合閘和備用電源或設備自動投入成功率。從上述理由可知，快速切除鼓掌，對提高電力系統運行的可靠性具有重大的意義。切除故障的時間是指從發生短路故障的時刻起到斷路器跳閘電弧熄滅為止的時間，它等于繼電保護裝置的動作時間與斷路器跳閘時間之和。所以，為了保證快

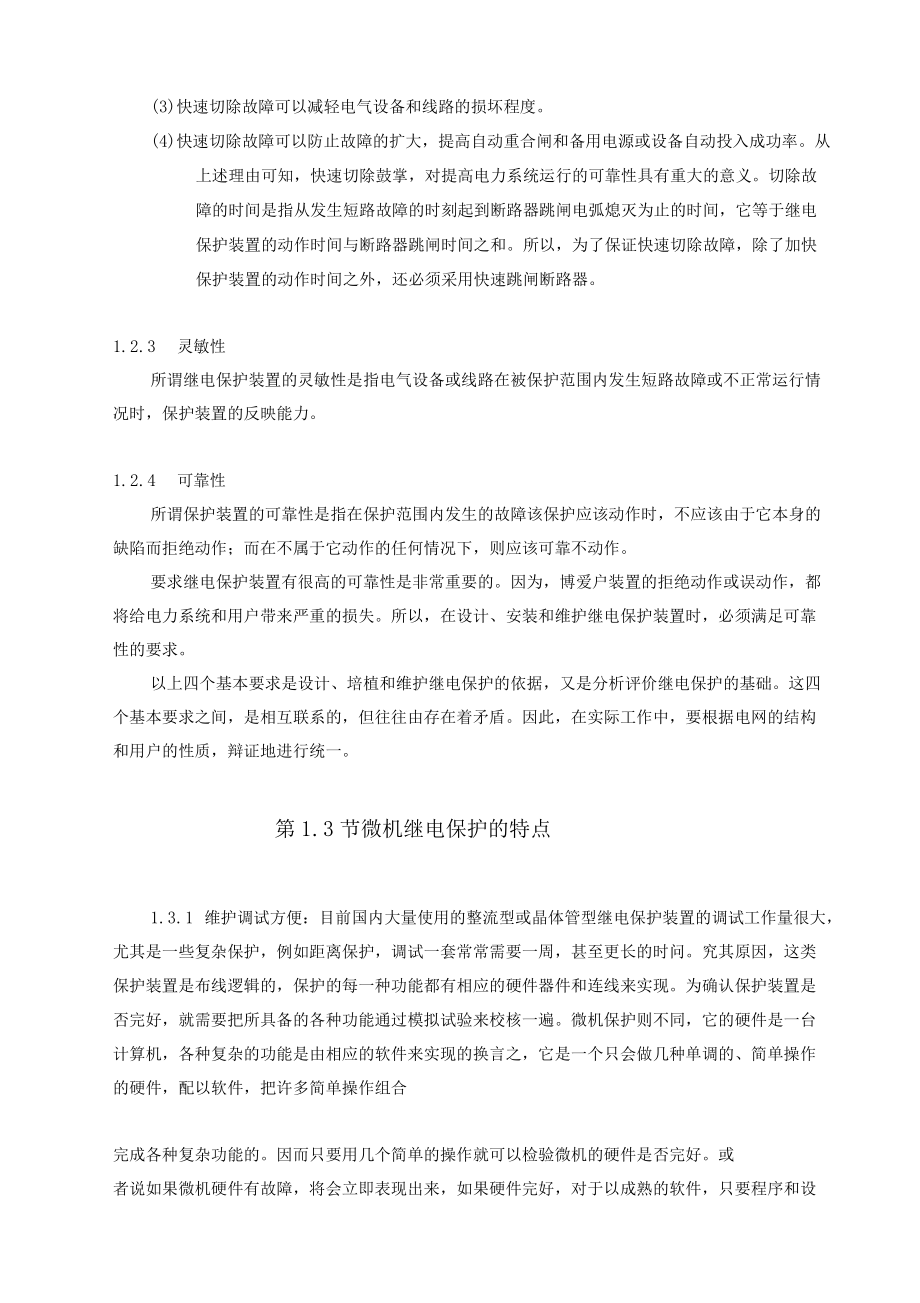

7、速切除故障，除了加快保護裝置的動作時間之外，還必須采用快速跳閘斷路器。1.2.3 靈敏性所謂繼電保護裝置的靈敏性是指電氣設備或線路在被保護范圍內發生短路故障或不正常運行情況時，保護裝置的反映能力。1.2.4 可靠性所謂保護裝置的可靠性是指在保護范圍內發生的故障該保護應該動作時，不應該由于它本身的缺陷而拒絕動作；而在不屬于它動作的任何情況下，則應該可靠不動作。要求繼電保護裝置有很高的可靠性是非常重要的。因?yàn)?，博愛戶裝置的拒絕動作或誤動作，都將給電力系統和用戶帶來嚴重的損失。所以，在設計、安裝和維護繼電保護裝置時，必須滿足可靠性的要求。以上四個基本要求是設計、培植和維護繼電保護的依據，又是分析評價

8、繼電保護的基礎。這四個基本要求之間，是相互聯系的，但往往由存在著矛盾。因此，在實際工作中，要根據電網的結構和用戶的性質，辯證地進行統一。第1.3節微機繼電保護的特點1.3.1 維護調試方便：目前國內大量使用的整流型或晶體管型繼電保護裝置的調試工作量很大，尤其是一些復雜保護，例如距離保護，調試一套常常需要一周，甚至更長的時問。究其原因，這類保護裝置是布線邏輯的，保護的每一種功能都有相應的硬件器件和連線來實現。為確認保護裝置是否完好，就需要把所具備的各種功能通過模擬試驗來校核一遍。微機保護則不同，它的硬件是一臺計算機，各種復雜的功能是由相應的軟件來實現的換言之，它是一個只會做幾種單調的、簡單操作的

9、硬件，配以軟件，把許多簡單操作組合完成各種復雜功能的。因而只要用幾個簡單的操作就可以檢驗微機的硬件是否完好?；蛘哒f如果微機硬件有故障，將會立即表現出來，如果硬件完好，對于以成熟的軟件，只要程序和設計時一樣（這很容易檢查），就必然會達到設計的要求，用不著逐臺作各種模擬試驗來檢驗每一種功能是否正確。實際上如果經檢查，程序和設計時的完全一樣，就相當于布線邏輯的保護裝置的各種功能已被檢查完畢。一般微機保護裝置都具有自檢功能，對硬件各部分和存放在EPROM中的程序不斷進行自動檢測，一旦發現異常會發出警報。通常只要接上電源后沒有警報，就可確認裝置完好。所以對微機保護裝置可以說幾乎不用調試，從而大大減輕了運

10、行維護的工作量。1.3.2 可靠性高：計算機在程序指揮下，有極強的綜合分析和判斷能力，因而它可以實現常規保護很難辦到的自動糾錯，即自動地識別和排除干擾，防止由于干擾而造成的誤動作。另外，它有自診斷能力，能夠自動檢測出本身硬件的異常部分，配合多重化可以有效地防止拒動，因此可靠性很高。1.3.3 易于獲得附加功能：應用微型計算機后，如果配置一個打印機，或者其它顯示設備，可以在系統發生故障后提供多種信息。例如保護各部分的動作順序和動作時間記錄，故障類型和相別及故障前后電壓和電流的波形記錄等。還可以提供故障點的位置。這將有助于運行部門對事故的分析和處理。1.3.4 靈活性大：由于計算機保護的特性主要有

11、軟件決定，因此，只要改變軟件就可以改變保護的特性和功能。從而可靈活地適應電力系統運行方式的變化。1.3.5 保護性能得到很好改善：由于計算機的應用，使很多原有型式的繼電保護中存在的技術問題，可找到新的解決辦法。例如對接地距離的允許過度電阻的能力，距離保護如何區別振蕩和短路等問題都以提出許多新的原理和解決辦法。第二章110KV電網元件參數的計算第2.1節元件參數計算原則2.1.1 參數的意義參數計算需要用到標幺值或有名值，在實際的電力系統中，各元件的電抗表示方法不統一，基值也不一樣。如發電機電抗，廠家給出的是以發電機額定容量Sn和額定電壓Un為基值的標幺電抗Xd（為；而輸電線路電抗，通常是用有名

12、值。在標幺制中，單個物理量均用標幺值來表示，標幺值的定義如下：標幺值=實際有名值（任意單位）/基準值（與有名值同單位）可見，一個物理量的標幺值，就是具有名值與選定的同單位的基準值比值，也就是對基準值的倍數值。顯然，同一個實際值，當所選的基準值不同是，其標幺值也不同。所以當訴說一個物理量的標幺值是，必須同時說明起基準值多大，否則僅有一個標幺值是沒意義的。使用標幺值,首先必須選定基準值.電力系統的各電氣量基準值的選擇，在符合電路基本關系的前提下，原則上可以任意選取。系統各元件參數的計算是進行以后各種計算的基礎，例如各種網絡化簡和短路零序電流的計算等等。2.1.2 標幺值參數計算需要用到標幺值或有名

13、值，因此做下述簡介。在實際的電力系統中，各元件的電抗表示方法不統一，基值也不一樣。如發電機電抗，廠家給出的是以發電機額定容量Sn和額定電壓Un為基值的標幺電抗Xd（%;而輸電線路電抗，通常是用有名值。在標幺制中，單個物理量均用標幺值來表示，標幺值的定義如下：標幺值=實際有名值（任意單位）/基準值（與有名值同單位）顯然，同一個實際值，當所選的基準值不同是，其標幺值也不同。所以當訴說一個物理量的標幺值是，必須同時說明起基準值多大，否則僅有一個標幺值是沒意義的。當選定電壓、電流、阻抗、和功率的基準值分別為Ub、Ib、Zb和Sb時，相應的標幺值U*=U/Ub(2-1)I*=I/Ib(2-2)Z*=Z/

14、Zb(2-3)S*=S/SB(2-4)使用標幺值,首先必須選定基準值,電力系統的各電氣量基準值的選擇，在符合電路基本關系的前提下，原則上可以任意選取。四個物理量的基準值都要分別滿足以上的公式。因此，四個基準值只能任選兩個，其余兩個則由上述關系式?jīng)Q定。至于先選定哪兩個基準值，原則上沒有限制；但習慣上多先選定UbSb。這樣電力系統主要涉及三相短路的IbZb,可得：Ib=Sb/J3Ub(2-5)Zb=Ub/T3Ib=Ub2/Sb(2-6)Ub和Sb原則上選任何值都可以，但應根據計算的內容及計算方便來選擇。通常Ub多選為額定電壓或平均額定電壓。Sb可選系統的或某發電機的總功率；有時也可取一整數，如10

15、0MVA1000MV巡。標幺值的歸算(1)精確的計算法，再標幺值歸算中，不僅將各電壓級參數歸算到基本級，而且還需選取同樣的基準值來計算標幺值。將各電壓級參數的有名值按有名制的精確計算法歸算到基本級，再基本級選取統一的電壓基值和功率基值。各電壓級參數的有名值不歸算到基本值而是再基本級選取電壓基值和功率基值后將電壓基值向各被歸算級歸算，然后救災各電壓級用歸算得到的基準電壓和基準功率計算各元件的標幺值。(2)近似計算：標幺值計算的近似歸算也是用平均額定電壓計算。標幺值的近似計算可以就在各電壓級用選定的功率基準值和各平均額定電壓作為電壓基準來計算標幺值即可。結合本網絡采用近似計算法。選取基準值：Sb=

16、100MVAUbi=6.3KVUbii=115KV發電機的電抗標幺值:(2-7)Xd*=3100s式中：Xd(%)發電機次暫態電抗Sb基準容量100MVASn發電機額定容量MVA計算結果為：Xgi=Xg2=Xg3=0.2193(詳細過程見計算書第1頁)Xt*=山(份100Sn(2-8)式中：Uk(%)變壓器短路電壓百分值發電機參數表(2-1)發電機編號容量(MVA功率因數出口電壓(KMXd電抗電抗(Q)1#500.8560.1290.2193292#1500.85610.1290.21932913#500.8560.1290.219329Sb基準容量100MVASn變壓器額定容量MVA計算結果

17、為：Xbi=Xb2=0.2625Xb3=0.175Xb4=XB5=XB6=XB7=XB8=0.525(詳細過程見計算書第1頁)變壓器參數表(2-2)變壓器編號容量(MVAUk%電抗電抗(Q)1#2#4010.50.262534.7163#6010.50.17523.1444#-8#2010.50.52569.431線路阻抗標幺值的計算：正、負序阻抗Xi*=X2*=Xi-L-(2-9)UbSb零序阻抗Xo=XoL2(2-10)Ub式中：Xi每公里線路正序阻抗值Q/KMX0每公里線路零序阻抗值Q/KM線路長度KMSB基準容量100MVA基準電壓115KVZabo=0.1543+j0.366Zbco

18、=0.2314+j0.549Zado=0.1928+j0.4575Zdco=0.1928+j0.4575計算結果為：Zab=0.0514+j0.121Zbc=0.0771+j0.1815Zad=0.0643+j0.1512Zdc=0.0643+j0.1512（詳細過程見計算書第1、2頁）線路參數表(2-3)線路名稱型號長度（kmD正序阻抗正序阻抗(Q)零序阻抗零序阻抗(Q)LabLGJ-185400.0514+j0.1216.8+j160.1543+j0.36620.4+j48.4LbcLGJ-185600.0771+j0.181510.2+j240.2314+j0.54930.6+j72.6

19、LadLGJ-1855010.0643+j0.15128.5+j200.1928+j0.457525.5+j60.5LdcLGJ-185500.0643+j0.15128.5+j200.1928+j0.457525.5+j60.5第三章CTPT變比的選擇及變壓器中性點接地的選擇第3.1節輸電線路CTPT的選擇3.1.1電流互感器(1)電流互感器的作用：電流互感器將高壓回路中的電流變換為低壓回路中的小電流，并將高壓回路與低壓回路隔離，使他們之間不存在電的直接關系。額定的情況下，電流互感器的二次側電流取為5A,這樣可使繼電保護裝置和其它二次回路的設計制造標準化。繼電保護裝置和其它二次回路設備工作于

20、低電壓和小電流，不僅使造價降低，維護方便，而且也保證了運行人員的安全。電流互感器二次回路必須有一點接地，否則當一，二次擊穿時，造成威脅人身和設備的安全。(2)電流互感器的選擇和配置型號：電流互感器的型號應根據作用環境條件與產品情況選擇。一次電壓：Ug=UnUg-電流互感器安裝處一次回路工作電壓Un-電流互感器的額定電壓一次回路電流：I1n>IgmaxIgmax電流互感器安裝處一次回路最大電流I1n電流互感器一次側額定電流。準確等級：用于保護裝置為0.5級，用于儀表可適當提高。二次負荷：S2<SnS2-電流互感器二次負荷Sn-電流互感器額定負荷力線路上CT的選擇：CT選擇原則：采用最

21、大極限電流選擇110KV系統Lab:lLmax=230A選擇CT的型號為LCWD-110變比300/5Lbc:lLmax=150A選擇CT的型號為LCWD-110變比150/5Lad:lLmax=230A選擇CT的型號為LCWD-110變比300/5Ldc:|Lmax=140A選擇CT的型號為LCWD-110變比150/53.1.2電壓互感器(1)電壓互感器的作用電壓互感器的作用是將一次側高電壓成比例的變換為較低的電壓，實現了二次系統與一次系統的隔離，保證了工作人員的安全。電壓互感器二次側電壓通常為100V,這樣可以做到測量儀表及繼電器的小型化和標準化。(2)電壓互感器的配置原則：型式：電壓互

22、感器的型式應根據使用條件選擇，在需要檢查與監視一次回路單相接地時，應選用三相五柱式電壓互感器或具有三繞組的單相互感器組。一次電壓的波動范圍：1.1Un>U1>0.9Un二次電壓：100V準確等級：電壓互感器應在哪一準確度等級下工作，需根據接入的測量儀表.繼電器與自動裝置及設備對準確等級的要求來確定。二次負荷：S2<Sn(3)輸電線路上PT變比的選擇110KV側PT選擇型號JCC-110變比/73:100/73:100第3.2節變壓器中性點的選擇原則3.2.1 變壓器中性點的選擇原則(1)電力系統的中性點是指：三相電力系統中星形連接的變壓器或發電機中性點。目前我國的電力系統采用

23、中性點運行方式主要有三種，中性點不接地，經過消弧線圈和直接接地，前兩種稱不接地電流系統；后一種又稱為大接地電流系統。(2)如何選擇發電機或變壓器中性點的運行方式，是一種比較復雜的綜合性的技術經濟問題，不論采用哪一種運行方式，都涉及到供電可靠性，過電壓絕緣配合，繼電保護和自動裝置的正確動作，系統的布置，電訊及無線電干擾，接地故障時對生命的危險以及系統穩定等一系列問題。(3)本課題所設計網絡是110KV電力網中性點的接地方式，決定了變壓器中性點的接地方式。主變壓器的110KV-220KV側采用中性點直接接地方式：凡是中低壓有電源的升壓站和降壓站至少有一臺變壓器直接接地終端變電所的變壓器中性點一般接

24、地。變壓器中性點接地點的數量應使用電網短路點的綜合零序電抗。(4)所有普通變壓器的中性點都應經隔離開關接地，以便于運行調度靈活，選擇接地點，當變壓器中性點可能斷開運行時，若該變壓器中性點絕緣不按線電壓設計，應在中性點裝設避雷器的保護(5)選擇接地點時應保證任何故障形式都不應使電網解列成為中性點不接地系統，雙母線界限有兩臺及以上變壓器時，可考慮兩臺主變壓器中性點接地根據上述原則本次設計的變壓器中性點的接地方式為B1B4,B6,B8的中性點接地，B5,B7的中性點不接地第四章系統運行方式的選擇第4.1節系統運行方式的意義4.1.1 最大運行方式計算短路電流時運行方式的確非常重要，因?yàn)樗P(guān)系到所選的

25、保護是否經濟合理，簡單可靠，以及是否能滿足靈敏度要求等一系列問題保護的運行方式是以通過保護裝置的短路電流大小來區分的。根據系統最大負荷的需要，電力系統中的發點設備都投入運行或大部分投入運行，以及選定的接地中性點全部接地的系統運行方式稱為最大運行方式。它是指供電系統中的發電機，變壓器，并聯線路全投入的運行方式。系統在最大運行方式工作的時候，等值阻抗最小，短路電流最大，發電機容量最大。4.1.2 最小運行方式根據系統最小負荷投入與之相適應的發電設備且系統中性點只有少部分接地的運行方式稱為最小運行方式，對繼電保護來說是短路時通過保護的短路電流最小的運行方式。對通常都是根據最大運行方式來確定保護的整定

26、值，以保證選擇性，在其它運行方式下也一定能保證選擇性，靈敏度的校驗應根據最小運行方式來運行。因?yàn)橹灰谧钚∵\(yùn)行方式下靈敏度一定能滿足要求。它是指供電系統中的發電機，變壓器，并聯線路部分投入的運行方式。系統在最小運行方式工作的時候，應該滿足等值阻抗最大，短路電流最小，發電機容量最小的條件。第4.2節運行方式的選擇與計算繼電保護整定計算用的運行方式，是在電力系統確定好的運行方式的基礎上，在不影響繼電保護的效果的前提下，為提高繼電保護對運行方式變化的適應能力而進一步選擇的，特別是有些問題主要是由繼電保護方面考慮決定的。整定計算用的運行方式選擇合理與否，不僅影響繼電保護的保護效果，也會影響繼電保護配置

27、和選型的正確性。確定運行方式變化的限度就是確定最大和最小運行方式，它應以滿足常見運行方式為基礎，在不影響保護效果的前提下，適應加大變化范圍，具一般原則如下：(1)必須考慮檢修與故障兩種狀態的重迭出現，但不考慮多種重迭。(2)不考慮極少見的特殊方式，因?yàn)槌霈F(xiàn)特殊方式的幾率較小，不能因此惡化了絕大部分時間的保護效果，必要時，可采取臨時措施加以解決。4.2.1 發電機、變壓器運行變化限度的選擇原則(1) 一個發電廠有兩臺機組時，一般考慮全停方式，即有一臺機組在檢修中，另一臺機組又出現故障，當有三臺以上機組時，則應選擇其中兩臺容量較大的機同時停用的方式，對水力發電廠機組，還應結合水庫運行特性選擇，如調

28、峰，蓄能，用水細節發電等。(2) 一個大站的母線上無論接有幾臺變壓器，一般應考慮其中容量最大的一臺停用，因變壓器運行可靠性較高，檢修和故障重迭出現的幾率較小，但對于變壓器組來說，則應服從于發電機的投停變化。4.2.2 線路運行變化限度的選擇(1) 一個廠站母線上接有多條線路，一般應考慮一條線路檢修另一條線路又遇故障的方式。(2)雙回線一般不考慮同時停用。相隔一個廠站的線路，必要時可考慮與上述(1)的條件重迭(3)相隔一個廠，站的線路，必要時可考慮與上述(1)的條件重迭。4.2.3流過保護的最大、最小短路電流計算方式的選擇(1)相間保護對單側電源輻射網絡，流過保護的最大短路電流出現在最大運行方式

29、下，即選擇所有機組，變壓器線路全部投入運行的方式，而最小短路電流則出現在最小方式下。對于雙側電源網絡，一般(取X1=X2)與對側電源的運行變化無關，可按單側電源的方法選擇。對與環網中的線路，流過保護的最大電流應選開環運行方式，開環點應選在所整定線路的相鄰下一級線路上，而對于最小短路電流則應選閉環運行方式，同時，再合理地停用該保護背后的機組，變壓器及線路。(2)零序電流保護對于單側電源的輻射網絡，流過保護的最大零序電流，其選擇方法可參照(1)中所述，只是要注意變壓器接地點的變化。對于雙側電源的網絡及環狀網絡，同樣地參照（1）中所述，其重點也是考慮接地點的變化。斷路器運行方式的確定結果表（4-1）

30、斷路器編號運行方式系統運行情況1QF最大開機容量為3*50MW線路AD斷開最小3#發電機停運，閉環運行2QF最大開機容量為3*50MW閉環運行最/、3#發電機停運，閉環運行3QF最大開機容量為3*50MW線路AD斷開最小3#發電機停運，閉環運行4QF最大開機容量為3*50MW線路AB斷開最/、3#發電機停運，閉環運行5QF最大開機容量為3*50MW線路AD斷開最/、3#發電機停運，閉環運行6QF最大開機容量為3*50MW線路AB斷開最小3#發電機停運，閉環運行7QF最大開機容量為3*50MW閉環運行最小3#發電機停運，閉環運行8QF最大開機容量為3*50MW線路AB斷開最/、3#發電機停運，閉

31、環運行第五章短路計算的目的及基本假設第5,1節短路的概述短路是電力系統最常見的故障。所謂短路，是指一切不正常的相與相或中性點接地系統中相與地之間的短路。5.1.1 發生短路可造成如下后果(1) 設備絕緣損壞正常運行時電力系統各部分絕緣是足以承受所帶電壓的，且具有一定的裕度。但電氣設備在制造時可能存在某些缺陷；在運輸，保管和安裝的過程中，絕緣可能受到機械損傷；長期低電壓過電流運行的設備絕緣會迅速老化等原因，使電氣設備的絕緣受到削弱或損壞，造成帶電部分的相與相或相與地形成短路。(2) 惡劣的自然條件大氣過電壓(雷擊)引起閃絡，大風和復冰引起倒桿和斷線等造成短路。(3) 工作人員誤操作如設備檢修未拆

32、除地線就加電壓，運行人員帶負荷拉刀閘等。短路故障分為三相短路，兩相短路，兩相接地短路和單相接地短路四種。三相短路時三相系統仍然保持對稱，故稱為對稱短路，其余三種類型的短路發生時，三相系統不再對稱，故稱不對稱短路。5.1.2 短路的后果短路故障對電力系統的正常運行會帶來嚴重后果，主要表現在如下幾方面。(1) 短路故障使短路點附近的某些支路中流過巨大的短路電流(大容量系統中可達數萬或數十萬安培)，產生的電動力效應可能使電氣設備變形或損壞。(2) 巨大短路電流的熱效應可能燒壞設備。(3) 短路時短路點的電壓比正常運行時低，如果是三相短路，則短路點的電壓為零c這必然導致整個電網電壓大幅度的下降，可能使

33、部分用戶的供電受到破壞，接在網絡中的用電設備不能正常工作。如在用電設備中占有很大比重的異步電動機，其電磁轉矩與電壓的平方成正比，當電壓下降幅度較大時，電動機將停止轉動，在離短路點較遠的電動機，因電壓下降幅度較小而能繼續運轉，但它的轉速將降低，導致產生廢，次產品。止匕外，由于電壓下降，轉速降低，而電動機拖動的機械負載又未變化，電動機繞組將流過較大的電流，如果短路持續時間較長，電動機必然過熱，使絕緣迅速老化，縮短電動機的壽命。(4) 影響電力系統運行的穩定性在由多個發電機組成的電力系統中發生短路時，由于電壓大幅度下降，發電機輸出的電磁功率急劇減少，如果由原動機供給的機械功率來不及調整，發電機就會加

34、速而失去同步，使系統瓦解而造成大面積停電，這是短路造成的最嚴重，最危險的后果。(5) 對通信干擾第5,2節短路計算的意義5.2.1 短路計算的目的短路故障對電力系統正常運行的影響很大，所造成的后果也十分嚴重，因此在系統的設計，設備選擇以及系統運行中，都應著眼于防止短路故障的發生，以及在短路故障發生后要盡量限制所影響的范圍。短路的問題一直是電力技術的基本問題之一，無論從設計，制造，安裝，運行和維護檢修等各方面來說，都必須了解短路電流的產生和變化規律，掌握分析計算短路電流的方法。針對本次設計，短路電流計算的主要目的是：繼電保護的配置和整定。系統中應配置哪些繼電保護以及保護裝置的參數整定，都必須對電

35、力系統各種短路故障進行計算和分析，而且不僅要計算短路點的短路電流，還要計算短路電流在網絡各支路中的分，并要作多種運行方式的短路計算。電力工程中，計算短路電流的目的還很多，不可能一一列舉，如確定中性點的接地方式，驗算接地裝置的接觸電壓和跨步電壓，計算軟導線的短路搖擺，計算輸電線路分裂導線間隔棒所承受的向心壓力等都需要計算短路電流。綜上所述，對電力系統短路故障進行計算和分析是十分重要的。無論是電力系統的設計，或是運行和管理，各環節都免不了對短路故障的分析和計算。但是，實際的電力系統是十分復雜的，突然短路的暫態過程更加復雜，要精確計算任意時刻的短路電流非常困難。然而實際工程中并不需要十分精確的計算結

36、果，但卻要求計算方法簡捷，適用,其計算結果只要能滿足工程允許誤差即可。因此，工程中適用的短路計算，是采用在一定假設條件下的近似計算法，這種近似計算法在電力工程中稱為短路電流實用計算5.2.2 計算短路電流的基本程序短路電流計算是電力系統基本計算之一，一般采用標幺制進行計算。對于已知電力系統結構和參數的網絡，短路電流計算的主要步驟如下：制定等值網絡并計算各元件在統一基準值下的標幺值。 網絡簡化。對復雜網絡消去電源點與短路點以外的中間節點。 一個等值電勢和一個等值電抗的串聯電路。多個有源支路并聯的多支星形電路。 考慮接在短路點附近的大型電動機對短路電流的影響。 計算指定時刻短路點發生某種短路時的短

37、路電流（含沖擊電流和短路全電流有效值）。 計算網絡各支路的短路電流和各母線的電壓。一般情況下三相短路是最嚴重的短路（某些情況下單相接地短路或兩相接地短路電流可能大于三相短路電流）。因此，絕大多數情況是用三相短路電流來選擇或校驗電氣設備。另外，三相短路是對稱短路，它的分析和計算方法是不對稱短路分析和計算的基礎。短路計算結果為（詳細過程見計算書第412頁）短路計算表（5-1）短路點短路電流短路電流（A）B閉環運行1.127565.754線蟲&AD斷開0.9825493.215線蟲&AB斷開0.3344167.869C閉環運行0.8464424.893線蟲&AD斷開0.499

38、4250.699線蟲&AB斷開0.4995250.749D閉環運行1.0325513.797線蟲&AD斷開0.3539177.6581線蟲&AB斷開0.8465424.943第六章相間距離保護整定計算第6,1節概述6.1.1 距離保護的基本概念由于電力系統的迅速發展，出現了一些新的情況，系統的運行方式變化增大，長距離負荷線路增多，網絡結構復雜化，在這些情況下，相間的電流、電壓保護的靈敏度、快速性、選擇性往往不能滿足要求。電流、電壓保護是依據保護安裝處測量電流、電壓的大小及相應的動作時間來判斷故障是否發生以及是否屬于內部故障，因不受系統的運行方式及電網的接線影響大可以聯想

39、到，對一個被保護元件，在其一端裝設的保護，如能測量出故障點至保護安裝處的距離并于保護范圍對應的距離比較，即少判斷出故障點位置從而決定其行為。這種方式顯然不受運行方式和接線的影響，這樣構成的保護就是距離保護。顯然，它是適應新的情況的保護。6.1.2 距離保護裝置的主要元件一一阻抗繼電器阻抗繼電器是距離保護裝置的主要元件，它是反映從故障點至保護安裝之間阻抗值大小的的測量元件，通常稱為阻抗繼電器。阻抗繼電器的種類很多，但根據其基本性質可分為兩大類，即第I類阻抗繼電器和第II類阻抗繼電器。第I類阻抗繼電器的主要特點是，它的動作特性可直接表示在阻抗（或?qū)Ъ{）復數平面上，因而可利用它在復數平面上的特性曲線

40、，對繼電器在各種故障方式及系統運行方式下的行為進行分析。這些特性曲線，都可以表示為通入繼電器的電壓與電流的某種函數。根據各種不同的構成方式，可以得到圓、直線、橢圓、平行四邊形等各種軌跡曲線；也可以構成帶有方向性的圓特性及帶有偏移的圓特性曲線。對于第II類阻抗繼電器，根據它的動作原理，其動作特性不能表示成為復數平面上的單一變量Z的某個函數曲線，因而只能根據繼電器的原始動作方程式，以及具體的系統運行方式和故障類型，對繼電器的動作行為進行分析，所以其特性分析較為復雜。6.1.3 距離保護的基本特性和特點(1) 距離保護的基本構成距離保護是以反映從故障點到保護安裝處之間阻抗大小(距離大小)的阻抗繼電器

41、為主要元件(測量元件)，動作時間具有階梯性的相間保護裝置。當故障點至保護安裝處之間的實際阻抗大雨預定值時，表示故障點在保護范圍之外，保護不動作當上述阻抗小于預定值時，表示故障點在保護范圍之內，保護動作。當再配以方向元件(方向特性)及時間元件，即組成了具有階梯特性的距離保護裝置。(2) 距離保護的應用距離保護可以應用在任何結構復雜、運行方式多變的電力系統中，能有選擇性的、較快的切除相間故障。當線路發生單相接地故障時，距離保護在有些情況下也能動作；當發生兩相短路接地故障時，它可與零序電流保護同時動作，切除故障。因此，在電網結構復雜，運行方式多變，采用一般的電流、電壓保護不能滿足運行要求時，則應考慮

42、采用距離保護裝置。(3)距離保護各段動作特性距離保護一般裝設三段，必要時也可采用四段。其中第I段可以保護全線路的80%85%其動作時間一般不大于0.030.1s(保護裝置的固有動作時間)，前者為晶體管保護的動作時間，后者為機電型保護的動作時間。第II段按階梯性與相鄰保護相配合，動作時間一般為0.51.5s,通常能夠靈敏而較快速地切除全線路范圍內的故障。由I、II段構成線路的主要保護。第III(IV)段，其動作時間一般在2s以上，作為后備保護段。(4) 距離保護裝置特點 由于距離保護主要反映阻抗值，一般說其靈敏度較高，受電力系統運行方式變化的影響較小，運行中躲開負荷電流的能力強。在本線路故障時，

43、裝置第I段的性能基本上不受電力系統運行方式變化的影響(只要流過裝置的故障電流不小于阻抗元件所允許的精確工作電流)。當故障點在相鄰線路上時，由于可能有助增作用，對于地II、III段，保護的實際動作區可能隨運行方式的變化而有所變化，但一般情況下，均能滿足系統運行的要求。 由于保護性能受電力系統運行方式的影響較小，因而裝置運行靈活、動作可靠、性能穩定。特別是在保護定值整定計算和各級保護段相互配合上較為簡單靈活，是保護電力系統相間故障的主要階段式保護裝置。第6,2節相間距離保護裝置各保護段定值配合的原則和助增系數計算原則6.2.1 距離保護定值配合的基本原則距離保護定值配合的基本原則如下：(1) 距離

44、保護裝置具有階梯式特性時，起相鄰上、下級保護段之間應該逐級配合，即兩配合段之間應在動作時間及保護范圍上互相配合。距離保護也應與上、下相鄰的其他保護裝置在動作時間及保護范圍上相配合。例如：當相鄰為發電機變壓器組時，應與其過電流保護相配合；當相鄰為變壓器或線路時，若裝設電流、電流保護，則應與電流、電壓保護之動作時間及保護范圍相配合。(2) 在某些特殊情況下，為了提高保護某段的靈敏度，或?yàn)榱思铀倌扯伪Ｗo(hù)切除故障的時間，采用所謂“非選擇性動作，再由重合閘加以糾正”的措施。例如：當某一較長線路的中間接有分支變壓器時，線路距離保護裝置第I段可允許按伸入至分支變壓器內部整定，即可仍按所保護線路總阻抗的80%

45、85階算，但應躲開分支變壓器低壓母線故障；當變壓器內部發生故障時，線路距離保護第I段可能與變壓器差動保護同時動作(因變壓器差動保護設有出口跳閘自保護回路)，而由線路自動重合閘加以糾正，使供電線路恢復正常供電。(3) 采用重合閘后加速方式，達到保護配合的目的。采用重合閘后加速方式，除了加速故障切除，以減小對電力設備的破壞程度外，還可借以保證保護動作的選擇性。這可在下述情況下實現：當線路發生永久性故障時，故障線路由距離保護斷開，線路重合閘動作，進行重合。此時，線路上、下相鄰各距離保護的I、II段可能均由其振蕩閉鎖裝置所閉鎖，而未經振蕩閉鎖裝置閉鎖的第III段，在有些情況下往往在時限上不能互相配合(

46、因有時距離保護III段與相鄰保護的第II段配合)，故重合閘后將會造成越級動作。其解決辦法是采用重合閘后加速距離保護III段，一般只要重合閘后加速距離保護III段在1.52s,即可躲開系統振蕩周期，故只要線路距離保護III段的動作時間大于22.5s,即可滿足在重合閘后仍能互相配合的要求。6.2.2 距離保護定值計算中所用助增系數(或分支系數)的選擇及計算(1) 對于輻射狀結構電網的線路保護配合時這種系統，其助增系數與故障點之位置無關。計算時故障點可取在線路的末端，主電源側采取大運行方式，分支電源采用小運行方式。(2) 環形電力網中線路保護間助增系數的計算這種電力網中的助增系數隨故障點位置的不同而

47、變化。在計算時，應采用開環運行的方式，以求出最小助增系數應該指出，上述原則無論對于輻射狀電網內，還是環形電網內的雙回線與單回線問的助增系數的計算都是適用的。第6,3節距離保護裝置阻抗繼電器的接線方式和整定阻抗6.3.1 阻抗繼電器的接線方式阻抗繼電器的電流及電壓回路的介入，有各種不同的接線方式，譬如：有接入相電壓和相電流的；有接入相間電壓和相電流之差的；有接入相間電壓和相電流的等等。對于不同的接線方式，在各種類型的短路故障情況下，繼電器端子上所測得的阻抗值是不同的。6.3.2 阻抗繼電器的整定阻抗在進行距離保護裝置的定值計算時，首先按照計算原則及要求，算出各保護段的一次整定阻抗值。計算的結果用

48、線路的一次正序阻抗表示。這樣就可給出距離保護定值配置圖，并根據實際情況和習慣可以按以下幾種不同方式給出調試用定值。第一種方式：根據所計算出的距離保護各段的一次定值，直接給出距離保護各段的“整定阻抗"Zdz0該定值為當線路三相短路時，從保護區末端至保護安裝處每相線路正序阻抗的一次歐姆值。至于考慮由該一次“整定阻抗”換算至電流互感器及電壓互感器二次側的“整定阻抗”以及繼電器接線系數等因素影響時的計算工作，均由實驗部門根據實際情況確定。這種方式給出保護定值的優點是，概念清楚、不易發生差錯；其缺點是，要求調試者熟悉一、二次定值的換算關系，給調試單位增加了一些工作量。第二種方式：根據電流互感器

49、及電壓互感器的變化，結合繼電器的接線系數，按下式算出在三相短路故障方式下，阻抗繼電器的二次“整定阻抗”值，并依次給出各保護段的整定值，Zdz.j=Zdz*nih/nyh*Kjx（6-1）式中Zdz.j阻抗繼電器的二次整定阻抗（Q/相）；Zdz距離保護的一次整定阻抗（Q/相）；nih、nyh分別為電壓互感器及電流互感器的變比；Kx三相短路時，阻抗繼電器的接線系數，對于0度接線方式,當三相短路時，Kx=1；對30度接線，則0Kjx=3e30。第三種方式：按照已選的電流互感器及電壓互感器變比，給出從保護至保護安裝處之間線路正序相阻抗的二次值(即換算至電流互感器及電壓互感器二次側的正序相阻抗)，可按下

50、式計算為Zdz.j=Zdz*nih/nyh(6-2)式中Zdz.j距離保護的二次整定阻抗(Q/相)；Zdz距離保護的一次整定阻抗(Q/相)；nih、nyh分別為電流互感器，電壓互感器的變化。上式中的整定阻抗為從保護范圍末端至保護安裝處之間的一個假想的二次正序相阻抗，它不考慮繼電器的接線系數(即繼電器的接線方式)，在其整定值的通知單中應加以說明。根據通知單中的“整定值”，調試單位在調試時應結合繼電器的具體接線方式及實驗方法進行。第6.4節距離保護整定計算原則6.4.1 距離I段的整定(1)對于輸電線路，應躲過本線路的末端相間故障其整定值：Zset=krelZL(6-3)式中：Kei一可靠系數。取

51、0.85；乙一被保護線路的阻抗。(2)對線路變壓器組，按保護范圍不伸出變壓器整定其整定值：一'.一I,'一/一，、Zset=krelZLkrelZB(6-4)式中：krel一可靠系數，取0.7；乙一被保護線路的阻抗;KIsen1=85%KIsen2=85%KIsen3=85%KIsen4=85%Zb一線路變壓器組中變壓器的阻抗。計算結果為：ZsetiI=0.0437+j0.1029tIopi=0SZset2I=0.0437+j0.1029tIop2=0SZset3I=0.0655+j0.1543tIop3=0SZset4I=0.0655+j0.1543tIop4=0S(詳細過程

52、見計算書第13頁)6.4.2 距離保護H段的整定計算與相鄰下一級線路距離保護I段配合其整定值:Z4et=le|ZL+%小1。/（6-5）式中：Ki可靠系數，取0.85;Kbmin一最小分支系數Z'set/-相鄰下一級線路距離保護第I段的整定值。（2）躲開線路末端變壓器低壓側故障，即72Zset_2=KeiZL-kreikbminZB(6-6)式中：krei一可靠系數，取0.85;Kfz上in變壓器低壓側D母線故障時，實際可能的最小分支系數ZB變壓器的阻抗。靈敏度的檢驗:ksen=ZSetN/Z|(6-7)距離R段保護的動作時限t=0.5S計算結果為：Zseti"=0.0994

53、+j0.234t"opi=0.5SZset2H=0.0771+j0.1815t"op2=0.5SZset3H=0.112+j0.2635t"op3=0.5SZset4H=0.1027+j0.2417t"op4=0.5S(詳細過程見計算書第1314頁)6.4.3距離保護田段的整定計算其整定值Ksen仔1.9K，en2=1.5K,en3=1.45K，en4=1.33Zrel式中%n負荷的阻抗角，取37°；電一線路正序阻抗角，取750;計算結果為：Zset1IH=176.747(Q)Zset3III=271.011(Q)Zset4III=271.01

54、1(Q)tIIIop1=1.0SKsen1（近）=10.2Ksen1(遠)=4.1tIIIop3=1.5SK"sen1(近)=10.4Ksen1(遠)=5.7tIIIop4=1.0SKsen1(近)=10.4Ksen1（遠）=6.2（詳細過程見計算書第1415頁）距離保護整定計算表（4-1）I段II段III段定值時限整定值靈敏度時限整定值近后備遠后備時限1QF14.7860S33.6181.90.5S176.74710.24.11.0S2QF14.7860S26.081.50.5S3QF22.1650S37.8631.450.5S271.01110.45.71.5S4QF22.165
