單片機原理與應用電子時鐘設計

1、湖南工程學院課 程 設 計課程名稱 單片機原理與應用 課題名稱 電子時鐘設計 專 業 電子科學與技術 班 級 學 號 姓 名 指導教師_ 2011年7月 4日湖南工程學院課 程 設 計 任 務 書課程名稱 單片機原理與應用 課題名稱 電子時鐘設計 專業班級 電科0802 學生姓名 學 號 08 指導老師 審 批 任務書下達日期 2011年 6月 27 日任務完成日期 2011年 7月 24 日設計內容與設計要求設計內容：本課題以單片機為核心，利用其定時器和6位數碼管，設計一個電子時鐘。要求有以下功能：開機時，顯示00:00:00的時間開始計時；要求有秒，分，時的調節。具有復位功能。設計要求：1

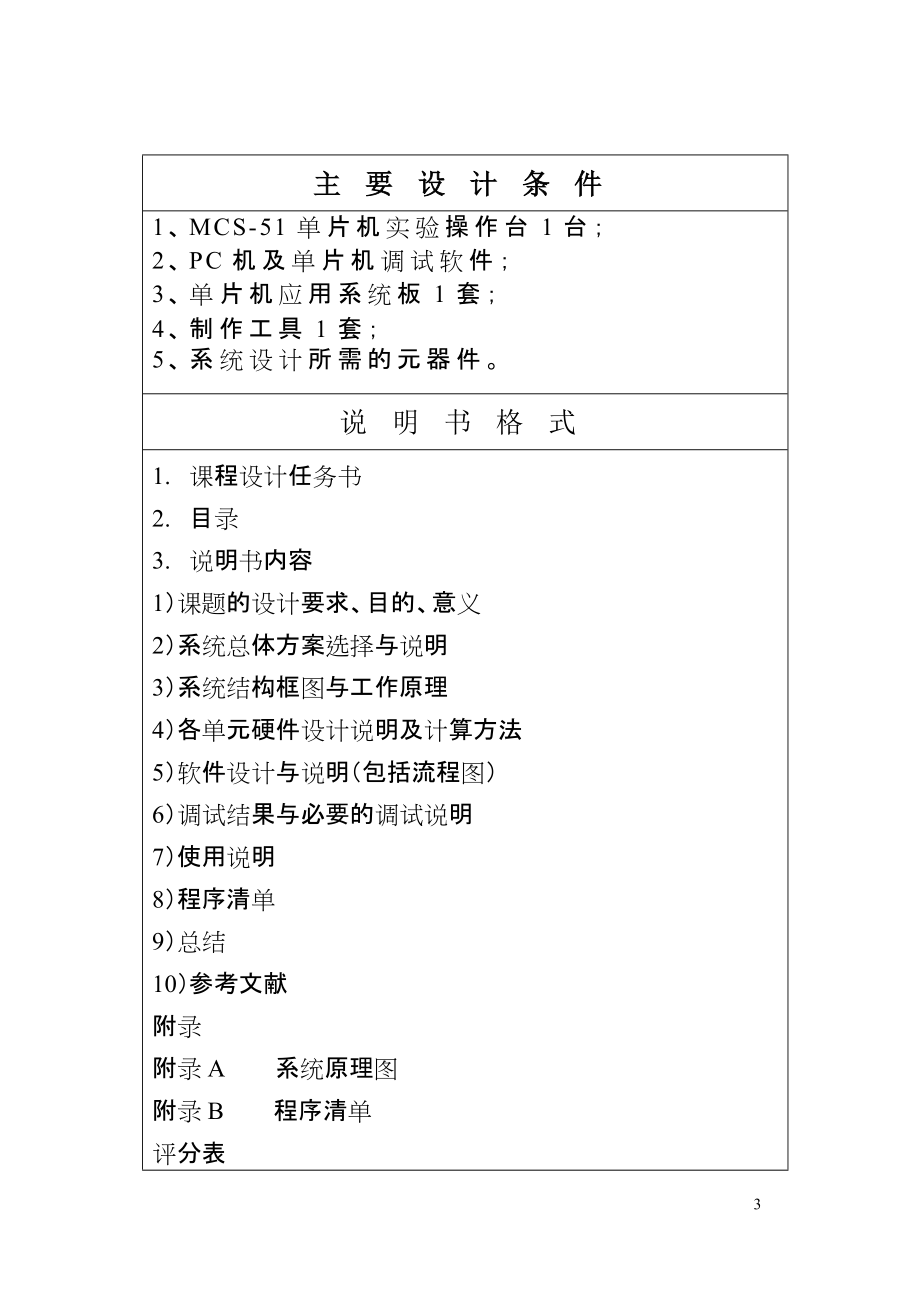

2、）確定系統設計方案； 2）進行系統的硬件設計；3）完成必要的參數計算與元器件選擇；4）完成應用程序設計；5）進行單元電路及應用程序的調試；6）寫出使用說明書主 要 設 計 條 件1、mcs-51單片機實驗操作臺1臺；2、pc機及單片機調試軟件；3、單片機應用系統板1套；4、制作工具1套；5、系統設計所需的元器件。 說 明 書 格 式1. 課程設計任務書2. 目錄3. 說明書內容1）課題的設計要求、目的、意義2）系統總體方案選擇與說明3）系統結構框圖與工作原理4）各單元硬件設計說明及計算方法5）軟件設計與說明（包括流程圖）6）調試結果與必要的調試說明7）使用說明8）程序清單9）總結10）參考文獻

3、附錄附錄a 系統原理圖附錄b 程序清單評分表進 度 安 排設計時間為兩周第一周星期一、上午：布置課題任務，講課及課題介紹 下午：借閱有關資料，總體方案討論星期二、確定總體設計方案星期三、硬件模塊方案設計星期四、軟件模塊方案設計星期五、各硬件模塊設計第二周星期一、各硬件模塊設計星期二、各軟件模塊設計星期三、各軟件模塊設計星期四、寫說明書星期五、上午：寫說明書，整理資料下午：交設計資料，答辯參 考 文 獻1王迎旭.單片機原理與應用.機械工業出版社.2005.82李全利、遲榮強.單片機原理及接口技術.高等教育社.2004.13孫和平、楊寧、白晶.單片微機原理與接口技術m.冶金工業出版社 2003 目

4、錄封面1課程設計任務書1目錄5第1章 課題要求，目的及原理框圖61.1 課題要求61.2 課題原理61.3 原理框圖6第2章 硬軟件件設計說明72.1 硬件說明72.2 軟件說明72.3 流程圖8第3章 使用說明8第4章 程序清單9第5章 總結 14第6章 參考文獻 14第1章 課題要求，目的及原理框圖1.1,課題要求本課題以單片機為核心，利用其定時器和6位數碼管，設計一個電子時鐘。要求有以下功能：開機時，顯示00:00:00的時間開始計時；要求有秒，分，時的調節。具有復位功能。1.2,課題原理根據單片機的中斷計數功能設計電子時鐘，在單片機板上，采用動態掃描方式，用數碼管顯示出來1.3,原理框

5、圖鬧鐘定時 暫停電子時鐘清零圖1，原理框圖第2章 軟硬件說明2.1 硬件說明本系統硬件包括三個單穩態開關（用于數字鐘對時），三個自鎖開關（電源開關、鬧鐘定時與正常時間顯示切換、鬧鐘開關）、pcb集成電路板一個、12mhz晶振一個，89c51單片機一個、蜂鳴器一個（鬧鐘報警）、電源接口兩個個（電路供電）、四位一體八段數碼管兩個（顯示時間）、1k排阻一個、發光二極管兩個（電源指示燈、鬧鐘指示）。2.2 軟件說明程序用tab數組來定義共陰數碼管的顯示狀態；用定時器1來實現電子鐘的走時；用外部鍵盤掃描來實現電子鐘的校準，查詢方式如下：定義電子鐘的初始值為00:00:00。2.3 流程圖開始初始化t1設

6、置為16位計數器模式允許t1及外部中斷顯示程序外部按鍵中斷功能程序圖2，程序流程圖第3章 使用說明本時鐘為二十四小時制帶有鬧鐘功能的電子表，可以校對時間和定鬧鐘，并可以開啟和關閉鬧鐘。各組件主要功能如下：數碼管：主要是用來顯示時鐘正常時間和鬧鐘定時時間。按鍵：s1:復位開關 s2：時間時位加一 s3：時間分位加一 s4：鬧鐘開關 s5：鬧鐘定時與正常時間顯示切換蜂鳴器（ls1）：鬧鈴報警數碼管：d1：鬧鐘開關指示 d2：電源指示第4章 程序清單#include#include#define uint unsigned int #define uchar unsigned char sbit d

7、uan=p26; /段選sbit wei=p27; /位選sbit tf=p34;sbit ts=p35;sbit zd=p36;sbit ql=p37;sbit fm=p23;uchar num1,num2,num3,tt,i,miao1,miao2,fen1,fen2,shi1,shi2,z,temp,zt,num4,num5,fen11,fen22,shi11,shi22,xs;uchar code table=0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00; /段碼

8、void display(uchar miao1,uchar miao2,uchar fen1,uchar fen2,uchar shi1,uchar shi2); / 顯示void delay(uint z); / 用于顯示的延時void init(); /初始化void main() /主函數init();while(1) p3=0xfe;temp=p3;temp=temp&0xf0;while(temp!=0xf0) /鍵盤掃描delay(5);temp=p3;temp=temp&0xf0;while(temp!=0xf0)temp=p3;switch(temp)case 0xee:nu

9、m1=0;num2=0; num3=0;breakcase 0xde:zt=zt;break;case 0xbe:num2+; if(num2=60) num2=0;break;case 0x7e:num3+;if(num3=24) num3=0;break;while(temp!=0xf0)temp=p3;temp=temp&0xf0;if(tt=20 ) /電子鐘的開始計數 tt=0; if(zt=0) num1+; if(num1=60 )num1=0;num2+; if(num2=60) num2=0;num3+; p3=0xfd;temp=p3;temp=temp&0xf0;whil

10、e(temp!=0xf0)delay(5);temp=p3;temp=temp&0xf0;while(temp!=0xf0)temp=p3;switch(temp)case 0xed:num4+;if(num4=60) num4=0;break;case 0xdd:break;case 0xbd:xs+;if(xs=3) xs=0;break; case 0x7d: num5+;if(num5=24) num5=0;break;while(temp!=0xf0)temp=p3;temp=temp&0xf0; miao1=num1%10; /數值轉換把數值在數碼管上顯示出來miao2=num1/

11、10;fen1=num2%10;fen2=num2/10;shi1=num3%10;shi2=num3/10;fen11=num4%10;fen22=num4/10;shi11=num5%10;shi22=num5/10;if(num2=num4)&(num3=num5)fm=0;else fm=1;switch(xs) /用于選擇顯示電子鐘還是定時case 0:display(16,16,16,16,16,16);break;case 1:display(0,0,fen11,fen22,shi11,shi22); break;case 2:display(miao1,miao2,fen1,f

12、en2,shi1,shi2);break;void dinshi() interrupt 1 th0=(65536-50000)/256;tl0=(65536-50000)%256;tt+;void init()wei=0;duan=0;num1=0;num2=0;num3=0;num4=1;num5=1; zt=0;xs=2;tmod=0x01;th0=(65536-50000)/256;tl0=(65536-50000)%256;ea=1;et0=1;tr0=1; void delay(uint z)uint x,y;for(x=z;x0;x-)for(y=110;y0;y-);void

13、display(uchar miao1,uchar miao2,uchar fen1,uchar fen2,uchar shi1,uchar shi2) duan=1;p0=tablemiao1;duan=0;p0=0xff;wei=1;p0=0xdf;wei=0;delay(1);duan=1;p0=tablemiao2;duan=0;p0=0xff;wei=1;p0=0xef;wei=0; delay(1); duan=1;p0=tablefen1;duan=0;p0=0xff;wei=1;p0=0xf7;wei=0;delay(1);duan=1;p0=tablefen2;duan=0;

14、p0=0xff;wei=1;p0=0xfb;wei=0;delay(1);duan=1;p0=tableshi1;duan=0;p0=0xff;wei=1;p0=0xfd;wei=0;delay(1);duan=1;p0=tableshi2;duan=0;p0=0xff; wei=1;p0=0xfe;wei=0;delay(1);第4章 總結由于很久沒有接觸單片機了，所以，對單片機的硬件不是很熟悉，這使我在編程時遇到很多麻煩，所以，我花了一部分時間去熟悉單片機pcb板，在程序編寫過程中，遇到的問題主要有兩個，一個是鬧鐘無法加入，另一個是數字鐘不精確。剛開始寫的程序中顯示部分只有一部分動態掃描，
