回轉窯托輪瓦更換方案

1、2511 回轉窯“ 2-2 托輪瓦”修復方案由于 2-2 托輪瓦出高溫“拉瓦”現象，被迫停窯進行修理，特 制定“托輪瓦”修復方案：一、H擋2-2托輪瓦現狀：1、“托輪瓦”大面積拉瓦，托輪軸大面積粘銅屑；2、“油勺及淋油盤”嚴重?fù)p壞。二、主要維修內容 :1、淋油盤重新制作， “油勺”整形修復；2、“托輪瓦”更換。三、檔2-2托輪瓦更換方案：出于修理方便考慮， 需將 2-1、 2-2 托輪吊至地面進行軸面修 磨及軸瓦研配。(一)、修理步驟：1、修理前的準備：(1) 、將頂窯用的工具運至現場，并在具備作業條件時就位；(2) 、用鏨子或直尺對 2-1、 2-2 托輪座前后、左右位置做出 標示記號，并割

2、除底座端板 (靠一線側 )。(3) 、拆卸軸承座隔熱板、 石墨板支架等相應附件， 并放至不 阻礙作業及行走位置。2、頂窯、外移托輪及軸面修復：、頂窯前，應辦理停電手續，放凈軸承座內潤滑油，拆除油 封、上蓋、淋油盤、油勺等相關附件；、架設頂窯工具，用2只320t千斤頂將口擋輪帶頂起5mm 左右后，用保險墊板將千斤頂保??；、拆卸2-1、2-2軸承座固定螺栓及頂絲，并用2只16t千斤頂將2-1、2-2托輪座外移400mm左右。(4) 、用25t吊車將2-1、2-2托輪及2-2球面瓦及襯瓦吊至地 面落實放穩。(5) 、檢測“軸瓦背與球面瓦面”是否存在間隙，并觀察軸瓦的 表面狀況，依此決定是否進行修復或

3、更換軸瓦。(6) 、用細鋰刀及油石對軸面進行修理，應重點磨削銅屑高點，要求軸面光滑、無高點。3、軸瓦研配要求：、先將“軸瓦背與球面瓦”研配磨削，接觸角為90 °。待符合要求后再進行軸瓦面與托輪軸研配工作。、研配軸瓦時，要注意檢測進、出口側的油隙及端面接觸 狀況。主要技術標準為：軸瓦背與球面瓦配合刮研后，每2.5 X2.5cm2上的接觸斑點不少于3點；軸瓦面與軸頸的接觸角度為30°,接觸斑點不少于1 2點/cm2;軸瓦面與軸頸的側間隙為0.001 0.0015D ( D為軸的直徑)。圖示為：位置代號塞尺厚度位置代號塞尺厚度A1mmA'1mmB0.75mmB'0

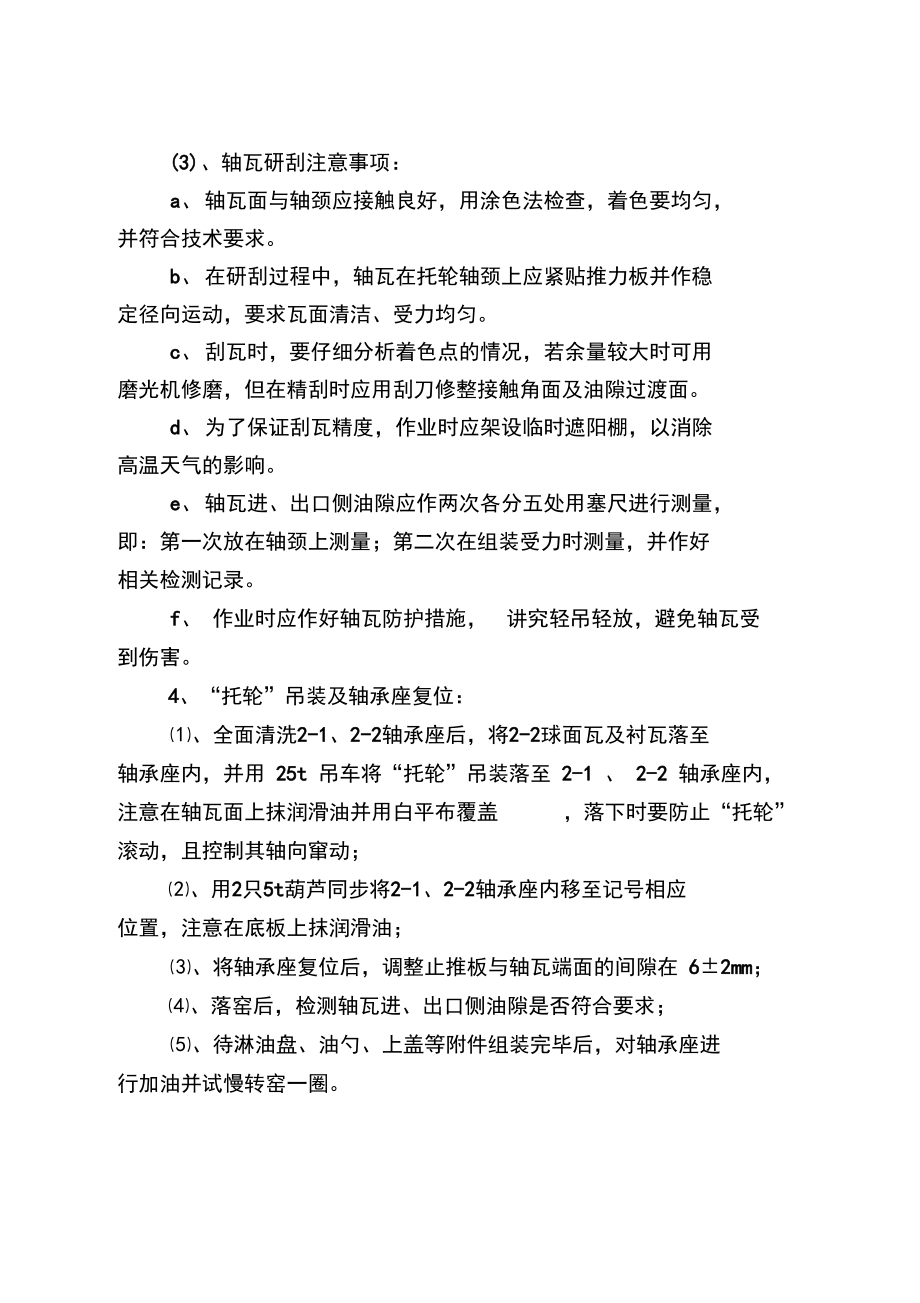

4、.75mmC0.5mmC'0.5mmD0.25mmD'0.25mmE0.05mmE'0.05mm(3)、軸瓦研刮注意事項：a、軸瓦面與軸頸應接觸良好，用涂色法檢查，著色要均勻， 并符合技術要求。b、在研刮過程中，軸瓦在托輪軸頸上應緊貼推力板并作穩 定徑向運動，要求瓦面清潔、受力均勻。c、刮瓦時，要仔細分析著色點的情況，若余量較大時可用 磨光機修磨，但在精刮時應用刮刀修整接觸角面及油隙過渡面。d、為了保證刮瓦精度，作業時應架設臨時遮陽棚，以消除 高溫天氣的影響。e、軸瓦進、出口側油隙應作兩次各分五處用塞尺進行測量， 即：第一次放在軸頸上測量；第二次在組裝受力時測量，并作好

5、 相關檢測記錄。f、 作業時應作好軸瓦防護措施，講究輕吊輕放，避免軸瓦受 到傷害。4、“托輪”吊裝及軸承座復位：、全面清洗2-1、2-2軸承座后，將2-2球面瓦及襯瓦落至 軸承座內，并用 25t 吊車將“托輪”吊裝落至 2-1 、 2-2 軸承座內， 注意在軸瓦面上抹潤滑油并用白平布覆蓋，落下時要防止“托輪”滾動，且控制其軸向竄動；、用2只5t葫蘆同步將2-1、2-2軸承座內移至記號相應位置，注意在底板上抹潤滑油；、將軸承座復位后，調整止推板與軸瓦端面的間隙在 6±2mm；、落窯后，檢測軸瓦進、出口側油隙是否符合要求；、待淋油盤、油勺、上蓋等附件組裝完畢后，對軸承座進 行加油并試慢轉

6、窯一圈。（二）、工器具、材料及備件準備:1、主要工器具、材料準備：序號名稱規格、型號單位數量備注1千斤頂320t臺22千斤頂100t套23千斤頂16t臺24托板、墊板等套15葫蘆5t臺26鋼絲繩根若干7鐵錘10磅把28頂絲專用扳手120把19軸承座螺栓扳手75把210鉗工工具套211交流焊機臺112氣割工具套113日本紅丹盒114破布Kg1015刮刀把316白平布米417油石塊218汽油90#Kg5019磨光機臺220拋光輪片片1021潤滑油Kg12022油盆只223密封膠609支6024金相砂紙張1025塞尺300、500mm把各126百分表0-5mm套22、備件準備:序號名稱規格、型號單位

7、數量備注1托輪瓦R2051-2.1-15件1四、組織準備：1、成立2-2軸瓦”更換作業組：、組長：周明科(2) 、技術負責：史召、程良慶(3) 、人員組織：徐文龍、陳博寧、黃勇(4) 、作業人員：本檢修項目由勝利分廠保全工段承擔，按兩班制排定，每班鉗工 4人、起重工2人、焊工1人。2、時間安排：實行兩班工作制(早班8: 00-20 : 00，晚班20 : 00-8 : 00)， 計劃用3天時間完成此項工作。五、工作計劃安排：班次工作內容備注第一班次1、拆卸軸承座有關附件；2、架設頂窯千斤頂及相應工具。第二班次1、頂窯，外移軸承座并吊出托輪；2、檢查軸瓦及相關尺寸，確定是否換瓦；3、修磨2-2托輪軸面至要求。第三班次1、研刮軸瓦瓦背、瓦面達標準；2、刮研進、出側油隙達標準；1、吊裝復位，檢測相關尺寸并進仃調整；第四2、落窯后，測油隙并加油；班次3、慢轉窯1圈；4、安裝相關附件。六、安全保障措施：1、因?qū)贀屝薰ぷ?，參加人員要忙而不亂，緊張有序地開展工作。2、在現場作業時，必須正確穿戴勞動保護用品，每班領隊 為兼職安全員。3、拆卸吊裝時，要注意鋼絲繩、葫蘆、千斤頂?shù)裙て骶叩?可靠性，對拆卸、吊裝的物件要輕拿輕放，并注意對托輪軸面、 軸瓦進行保護；4、現場用電
